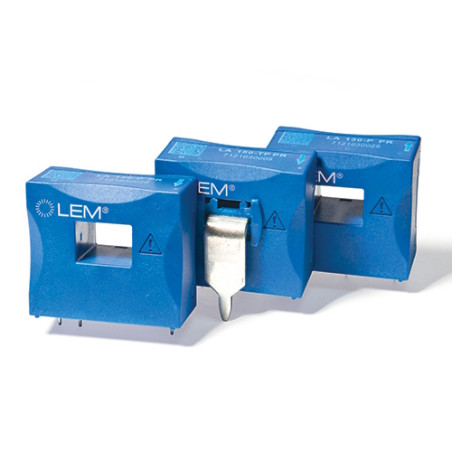

Перетворювач струму ЛА 150-ТП
Перетворювач струму ЛА 150-ТП

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму ЛА 150-ТП

  • LA 150-TP
  • Точність 0.5
  • Номінальний струм (А) 150
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] ±12…15
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] THT
  • Додаток Приводи/Джерела живлення/Відновлювана енергія/Зварювання
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 85
  • Частотна характеристика (-3 дБ) [кГц] 150
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta закрито

Опис:

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики:

  • Перетворювач струму із замкнутим контуром (компенсований) з використанням ефекту Холла
  • Ізольований пластиковий корпус відповідно до UL 94-V0
  • Відмінна точність
  • Дуже хороша лінійність
  • Низький температурний дрейф
  • Оптимізований час відгуку
  • Широка смуга пропускання
  • Відсутність внесених втрат
  • Висока стійкість до зовнішніх перешкод
  • Перевантажувальна здатність струмових приводів

Застосування:

  • Приводи змінного струму зі змінною швидкістю та серводвигуни
  • Статичні Перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від акумуляторів
  • Джерела безперебійного живлення (ДБЖ)
  • Джерела живлення з імпульсним живленням (ІМП)
  • Джерела живлення для зварювальних робіт

Технічні дані:

Параметр Значення
Номінальний первинний струм (RMS) 150A
Діапазон вимірювання первинного струму 0…±212A
Вимірювання опору за: TA=85°C
RM min RM max
±12V ±150Amax 0 40Ω
±212Amax 0 3Ω
±15 В ±150 А макс. 0 78 Ом
±212 А макс. 0 30 Ом
Номінальний вторинний струм (RMS) 75 мА
Коефіцієнт передачі 1:2000
Напруга живлення (±5%) ±12…15 В
Споживання струму при UC=±15 В 10 + ISmA
Похибка при IPN, TA=25°C <0,5%
Частотна характеристика (-1 дБ) DC…150 кГц
Робоча температура -40÷85°C
Температура зберігання -40÷95°C
Опір вторинної обмотки при TA=25°C 64±2Ω
Вага <35 г
