Gamintojas: Limitless Shielding

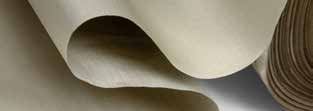

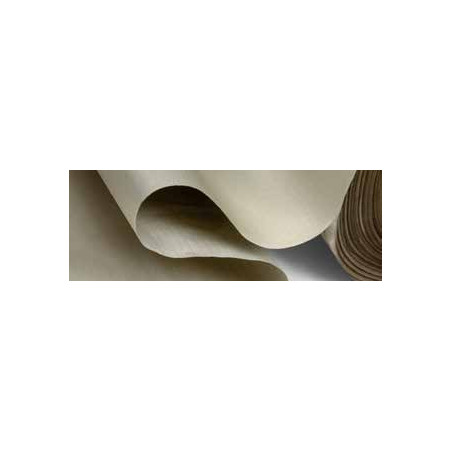

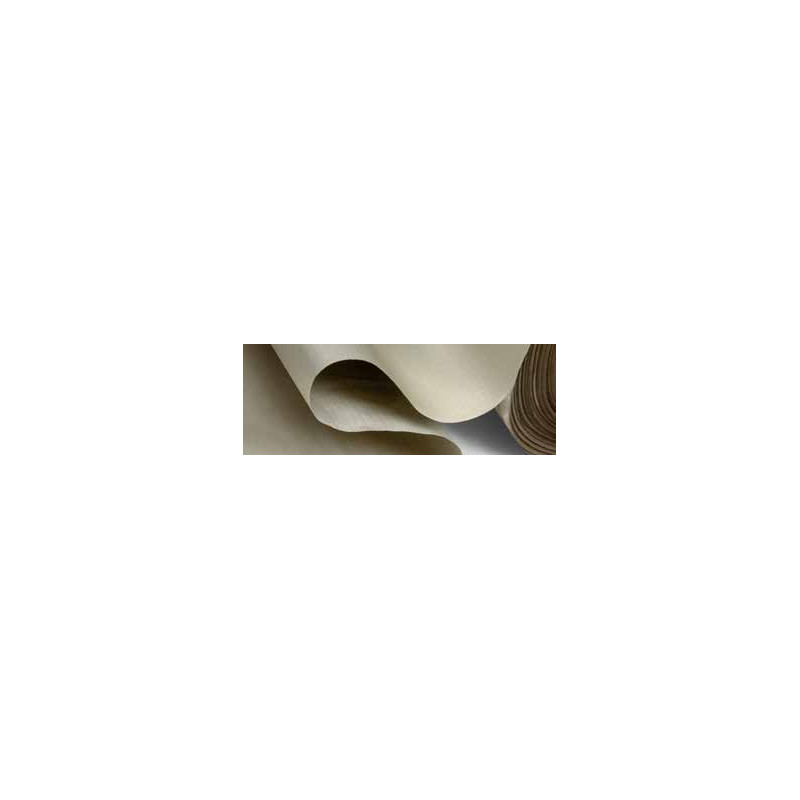

Laidūs ir EMI/EMC ekranavimo audiniai

Aukštai laidūs metalizuoti audiniai susideda iš pagrindinės medžiagos—dažniausiai poliesterio—padengtos laidžia danga. Šie audiniai pasižymi puikia laidumo ir EMI ekrano veiksmingumu. Standartiniai produktai: Static Clean, Gallileo ir Pongè, kurių svoris po metalizacijos svyruoja nuo 60 iki 150 g/m². Gryno nikeliu kiekis yra nuo 12 iki 35 g/m².

PRIVALUMAI

  • Aukšta atsparumas korozijai dėl vario trūkumo
  • Stabilios paviršiaus varžos vertės
  • Aukšta laidumo išlieka po daugybės mechaninių/šveitimo apkrovų ir lankstymo
  • Puikus žemų dažnių magnetinių laukų ekranavimas iki 18 GHz
  • Geras tempimo ir plyšimo atsparumas; taip pat paskirstoma ant anglies pluošto, Nomex, Kevlar ir poliamidų
  • Išbandyta dėl elektromagnetinio ekranavimo ir lankstumo pagal standartus

DABAR TURIMI AUDINIAI

  • Vario audiniai
  • Vario-nikelio audiniai
  • Sidabriniai audiniai
  • Ugniai atsparūs audiniai

PARAMETRŲ LENTELĖ

Nikeliu padengtas audinys Vario-nikelio audinys Ugniai atsparus nikelinis audinys
Medžiagos kodas / storis (mm) GA.NI – 0,1 ± 0,05
PO.NI – 0,15 ± 0,05
SC.NI – 0,25 ± 0,07		 GA.NICU – 0,1 ± 0,05 SO.NI.FR – 0,35 ± 0,07
Pagrindinė medžiaga Poliesteris su pluoštu
2 g/cm³		 Poliesteris su pluoštu
2 g/cm³		 NOMEX
2,7 g/cm³
Maks. paviršiaus varža (Ω/□) 0,4 0,1 1
Temperatūrų ribos -40 °C iki 90 °C -40 °C iki 90 °C -60 °C iki 220 °C
Maks. svoris (g/m²) GA.NI – 90
PO.NI – 80
SC.NI – 165		 Nėra 280 g/m²
Ekranavimo efektyvumas 85 dB 1–100 MHz
60 dB 100 MHz–1 GHz		 Nėra 60–80 dB 1–100 MHz
60 dB 100 MHz–1 GHz
