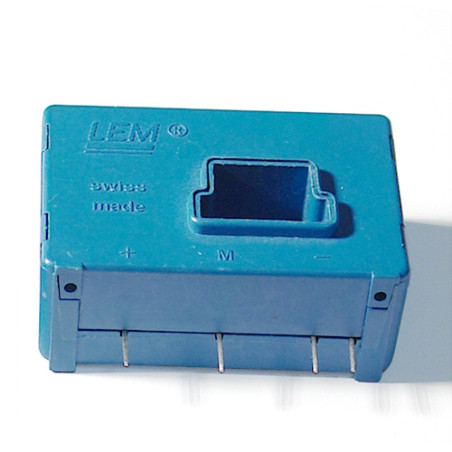

LA 125-P srovės keitiklis

Aprašymas:

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės:

• Uždaros kilpos (kompensuojamas) srovės keitiklis, naudojantis Holo efektą
• Izoliuotas plastikinis korpusas pagal UL 94-V0
• Puikus tikslumas
• Labai geras tiesiškumas
• Mažas temperatūros poslinkis
• Optimizuotas atsako laikas
• Platus pralaidumas
• Nėra įterpties nuostolių
• Didelis atsparumas išoriniams trukdžiams
• Perkrovos galimybė Srovės pavaros

Taikymas:

• Kintamo greičio kintamosios srovės pavaros ir servo Varikliai
• Statiniai keitikliai nuolatinės srovės varikliams
• Baterijomis maitinamos programos
• Nepertraukiamo maitinimo šaltiniai (UPS)
• Perjungiamojo režimo maitinimo šaltiniai (SMPS)
• Maitinimo šaltiniai suvirinimo programoms

Techniniai duomenys:

Parametras				Vertė
Nominali RMS pirminė srovė				125 A
Pirminės srovės matavimas diapazonas				0…±200A
Varžos matavimas esant:				TA = 70°C		TA = 85°C
				RM min	RM maks	RM min	RM maks
	±12V		±125A maks	5Ω	52Ω	14Ω	50Ω
			±200Amax	5Ω	20Ω	14Ω	18Ω
	±15 V		±125 A maks.	25 Ω	74 Ω	40 Ω	72 Ω
			±200 A maks.	25 Ω	34 Ω	40 Ω	40 Ω
Nominali antrinė RMS srovė				125 mA
Perdavimo koeficientas				1:1000
Maitinimo įtampa (±5 %)				±12…15 V
Srovės suvartojimas, kai UC = ±15 V				16 + IS mA
Klaida, kai IPN, TA = 25 °C		±15 V (±5 %)		±0,60 %
		±12…15 V (±5 %)		±0,80 %
Dažnio atsakas (-1 dB)				DC…100 kHz
Darbinė temperatūra				-40÷85 °C
Laikymo temperatūra				-40÷95 °C
Antrinės apvijos varža esant:		TA = 70 °C		32Ω
		TEMPERATŪRA = 85°C		33,5Ω
Svoris				40 g
