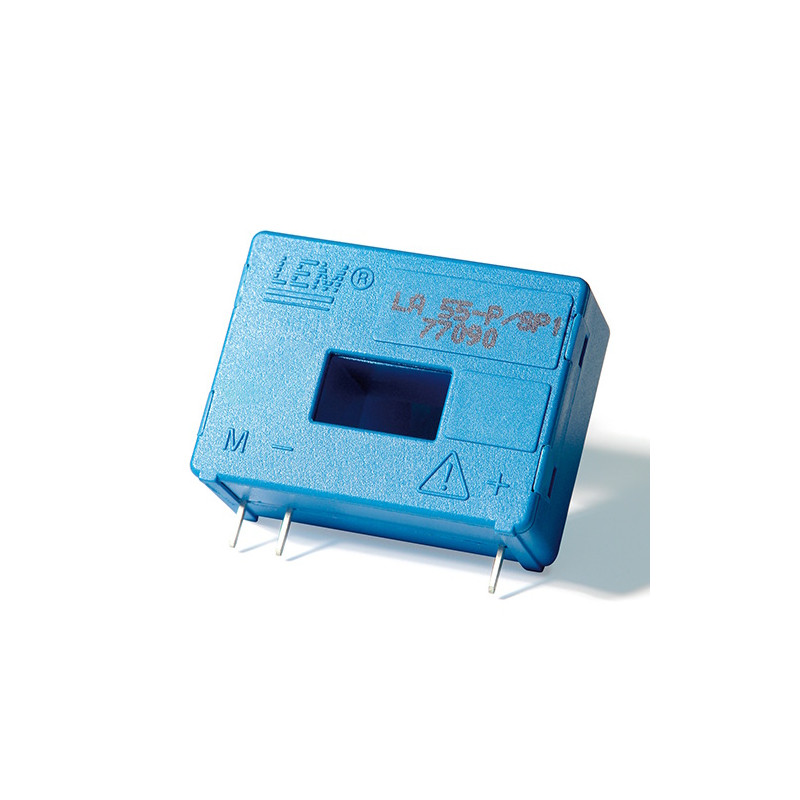

LA 55-TP srovės keitiklis
LA 55-TP srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

LA 55-TP srovės keitiklis

  • LA 55-TP
  • Tikslumas 0.65
  • Nominali srovė (A) 50
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] ±12…15
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Pavaros / Maitinimo šaltiniai / Atsinaujinanti energija / Suvirinimas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 85
  • Dažnio atsakas (-3dB) [kHz] 200
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija Zakritas

LA 55-TP srovės keitiklis

Nuotrauka:

Nuotraukos nėra

Aprašymas:

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės:

  • Uždaros kilpos (kompensuotas) srovės keitiklis, naudojantis Holo efektą
  • Izoliuotas plastikinis korpusas pagal UL 94-V0
  • Puikus tikslumas
  • Labai geras tiesiškumas
  • Mažas temperatūros poslinkis
  • Optimizuotas atsako laikas
  • Platus perdavimo pralaidumas
  • Nėra įterpties nuostolių
  • Didelis atsparumas išoriniams trukdžiams
  • Srovės talpa perkrova

Taikymo sritys:

  • Kintamo greičio kintamosios srovės pavaros ir servo varikliai
  • Statiniai keitikliai nuolatinės srovės variklių pavaroms
  • Baterijomis maitinamos programos
  • Nepertraukiamo maitinimo šaltiniai (UPS)
  • Impulsiniai maitinimo šaltiniai (SMPS)
  • Maitinimo šaltiniai suvirinimo programoms

Techniniai duomenys:

Parametras Reikšmė
Nominali RMS pirminė srovė 50 A
Pirminės srovės matavimo diapazonas 0…±70 A
Varžos matavimas esant: TA = 70 °C TA = 85 °C
RM min RM maks RM min RM maks
±12 V ±50 A maks. 10 Ω 100 Ω 60 Ω 95 Ω
±70 A maks. 10 Ω 50 Ω 60 Ω 60 Ω
±15 V ±50 A maks. 50 Ω 160 Ω 135 Ω 155 Ω
±70 A maks. 50 Ω 90 Ω 135 Ω 135 Ω
Nominali antrinė srovė (RMS) 50 mA
Turbo transformatoriaus santykis 1:2000
Maitinimo įtampa (±5 %) ±12…15 V
Srovės suvartojimas esant ±15 V 10 + ISmA
Klaida esant IPN, TA = 25 °C ±15 V (±5 %) ±0,65 %
±12…15 V (±5 %) ±0,90 %
Dažnio charakteristika (-1 dB) NS…200 kHz
Darbinė temperatūra -40÷85 °C
Laikymo temperatūra -40÷90 °C
Antrinės apvijos varža esant: TA=70 °C 80 Ω
TEMPERATŪRA = 85°C 85Ω
Svoris 24 g
