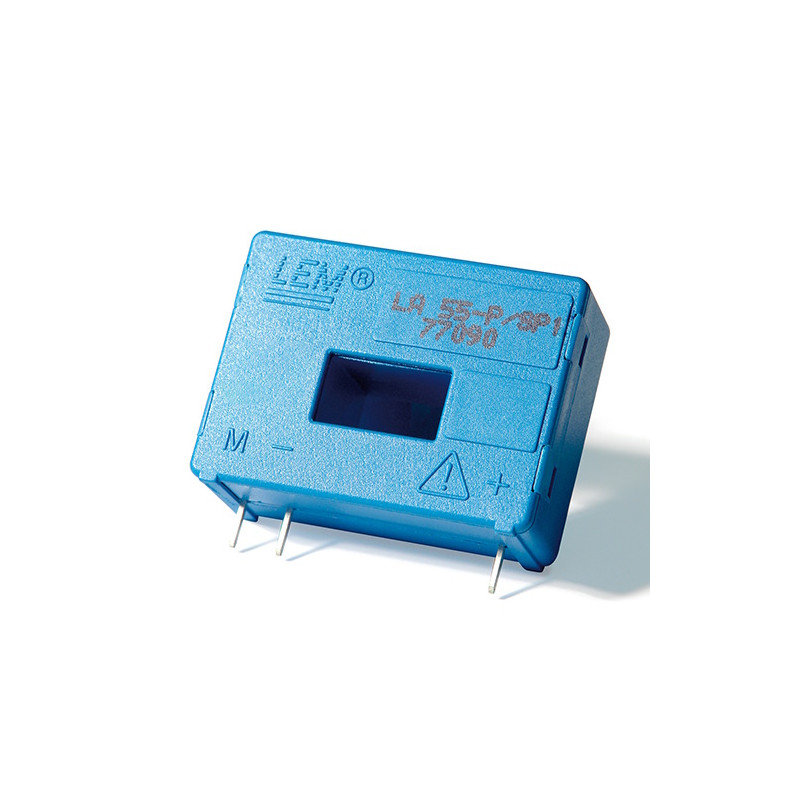

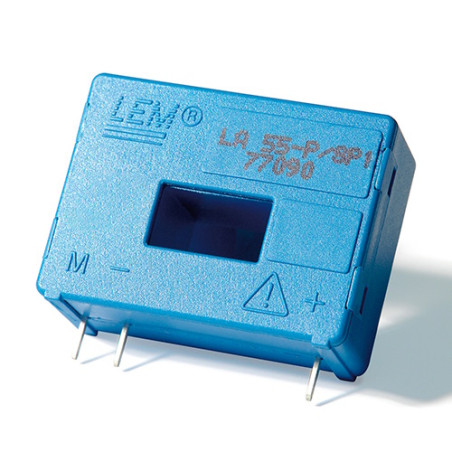

Transductor de corriente LA 55-TP

Transductor de corriente LA 55-TP Foto: No hay foto disponible Descripción: Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario. Características principales:

• Transductor de corriente de lazo cerrado (compensado) mediante efecto Hall Carcasa de plástico aislada según UL 94-V0 Excelente precisión Muy buena linealidad Baja deriva de temperatura Tiempo de respuesta optimizado Amplio ancho de banda de transferencia Sin pérdidas de inserción Alta inmunidad a interferencias externas Capacidad de corriente Sobrecarga

Aplicaciones:

• Variadores de velocidad CA y servomotores
• Convertidores estáticos para variadores de velocidad de motores CC
• Aplicaciones alimentadas por batería
• Sistemas de alimentación ininterrumpida (SAI)
• Fuentes de alimentación conmutadas (SMPS)
• Fuentes de alimentación para aplicaciones de soldadura

Datos técnicos:

Parámetro				Valor
Corriente primaria nominal RMS				50 A
Rango de medición de corriente primaria				0…±70 A
Medición de resistencia a:				TA=70 °C		TA=85 °C
				RM mín.	RM máx.	RM mín.	RM máx.
	±12 V		±50 A máx.	10 Ω	100 Ω	60 Ω	95 Ω
			±70 A máx.	10 Ω	50 Ω	60 Ω	60 Ω
	±15 V		±50 A máx.	50 Ω	160 Ω	135 Ω	155 Ω
			±70 A máx.	50 Ω	90 Ω	135 Ω	135 Ω
Corriente secundaria nominal RMS				50 mA
Relación del turbotransformador				1:2000
Tensión de alimentación (±5%)				±12…15 V
Consumo de corriente a ±15 V				10 + ISmA
Error en IPN, TA=25 °C		±15 V (±5%)		±0,65%
		±12…15 V (±5%)		±0,90%
Respuesta en frecuencia (-1 dB)				CC…200 kHz
Temperatura de funcionamiento				-40÷85 °C
Temperatura de almacenamiento				-40÷90 °C
Resistencia del devanado secundario a:		TA=70 °C		80 Ω
		TA=85 °C		85 Ω
Peso				24 g
