Gamintojas: PIXSYS

HMI plokštės

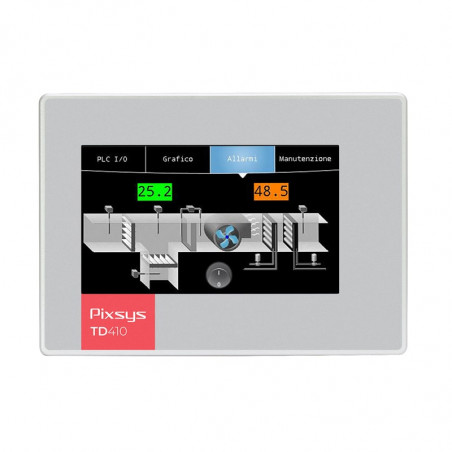

HMI PANELĖS – integruotas „Arm Cortex®-A8 PLC“, įterptas „Windows 7“ kompaktiškas

IEC61131-3 programinės įrangos standartas – vektorinė grafika
Papildomas analoginės-skaitmeninės įvesties/išvesties plokštės įskiepis
1 GHz procesorius, integruotas grafikos greitintuvas, patvarus aliuminio korpusas

132 216
Modelis L A P L (angos plotis) A (angos aukščio matmuo)
TD410 140 100 38 center;">90
TD710 204 160 35 181 144
TD810 274 35 center;">259 202
TD820 317 256 35 302 242

317 x 256 x 35
Pagrindiniai parametrai:
TD410
TD710
TD810
TD820
Ekranas 4,3 colio TFT 480 x 272 7 colių TFT 800 x 480 10 colių TFT 800 x 600 12 colių TFT 1280 x 800
Lietiklinis ekranas Varžinis Varžinis Varžinis Varžinis
Bendri matmenys (mm) 140 x 100 x 38 204 x 160 x 35 274 x 216 x 35
Skylės matmenys (mm) 132 x 90 181 x 144 259 x 202 302 x 242
Maitinimas 12..24 V kintamoji / nuolatinė srovė – 3,7 W 12..24 V kintamoji / nuolatinė srovė – 6,5 W 12..24 V kintamoji / nuolatinė srovė – 7,5 W 12..24 V kintamoji / nuolatinė srovė – 8,5 W
Nuoseklieji prievadai RS485 - CAN - 2 USB RS232 - RS485
CAN - 3 USB		 RS232 - RS485
CAN - 3 USB		 RS232 - RS485
CAN - 3 USB
Ethernet 10 / 100 Mbit/s 10 / 100 Mb/s 10/100/1000 Mb/s 2 x 10/100/1000 Mb/s
Įvesties/išvesties plėtinys
1 LIZDAS		 ETD1644 ETD1644 ETD1644 ETD1644 ETD1644
Įvesties/išvesties plėtinys
2 LIZDAS		 ETD1644 ETD1644 ETD1644
Įvesties/išvesties plėtinys
3 LIZDAS
PROGRAMINĖ PLATFORMA
PROGRAMINĖS ĮRANGOS FUNKCIJOS
Operacinė sistema „Windows 7 Embedded Compact“„Windows 7 Embedded Compact“ „Windows 7 Embedded Compact“„Windows 7 Embedded Compact“
Ryšio protokolas „Modbus“ – RTU – „Modbus TCP/IP“ – CAN „Modbus“ – RTU – „Modbus TCP/IP“ – CAN „Modbus“ – RTU – „Modbus TCP/IP“ – CAN „Modbus“ – RTU – „Modbus TCP/IP“ – CAN
CPU CORTEX-A8 @1.0GHz CORTEX-A8 @1.0GHz CORTEX-A8 @1.0GHz CORTEX-A8 @1.0GHz
RAM 512 MB DDR3 512 MB DDR3 512 MB DDR3 512 MB DDR3 512 MB DDR3
Diskas 4GB center;">4 GB 4 GB 4 GB
Be ventiliatoriaus (0–45 °C)
UPS (pagalbinis išjungimas)
