Hersteller: PIXSYS

HMI-Paneele

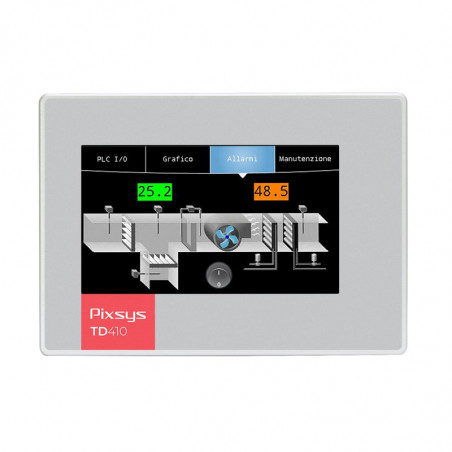

HMI-Panels – Integrierte Arm Cortex®-A8 SPS, Windows 7 Embedded Compact

IEC61131-3 Softwarestandard – Vektorgrafik
Optionale Analog-Digital-I/O-Karte zum Einstecken
1-GHz-CPU, integrierter Grafikbeschleuniger, robustes Aluminiumgehäuse

132 216
Modell L H B L (Öffnungsbreite) H (Öffnungshöhe)
TD410 140 100 38 90
TD710 204 160 35 181 144
TD810 274 35 259 202
TD820 317 256 35 302 242

317 x 256 x 35
Hauptparameter:
TD410
TD710
TD810
TD820
Bildschirm 4,3" TFT 480 x 272 7" TFT 800 x 480 10" TFT 800 x 600 12" TFT 1280 x 800
Touchscreen Widerstand Widerstand Widerstand Widerstand
Gesamtabmessungen (mm) 140 x 100 x 38 204 x 160 x 35 274 x 216 x 35
Lochabmessungen (mm)132 x 90181 x 144259 x 202302 x 242302 x 242Leistung12–24 V AC/DC – 3,7 W12–24 V AC/DC – 6,5 W12–24 V AC/DC – 7,5 W 12..24 V AC/DC - 8,5 W
Serielle Schnittstellen RS485 - CAN - 2 USB RS232 - RS485
CAN - 3 USB		 RS232 - RS485
CAN - 3 USB
Ethernet 10 / 100 Mbit/s 10 / 100 Mbit/s 10/100/1000 Mbit/s 2 x 10/100/1000 Mbit/s
E/A-Erweiterung
Steckplatz 1		 ETD1644 ETD1644 ETD1644 ETD1644
E/A-Erweiterung
Steckplatz 2		 ETD1644 ETD1644 ETD1644
E/A-Erweiterung
Steckplatz 3
SOFT-PLC
SOFTWAREFUNKTIONEN
Betriebssystem Windows 7 Embedded Compact Windows 7 Embedded Compact
Kommunikationsprotokoll Modbus - RTU - Modbus TCP/IP - CAN Modbus - RTU - Modbus TCP/IP - CAN Modbus - RTU - Modbus TCP/IP - CAN Modbus - RTU - Modbus TCP/IP - CAN
CPU CORTEX-A8 @1,0 GHz CORTEX-A8 @1.0GHz CORTEX-A8 @1.0GHz CORTEX-A8 @1.0GHz
RAM 512 MB DDR3 512 MB DDR3 512 MB DDR3
Festplatte 4 GB 4 GB 4 GB 4 GB
Lüfterlos (0–45 °C)
USV (unterstütztes Herunterfahren)
