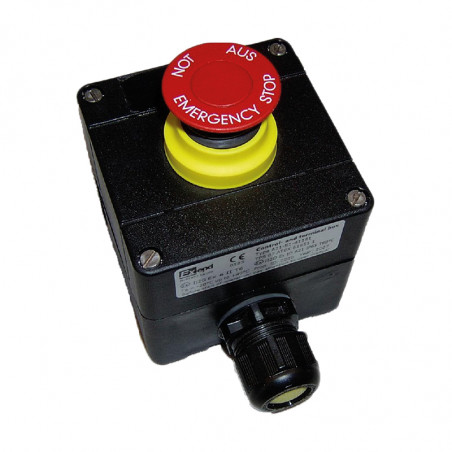

Ex kontrolės kasetės
Ex kontrolės kasetės

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: EXEPD

Ex kontrolės kasetės

Techniniai duomenys

Medžiaga:
Apsauga nuo įsiskverbimo:
Darbinė temperatūra:
Sertifikatas:

Standartinis kabelio įvadas:		 Stiklo pluoštu armuotas poliesteris, juodas RAL 9005
IP65
-20°C - +40°C
II 2G EX ed IIC T6 Gb
II 2D EX tb IIIC T80
M20x1.5 (6-13 mm)


Įrangos valdymo modulis, gali būti įmontuotas


Jungiklio modulis Apšviestas mygtukas
Į 250 V 250 V 110 V 24 V
Į 16 A 10 A 0,5 A 1 A
Ta <40°C <60°C <60°C <60°C < 60°C

Signalizacijos modulis
Maitinimo šaltinis: AC 24-240V, DC 24-36V
Pasirinktinai: AC 220V-380V
U 250 V 24 V
I 6 A 1 A

Integruoti EX d komponentai (kiti komponentai galimi pagal pageidavimą).
Skylių skaičius ir jų išdėstymas pagal kliento specifikacijas.
Standartinis išdėstymas ir skylių skaičius parodytas žemiau.


Aprašymas Funkcija
Mygtukas 1NO/1NC arba 2NO arba 2NC
Dvigubas mygtukas 1NO/1NC arba 2NO arba 2NC
Pasirinkimo mygtukas 1 x bistabilus 1NO/1NC arba 2NO arba 2NC
Pasirinkimo mygtukas 2 x bistabilus 1NO/1NC arba 2NO arba 2NC
Pasirinkimo mygtukas 2 x monostabilus 1NO/1NC arba 2NO arba 2NC
Raktinis jungiklis (mygtuką galima ištraukti tik tada, kai jis nėra (paspaustas) 1NO/1NC arba 2NO arba 2NC
Avarinio stabdymo mygtukas 1NO/1NC arba 2NC
Indikatorinė lemputė Raudona, žalia, geltona, balta
Apšviestas mygtukas Raudona, žalia, geltona, balta, 1NO arba 1NC




*Kasetės matmenys:
Vieno mygtuko – 120 x 122 x 90 mm
Dviejų mygtukų – 120 x 122 x 90 mm
/>Trijų mygtukų – 220 x 120 x 90 mm
Keturių mygtukų – 220 x 120 x 90 mm

Užsakymo pavyzdys: EX 2 + A1R + L4W kasetė
Trumpas aprašymas: Dviejų padėčių kasetė su 1NO/1NC mygtuku ir baltu apšviestu mygtuku
*Taip pat galimos aliuminio ir nerūdijančio plieno versijos.

EX 1 kasetės matmenys



EX 2 kasetės matmenys



EX 3 kasetės matmenys



EX 4 kasetės matmenys
