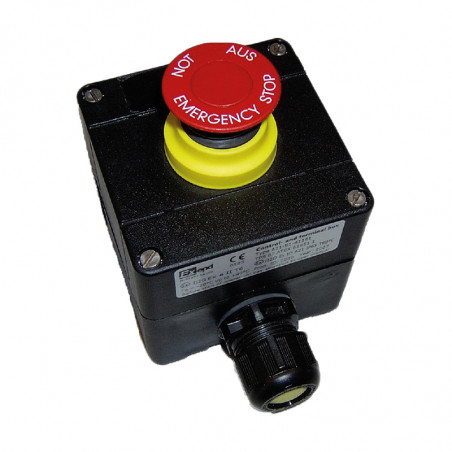

Cassettes de contrôle ex
Cassettes de contrôle ex

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: EXEPD

Cassettes de contrôle ex

Dane techniczne

Materiał:
Stopień ochrony:
Temperatura pracy:
Certyfikat:

Standard dławnica kablowa:		 Poliester wzmacniany włóknem szklanym, czarny RAL 9005
IP65
-20°C - +40°C
II 2G EX ed IIC T6 Gb
II 2D EX tb IIIC T80
M20x1,5 (6-13 mm)


Aparatura kontrolno-sterująca możliwe do zabudowy


Moduł przełączający Przycisk podświetlany
U 250 V 250 V 110 V 24 V
I 16 A 10 A 0,5 A 1 A
Ta < 40°C < 60°C < 60°C < 60°C

Moduł sygnalizacyjny
Zasilanie: AC 24-240V, dc 24-36V
Opcjonalnie: AC 220V-380V
U 250 V 24 V
I 6 A 1 A

Integralne komponenty EX d. (inne elementy na zapytanie).
Ilość otworów i ich rozmieszczenie wg wskazań klienta.
Standardowe rozmieszczenie oraz ilość otworów przedstawiono niżej.


Opis Funkcja
Przycisk 1NO/1NC lub 2NO lub 2NC
Przycisk podwójny 1NO/1NC lub 2NO lub 2NC
Przycisk wybierakowy 1 x bistabilny 1NO/1NC lub 2NO lub 2NC
Przycisk wybierakowy 2 x bistabilny 1NO/1NC lub 2NO lub 2NC
Przycisk wybierakowy 2 x monostabilny 1NO/1NC lub 2NO lub 2NC
Przełącznik kluczykowy (przycisk może być wyciągnięty tylko gdy przycisk nie jest wciśnięty) 1NO/1NC lub 2NO lub 2NC
Przycisk STOP awaryjny 1NO/1NC lub 2NC
Lampka sygnalizacyjna Czerwona, zielona, żółta, biała
Przycisk podświetlany Czerwony, zielony, żółty, biały, 1NO lub 1NC




*Wymiary kaset:
Jednoprzyciskowa - 120 x 122 x 90 mm
Dwuprzyciskowa - 120 x 122 x 90 mm
Trzyprzyciskowa - 220 x 120 x 90 mm
Czteroprzyciskowa - 220 x 120 x 90 mm

Przykład zamówienia: Kaseta EX 2 + A1R + L4W
Opis sktótu: Kaseta dwupozycyjna z przyciskiem 1NO/1NC oraz przyciskiem podświetlanym białym
*Wersje aluminiowe oraz ze stali nierdzewnej również dostępne.

Wymiary Kaseta EX 1



Wymiary Kaseta EX 2



Wymiary Kaseta EX 3



Wymiary Kaseta EX 4
