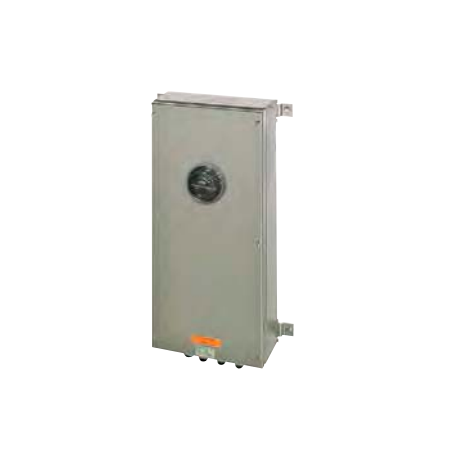

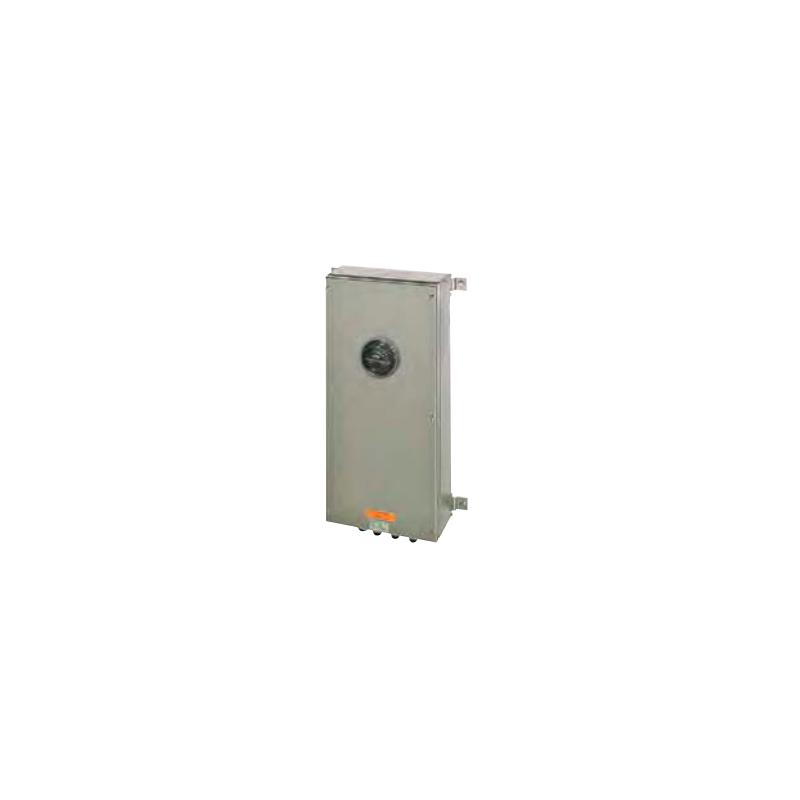

Wyłącznik bezpieczeństwa dla stref 22 (160A) GHG 981 0048 R0258
Wyłącznik bezpieczeństwa dla stref 22 (160A) GHG 981 0048 R0258

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Eaton / CEAG

Saugos jungiklis 22 zonoms (160A) GHG 981 0048 R0258

  • GHG 981 0048 R0258
  • Medžiaga
  • Nominali srovė 160 A
  • Dydis

Bendroji lentelė visiems GHG 981:

Tipo egzamino sertifikatas
Parametras Vertė
Ženklinimas pagal 2014/34/ES II 3 D Ex tc IIIC T80°C nuolatinė
CCH 15 ATEX 1001
Leidžiama aplinkos temperatūra -55 °C iki +40 °C / +45 °C / +50 °C / +55 °C – žr. naudojimo instrukciją
Mechaninio atsparumo klasė (IK) pagal EN 50102 IK 09 = 10 J
Vardinė įtampa iki 690 V
Vardinė srovė Žr. užsakymo informaciją
Dažnis 50–60 Hz
Atskyrimo jungiklis techninės priežiūros darbams pagal IEC 62262-1 1 klasė (25 A–80 A)
Apsaugos klasė I ir II
Apsaugos klasė pagal EN 60529 IP66
Pagalbinis kontaktas 1 x NO (normaliai atidarytas) – su ĮJUNGIMO, IŠJUNGIMO ir ĮJUNGIMO delsa
1 x NC (normaliai uždarytas) – su įjungimo, išjungimo ir įjungimo delsa
Galima užrakinti pakabinama spyna Rakinama OFF padėtyje su 3 komercinėmis pakabinamomis spynomis.
Korpuso spalva Plastikas = juodas / plieno lakštas = RAL 7032 / nerūdijantis plienas 316L = elektropoliruotas

Išsami įvairių ŠESD tipų lentelė

Įveskite GHG 981 (25 A) GHG 981 (40 A) GHG 981 (80 A)
Saugiklio saugiklis iki 415 V kintamoji įtampa: 50A gG
iki 690 V kintamoji įtampa: 50A gG 		žemyn 415 V kintamoji srovė: 50A gG
iki 690 V kintamoji įtampa: 80A gG 		iki 415 V kintamoji įtampa: 100 A gG
iki 690 V kintamoji įtampa: 100 A gG
AC-3 perjungimo pajėgumas pagal EN 60947-3 A priedą Iki 415 V:
25A / 3 polių
23A / 4,6 polių
Iki 690 V:
14 A / 3 polių
14 A / 4,6 polių 		Iki 415 V:
40 A / 3 polių
40 A / 6 polių
Iki 690 V:
22 A / 3 polių
17 A / 6 polių 		Iki 415 V:
71 A / 3 polių
55 A / 6 polių
Iki 690 V:
23 A / 3 polių
17 A / 6 polių
Ryšio terminalai 4 mm² – 10 mm² 16 mm² – 35 mm² 50 mm² – 70 mm²
Įveskite GHG 981 (100 A) GHG 981 (160 A) GHG 981 (250 A)
Saugiklio saugiklis iki 415 V kintamoji įtampa: 315 A gG
iki 690 V kintamosios srovės: 355 A gG 		iki 415 V kintamoji įtampa: 315 A gG
iki 690 V kintamosios srovės: 355 A gG 		iki 415 V kintamoji įtampa: 315 A gG
iki 690 V kintamosios srovės: 355 A gG
Perjungimo pajėgumas AC-3 pagal EN 60947-3 A priedą 100 A 160 A 250 A
Prijungimo terminalai 50 mm² – 70 mm² 95 mm² – M8 × 25 185 mm² – M10 × 30
Įveskite GHG 981 (400 A) GHG 981 (630 A) GHG 981 (700 A)
Saugiklio saugiklis iki 415V kintamosios srovės: 500A gG
iki 690V kintamosios srovės: 500A gG 		iki 415V kintamosios srovės: 800A gG
iki 690V AC: 800A gG 		iki 415V kintamosios srovės: 800A gG
iki 690V AC: 800A gG
AC-3 perjungimo pajėgumas pagal EN 60947-3 A priedą 400A 630 A 700 A
Prijungimo terminalai 1 × 240 mm² 2 × 185 mm² – M12 × 40 2 × 240 mm² – M12 × 40
