Gamintojas: Eaton / CEAG

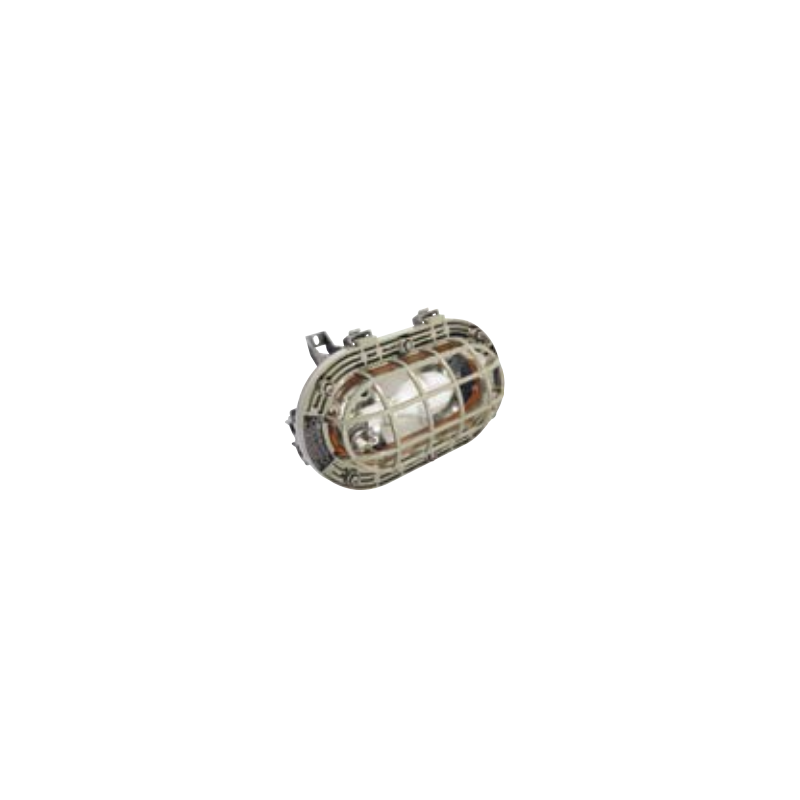

AB 05 Ex nR AB05 611 011 0001

  • AB05 611 011 0001
  • Gvintas 1 x M20
  • Svoris 5.4 kg
  • LAMP HSE 70 W
  • STRUMIENSWIE 5600 lm

AB 80 / AB 05 LED / AB 05 / AB 12 NAV 70 Ex lubiniai šviestuvai

(1, 2, 21, 22 zonos)

Sieniniai ir lubiniai šviestuvai, skirti itin atšiaurioms eksploatavimo sąlygoms

Smūgiams ir ugniai atsparūs AB 80, AB 05 ir AB 12 serijų šviestuvai užtikrina saugų ir patikimą apšvietimą net esant ekstremalioms temperatūroms ir atšiaurioms aplinkos sąlygoms, tokioms kaip naftos, dujų, chemijos ir sunkiosios pramonės šakos – tiek patalpose, tiek lauke.

Tai įmanoma dėl:

  • tvirtas, milteliniu būdu dengtas aliuminio korpusas
  • nerūdijančio plieno varžtai
  • įbrėžimams atsparus borosilikatinio stiklo difuzorius arba vamzdelis

Jūsų programai tinkamas šviesos šaltinis

AB 05 LED šviestuvas turi modernų 22W LED modulį. Pagrindiniai jo privalumai:

  • didelis energijos vartojimo efektyvumas
  • atsparumas smūgiams ir vibracijai

Šviestuvuose AB 05 ir AB 80 taip pat gali būti:

  • tradicinės arba energiją taupančios lemputės – idealiai tinka lauko takams, koridoriams ir pan. apšviesti.
  • aukšto slėgio išlydžio lempos – naudojamos AB modeliuose 05 ir AB 12 NAV vietose, kuriose reikalingas stiprus apšvietimas esant labai žemai temperatūrai.

Savybės:

  • Išskirtinai patvari konstrukcija, skirta naudoti labai atšiauriomis sąlygomis.
  • Galima su įvairiais šviesos šaltiniais.
  • Platus aplinkos temperatūros diapazonas, priklausomai nuo versijos (nuo -55°C iki +55°C).
  • Aukštas apsaugos laipsnis – iki IP67.

AB 80 – standartinis tirpalas.

  • Tinka E27 lemputėms iki 100 W.
  • Tvirtinimas prie sienos arba lubų.
  • Temperatūros diapazonas iki +55°C.
  • Cheminėms medžiagoms atsparus korpusas.
  • Universalus naudojimas

AB 05 – tvirtas ir patikimas

  • Lengvas, integruotas vielos gaubtas
  • Lengva įdiegti
  • Lempos balastas sumontuotas ant nuimamo rėmo – palengvina techninę priežiūrą
  • Aliuminio reflektorius užtikrina tolygų šviesos pasiskirstymą

AB 05 LED – atsparus vibracijai

  • Labai patvari konstrukcija
  • Laido dangtelis
  • Didelio efektyvumo LED modulis
  • Atsparus vibracijai ir smūgiams
  • Ilgas tarnavimo laikas
  • Sukurta ypač žemai temperatūrai, iki -55°C

Dėl optimizuoto šviesos paskirstymo jis idealiai tinka:

  • ištraukos
  • koridorius
  • laiptinės
  • sandėliai
  • ribotos erdvės sritys

AB 12 NAV 70 – taip pat ypač šaltoms oro sąlygoms

Šis kompaktiškas sprogimui atsparus (Ex-d) šviestuvas, skirtas aukšto slėgio natrio lempoms, tinka individualiems apšvietimo sprendimams vietose, kuriose įrengimo erdvė yra ribota.
Lempa, balastas ir uždegiklis yra integruoti į kompaktišką modulį, todėl šviesos šaltinio keitimas ir priežiūra yra lengvesni.
Pasirenkamas išorinis atšvaitas leidžia apšviesti darbo vietas.
Arctic versija leidžia eksploatuoti šį universalų šviestuvą temperatūros diapazone nuo -50°C iki +50°C net ir didžiausio sprogimo pavojaus laipsnio zonose – IIC sprogimo grupės, pvz. vandenilio atmosferose.

Parametras AB 80 AB 05 LED
EB tipo tyrimo sertifikatas LOM 01 ATEX 2041 X BVS 09 ATEX E 014 X
IECEx atitikties sertifikatas – IECEx BVS 09.0032X
Žymėjimas pagal 2014/34/ES (ATEX) II 2 G Ex d IIB T4...T6 Gb II 2 G Ex d IIB T5 (T6 ≤ +40 °C)/T5 Gb II 2 D Ex tb IIIC T80 °C...T100 °C Db IP66
Žymėjimas pagal IECEx – Ex d IIB T5 Gb Ex tb IIIC T80 °C...T100 °C Db IP66
Leidžiama aplinkos temperatūra -20 °C iki +55 °C -55 °C iki +55 °C
Vardinė įtampa maks. 250 V 230 V kintamoji srovė
Dažnis – 50–60 Hz
Energijos suvartojimas – apytiksliai 23 W
Apsaugos klasė Aš Aš
Šviesos šaltinis (lempos tipas) Kaitrinė lempa 22 W LED modulis (pridedamas)
Vardinis šviesos srautas – 1 453 lm
Šviestuvo išėjimo srautas (tip. –10 %) – 1 453 lm
Lizdinės lempos E27 Integruotas LED modulis
Apšvietimo efektyvumas 60 % 100 %
Matmenys (I x P x A) 282 x 205 x 150 mm 380 x 230 x 175 mm
Prijungimo gnybtai L1, N, PE, 2 x 2,5 mm² L1, N, PE, tipas MUT4, 2 x 4 mm²
Kabelio įvadai 2 x ¾" NPT 2 x M25
Korpuso spalva Epoksidiniai dažai, RAL 7032 Epoksidiniai dažai, RAL 7032
Korpuso medžiaga Šviesos liejimas Šviesos liejimas
Svoris 6,6 kg 7,0 kg
Kabelio įvadai / Srieginiai įėjimai 2 x M25 x 1,5 arba 2 x ¾ colių NPT (su adapteriu) 1 x M20 / M25 x 1,5, 1 x ¾" NPT / 2 x ¾" NPT (pagal pageidavimą)
Tvirtinimo tipas Tvirtinimas prie lubų / sienos Tvirtinimas prie lubų / sienos
Apsaugos klasė – EN 60598 IP65 IP66
Apsauginis dangtelis / difuzorius Borsilikatinis stiklas Borsilikatinis stiklas
Srieginiai kištukai 1 x M25 arba ¾" NPT Ex-d varžtinis kištukas 1 x M20/M25 arba ¾" NPT Ex-d varžtinis kištukas

Parametras AB 05 Ex-e AB 05 Ex nR
EB tipo tyrimo sertifikatas BVS 07 ATEX E 152 X BVS 07 ATEX E 151
IECEx atitikties sertifikatas IECEx BVS 10.0070X IECEx BVS 10.0071
Žymėjimas pagal 2014/34/ES (ATEX) II 2 G Ex de IIC T3/T2 Gb II 2 D Ex tb IIIC T125 °C Db IP66 II 3 G Ex nR IIC T4/T3 Gc II 3 D Ex tc IIIC T110 °C/T125 °C/T140 °C Dc IP66
Žymėjimas pagal IECEx Ex de IIC T3/T2 Gb Ex tb IIIC T125 °C Db IP66 Ex nR IIC T4/T3 Gc Ex tc IIIC T110 °C/T125 °C/T140 °C Dc IP66
Aplinkos temperatūra – leistina -20 °C iki +55 °C -55 °C iki +55 °C
Vardinė įtampa maks. 250 V kintamoji srovė 230 V kintamoji srovė
Dažnis 50–60 Hz 50–60 Hz
Galios koeficientas – ≥ 0,9
Apsaugos klasė Aš Aš
Šviesos šaltinis (lempa) Kaitrinė lempa maks. 60 W Kaitrinė lempa maks. 200 W HSE natrio lempa 70 W Kompaktiška fluorescencinė lempa maks. 23 W
Vardinis šviesos srautas 710 lm* –
Lempos pagrindas E27 pagal IEC 60238 E27 pagal IEC 60238
Šviesos efektyvumas (efektyvumas) 70 % 70 %
Matmenys (I x P x A) 360 x 230 x 175 mm 360 x 230 x 175 mm
Prijungimo gnybtai L1, N, PE: 2 x 2,5 mm² L1, N, PE: 2 x 2,5 mm²
Kabelių įvadai 2 x 6 mm² 2 x 6 mm²
Korpuso spalva Epoksidiniai dažai, RAL 7032 Epoksidiniai dažai, RAL 7032
Korpuso medžiaga Lengvas lydinys Lengvas lydinys
Svoris 5,9 kg 6,9 kg
Srieginės skylės / praėjimai 1 x M20 / M25 x 1,5
2 x M20 / M25 x 1,5
1 x ¾" NPT arba 2 x ¾" NPT		 1 x M20 / M25 x 1,5
2 x M20 / M25 x 1,5
1 x ¾" NPT arba 2 x ¾" NPT
Tvirtinimo tipas Tvirtinimas prie lubų / montuojamas ant sienos Tvirtinama ant lubų / sienos
Apsaugos įvertinimas – EN 60529 IP66 IP66
Difuzorius / skydas Borosilikatinis stiklas Borosilikatinis stiklas
Srieginiai kištukai / galiniai dangteliai 1 x M20/M25 arba ¾" NPT Ex-d varžtinis kištukas Maks. 1 x M20/M25 arba ¾" NPT Ex-d varžtinis kištukas

Papildomi duomenys apie šviestuvą AB 05 Ex nR

Lempos tipas Galia Šviesos srautas Temperatūros klasė Maks. Paviršiaus temperatūra
Kompaktiška fluorescencinė lempa 23 W 1450 lm T4 T 130 °C
Aukšto slėgio natrio lempa 70 W 5600 lm T4 T 125 °C
IGA kaitrinė lempa 200 W 3150 lm T3 T 140 °C

Parametras AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB AB 12 NAV 70 / AB 12 NAV 70 Arktis
EB tipo tyrimo sertifikatas PTB 08 ATEX 1001 X LOM 02 ATEX 2013X
IECEx atitikties sertifikatas – IECEx BKI 07.0008X
Žymėjimas pagal 2014/34/ES (ATEX) II 2 G Ex d IIB +H2 (T4 / T3 Gb) II 2 G Ex d IIB T4 / T3 Db II 2 G Ex d IIC T3 Gb II 2 D Ex tb IIIC T155 °C Db
Žymėjimas pagal IECEx Ex d IIB T3 / d IIC T3 Ex d IIB T3 / d IIC T3 Ex tb A21 IP66 T155 °C Db
Aplinkos temperatūra -20 °C iki +55 °C -20 °C iki +55 °C (IIC dujų grupė)
-45 °C iki +55 °C (IIB grupė)
-50 °C iki +40 °C (Arktis)
Vardinė įtampa 230 V kintamoji srovė 230 V kintamoji srovė
Vardinė srovė – 0,36 A
Dažnis 50–60 Hz 50 Hz
Galios koeficientas (cos φ) ≥ 0,9 ≥ 0,9
Apsaugos klasė Aš Aš
Šviesos šaltinis Kaitrinė lempa iki 200 W, HSE aukšto slėgio natrio lempa 70 W HST aukšto slėgio natrio lempa 70 W
Vardinis šviesos srautas – 5600 lm*
Lempos pagrindas E27 pagal IEC 60238 E27 pagal IEC 60238
Apšvietimo efektyvumas (šviesos galia) 70 proc. 51 %
Matmenys (I x P x A) 360 x 230 x 175 mm 460 x 140 x 144 mm / 530 x 140 x 144 mm
Prijungimo gnybtai L1, N, PE: 2 x 2,5 mm² L1, N, PE: 2 x 2,5 mm²
PE: 2 x 6 mm²
Kabelių įvadai 2 x 6 mm² 2 x 6 mm²
Korpuso spalva Epoksidiniai dažai, RAL 7032 Epoksidiniai dažai, RAL 7032
Korpuso medžiaga Lengvasis lydinys Lengvasis lydinys
Svoris 6,9 kg 5,3 kg / 5,6 kg
Kabelių įvadai / srieginės skylės 1 x M20 / M25 x 1,5
2 x M20 / M25 x 1,5
1 x ¾" NPT arba 2 x ¾" NPT		 2 x ¾" sriegis (Ex-d) arba 2 x M25 (Ex-d)
Tvirtinimo tipas Tvirtinimas prie lubų / sienos Tvirtinimas prie lubų / sienos
Apsaugos klasė (EN 60529) IP66 IP67
Apsauginis dangtelis / objektyvas Borsilikatinis stiklas Borsilikatinis stiklas
Srieginiai kištukai Maks. 1 x M20/M25 arba ¾" NPT Ex-d kištukas 1 x ¾" arba 1 x M25 Ex-d kištukas

Papildomi apšvietimo duomenys – AB 05 Ex-d IIB +H2 / AB 05 Ex-d IIB

Šviestuvas Galia Šviesos srautas Aplinkos temperatūra Temperatūros klasė (II 2 G)
IGA kaitrinė lempa – 40 W 40 W 430 lm -20 °C iki +55 °C T4
IGA kaitrinė lempa – 60 W 60 W 3100 lm -20 °C iki +55 °C T4
IGA kaitrinė lempa – 100 W 100 W 3100 lm -20 °C iki +55 °C T4
IGA kaitrinė lempa – 200 W 200 W 3150 lm -20 °C iki +55 °C T3
Aukšto slėgio natrio lempa – 70 W 70 W 5600 lm -20 °C iki +40 °C T4
