Gamintojas: Limitless Shielding

Tarpinė su įterptais laidais silikone ir fluorosilikone OW

Laidai įterptos tarpinės yra plokščias silikono lakštinis medžiagos tipas, susidedantis iš putų arba kietojo silikono gumos, kurioje perpendikuliariai paviršiui įterpti monelio arba aliuminio laidai. Suspaudus tarp dviejų metalinių paviršių pasiekiami puikūs ekrano užtvirtinimo parametrai ir aukštas aplinkos sandarumo lygis. Laidai nupjauti tam, kad palengvintų suspaudimą, ir cheminiu būdu sujungti, kad jie liktų fiksuoti silikono arba fluorosilikono nešiklyje. Jie taip pat prasiskverbia per daugumą lengvų oksidų sluoksnių, užtikrindami žemo varžos kontaktą tinkamai suspaudus. Yra variantų iš kietojo silikono (ZZ-R-765 2B 40), minkšto kietojo silikono, uždarų porų silikono putų (AMS 3195) ir kietojo fluorosilikono (Mil-R-25988 50) su skirtingu monelio arba aliuminio laidų skaičiumi, leidžiančių naudoti produktą įvairioms galvaniškai suderintoms ir atsparioms skysčių taršai juostoms. Medžiaga tiekiama lakštais iki 915 mm pločio ir 225 mm ilgio, minimali storis – 0,8 mm. Minkšto kietojo silikono konsistencija yra žymiai vienodesnė nei putų, nes nėra nelygios ląstelinės struktūros, galinčios paveikti drėgmės prasiskverbimą ir sandarinimo jėgą.

TIEKIMO FORMAI

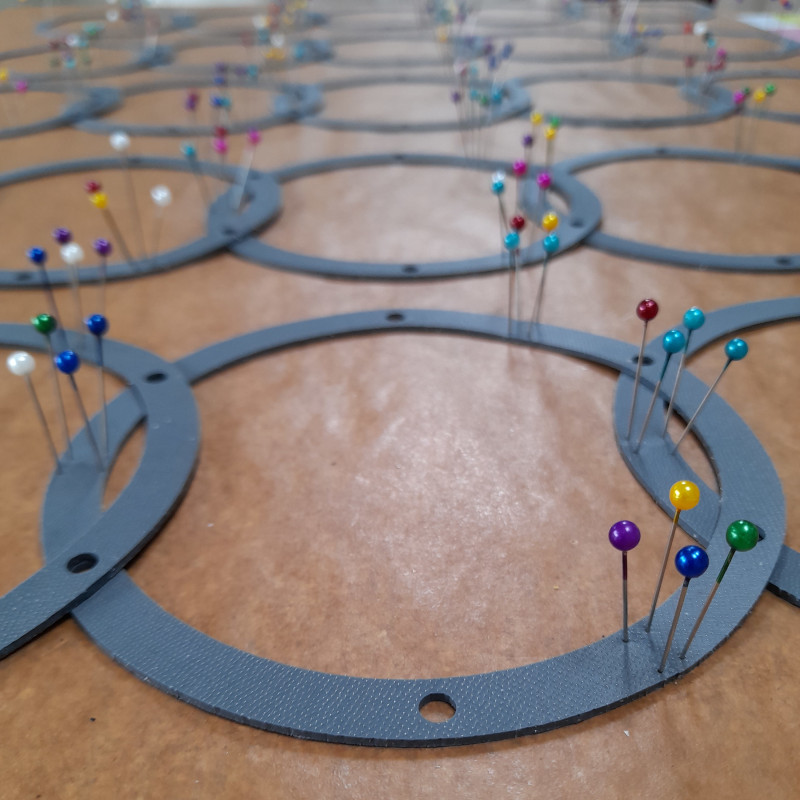

  • Iškirtinės tarpinės
  • Didelės formuojamos tarpinės
  • Praktiškai bet kokį plokščią formą galima pagaminti
  • Lakštinė medžiaga
  • Juostų medžiaga prieinama nuolatiniais gabalais
  • Savarankiško prilipimo sluoksnis paprastam montavimui
  • Tarpinės gali būti su sustojimais arba flanšais suspaudimo ribojimui

DIZAINO SVARBOS

Jei įmanoma, šios tarpinės turėtų būti projektuojamos su tam tikru suspaudimo ribojimu. Suspaudimo ribotuvai flanšo arba kaiščio formoje turėtų būti integruoti į tarpinę, kad suspaudimas būtų idealiai ribojamas nuo 5 iki 25 % pagal tarpinės skerspjūvį ir korpuso konstrukciją.

Ši medžiaga gali reikalauti santykinai didelių užspaudimo jėgų, todėl gaubtai / korpusai turi būti pakankamai standūs, o tvirtinimo elementų tarpai – ne per dideli, kad būtų išvengta prasto sandarinimo dėl sandarinimo paviršių deformacijos.

PRIEINAMOS MEDŽIAGOS

Produkto kodas OW-MS OW-AS OW-ASS OW-MSS OW-MS OW-AF
Elastomero tipas Silikonas Silikonas Silikono putos Silikono putos Fluorosilikonas Fluorosilikonas
Laido tipas Monelis Aliuminis Monelis Aliuminis Monelis Aliuminis
Elastomero specifikacija ZZ-R-765 2b ZZ-R-765 2b AMS 3195 AMS 3195 Mil-R-25988 G 50 Mil-R-25988 G 50
Spalva Pilka Pilka Pilka Pilka Mėlyna Mėlyna
Užspaudimo jėga (psi) 25–100 25–100 15–75 15–75 25–100 25–100
Temperatūros diapazonas -65 °C iki 200 °C -65 °C iki 200 °C -65 °C iki 200 °C -65 °C iki 200 °C -65 °C iki 200 °C -65 °C iki 200 °C
Atsparumas kurui NE NE NE NE TAIP TAIP
Laido skersmuo 0,114 mm 0,127 mm 0,114 mm 0,127 mm 0,114 mm 0,127 mm
Specifikacija BS 3075 NA13
QQ-N-281-B		 PN-EN 537 3 dalis
Lydinys 5056		 BS 3075 NA13
QQ-N-281-B		 PN-EN 537 3 dalis
Lydinys 5056		 BS 3075 NA13
QQ-N-281-B		 PN-EN 537 3 dalis
Lydinys 5056

Mažesnes tarpines galima pjauti vienu procesu, taip minimalizuojant gamybos kaštus. Didesnės tarpinės gaminamos ekonomiškai, be lakšto dydžio apribojimų, iš juostų medžiagos reikiamos formos, taip išvengiant medžiagos nuostolių. Yra fluorosilikono versija, skirta darbui kuro, aliejų, hidraulinių skysčių ir kitų teršalų sąlygomis. Monolітinis silikonas—tam, kur didesnės užspaudimo jėgos geresniam sandarinimui. Minkštas monolітinis silikonas arba silikono putos—tam, kur reikalingos mažesnės užspaudimo jėgos.
