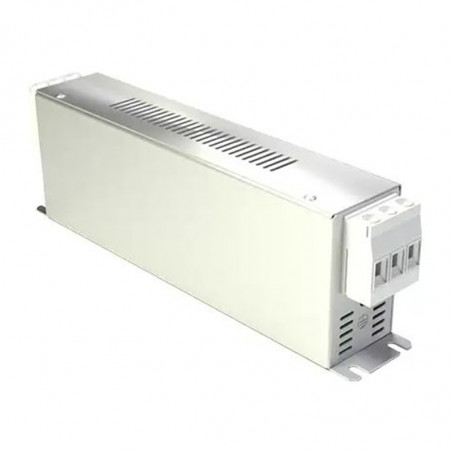

Trifaziai filtrai su nuliniu laidu F.LL.D3...AB serijos
  • Trifaziai filtrai su nuliniu laidu F.LL.D3...AB serijos

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: Arcotronics

Trifaziai filtrai su nuliniu laidu F.LL.D3...AB serijos

Nominal voltage (UN): 440V (between phases); 50/60Hz
PNominal current (IN): at ambient temperature 40°C
Leakage current  (IL): maximum value at UN/√3, 50Hz
Voltage test (2s) line - ground 2700 VDC or 1800VAC
line - line1075 VDC
Temperature range -25°C -88°C
Climatic category HPF (25/85/21)
Type IN
[A]		 L
[mH]		 Cx1
[µF]		 Cx2
[µF]		 Cy1
[pF]		 Cy2
[pF]		 IL
[mA]		 R
[mΩ]

Casing

drawing nr

F.LL.D3.025A.AB.01

 25 4 x 1,2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 A

F.LL.D3.036A.AB.01

 36 4 x 0,95 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 A

F.LL.D4.036A.AB.03

 36 4 x 1,3 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,1 D

F.LL.D3.050A.AB.01

 50 4 x 2 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B

F.LL.D4.050A.AB.R3

 50 4 x 0,5 3 x 2,2 3 x 2,2 2 x 22000 3 x 4700 < 6,1 3 x 0,1 E

F.LL.D3.063A.AB.01

 63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 B

F.LL.D3.063A.AB.08

 63 4 x 0,7 3 x 2,2 3 x 2,2 2 x 15000   < 3,2 3 x 0,47 C
Scheme
rys
Characteristics - damping
rys
Dimensions[mm] and terminals

CasingA
rys

CasingB
rys

CasingC
rys

CasingD
rys

CasingE
rys
