Carcase de 90 V superioare cu o clema dimensiunea 6EX
Carcase de 90 V superioare cu o clema dimensiunea 6EX

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Wieland Polska: złącza, przekaźniki bezpieczeństwa i podzespoły

Carcase de 90 V superioare cu o clema dimensiunea 6EX

Carcase de 90 V superioare cu o clema dimensiunea 6EX

  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex

Carcasă superioară
iesire laterală, clemă, etanșare
Aprobări: BVS
Pentru conectarea a 2 cabluri

 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex

Carcasă superioară
ieșiți de sus, clemă, etanșare
Aprobări: BVS
Pentru a fi utilizat la conectarea a 2 cabluri
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc, dimensiune 6Ex, 90 V
carcasă superioară cu burduf cu trompetă M20, IP54,
->l0k-9-13,5mm

EXGOTGT6M20 09IAZ4

 20

99.731.3329.7

 10

EXGOTGR6M20 09IAZ3

 20

99.741.3329.7

 10
carcasă superioară cu burduf cu trompetă M25, IP54,
->l0k-14-2Omm

EXGOTGT6M25 09IAZ4

 25

99.732.3329.7

 1

EXGOTGR6M25 09IAZ3

 25

99.742.3329.7

 10


Date tehnice
material
 zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 oțel zincat oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție
după blocare
 IP54 IP54
interval de temperatură
 -40-+120°C -40 - +120 °C
Dimensiuni
 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar


Carcase de 90 V superioare, cu o clemă 6Ex dimensiune carcasă


  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa dolna otwarta

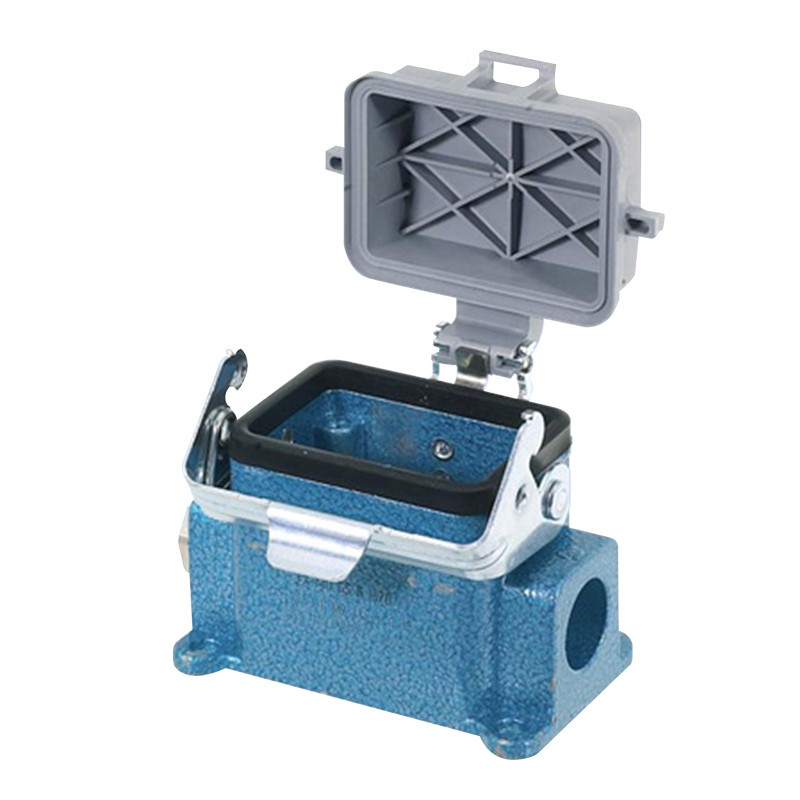

Carcasă de jos
deschis
Aprobări: BVS

 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa odlna zamknięta

Carcasă de jos
închis, 2 ieșiri
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc, dimensiune 6Ex, 90 V
carcasă de jos, deschisă, fără acoperire

EX GUT GK 6 09IAZ



70.320.0628.9

 1
carcasă de jos, deschisă, cu capac

EX GUT GP 6 09IAZ



70.325.0628.9

 1
carcasa de jos, deschisă, cu capac și sigilare

EX GUT GV 6 09IAZ



99.700.3329.7

 10

carcasă de jos, închisă, fără acoperire
cu garnitură de cablu IP54, 2xM20, - > I0I < - 3 -14,5 mm

EXGUTGL6M20 09IAZ0

 20

70.330.0636.0

 1
cu garnitură de cablu IP54, 2xM25, - > I0I < - 7,5 -19 mm

EXGUTGL6M25 09IAZ0

 25

70.334.0636.0

 1

carcasă de jos, închisă, cu capac
cu garnitură de cablu IP54,2xM20, - > I0I < - 3 -14,5 mm

EXGUTGR6M20 09IAZ0

 20

70.340.0636.0

 1
cu garnitură de cablu IP54,2xM25, - > I0I < - 7,5 -19 mm

EXGUTGR6M25 09IAZ0

 25

70.344.0636.0

 1

Date tehnice
material
 aliaj de zinc, acoperire lăcuită / poliamidă aliaj de zinc, acoperire lăcuită / poliamidă
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 oțel zincat oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție
după blocare
 IP65 IP54
interval de temperatură
 -40-+120°C -40-+120T
Dimensiuni 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymair 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar



Carcase superioare de 90 V, cu o clemă, dimensiunea carcasei 6Ex



  90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex

Carcasă de jos
închis, 1 ieșire
Aprobări: BVS

 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex

Carcasă de jos
închis, 1 ieșire
Aprobări: BVS
Descriere Tip M Nr cat. Buv. Tip M Nr cat. Buc.
carcasă de zinc, dimensiune 6Ex, 90 V
carcasa de jos, închisă, 1xM20 / 25, fără capac

cu garnitură de cablu IP54, stânga / jos, M20, - > l0 | < -3-14.5mm

EXGUTGM6M20 09IAZ0

 20

70.331.0636.0

 1

EXGUTGO6M20 09IAZ0

 20

70.333.0636.0

 1
cu garnitura de cablu IP54, stânga / jos, M25, - > l0l < -7,5- 19mm

EXGUTGM6M25 09IAZ0

 25

70.335.0636.0

 1

EXGUTGO6M25 09IAZ0

 25

70.337.0636.0

 1

carcasa de jos, închisă, 1xM20 / 25, cu capac
cu garnitura de cablu IP54, stânga / jos, M20, - »I0K- 3 - 14,5mm

EXGUTGS6M20 09IAZ0

 20

70.341.0636.0

 1

EXGUTGU6M20 09IAZ0

 20

70.343.0636.0

 1
cu garnitura de cablu IP54, stânga / jos, M25, - »I0K- 7,5 -19mm

EXGUTGS6M25 09IAZ0

 25

70.345.0636.0

 1

EXGUTGU6M25 09IAZ0

 25

70.347.0636.0

 1

carcasă inferioară, închisă, 1x M20 / 25, cu capac
cu garnitura de cablu IP54, dreapta, M20, - »I0I < - 3 -14,5mm

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1
cu garnitura de cablu IP54, dreapta, M25, - »I0I < - 7,5 -19mm

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

Date tehnice
material
 aliaj de zinc, acoperire lăcuită / poliamidă aliaj de zinc, acoperire lăcuită / poliamidă
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 oțel zincat oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție
după blocare
 IP54 IP54
interval de temperatură
 -40-+120oC -40-+120oC
Dimensiuni
 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex



Carcase superioare de 90 V, cu două cleme, dimensiunea 10Ex


Pentru legături de utilizare și ambalare, consultați fapte [&] DATA.


0158EXIM2EExial
BVS03ATEXE184X
EN50 014 + A1-A2 /
EN 50 020

 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa góran wyjście z boku dopuszczenia

Carcasă superioară
iesire laterală
Aprobări: BVS

 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa górna wyjscie z góry dopuszczenia

Carcasă superioară
iese de sus
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnat sub formă de matriță, 10Ex, 90V
carcasă superioară cu gaură filetată M20

EXGOTGA10M20 09IAZ1

 20

70.350.1036.1

 1

EXGOTGC10M20 09IAZ1

 20

70.352.1036.1

 1
carcasă superioară cu trompetă M20, IP54, - > IOI < -9-13.5mm

EXGOTGA10M20 09IAZ3

 20

70.350.1036.3

 1

EXGOTGC10M20 09IAZ3

 20

70.352.1036.3

 1
carcasă superioară cu gaură filetată M25

EXGOTGA10M25 09IAZ1

 25

70.353.1036.1

 1

EXGOTGC10M25 09IAZ1

 25

70.354.1036.1

 1
carcasă superioară cu trompetă M25, IP54, - > I0I < -14-20mm

EXGOTGA10M25 09IAZ3

 25

70.353.1036.3

 1

EXGOTGC10M25 09IAZ3

 25

70.354.1036.3

 1
Date tehnice
material
 cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
suprafață
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
cataramă
 - -
sigiliu
 - -

gradul de protecție


după blocare
 IP54 IP54
interval de temperatură
 -40-+120oC -40-+120ToC
Dimensiuni


Carcase superioare de 90 V, cu două cleme, dimensiunea 10Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 10Ex

Carcasă superioară
ieșire laterală, cataramă, etanșare
Aprobări: BVS
Pentru a fi utilizat la conectarea a 2 cabluri

 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex

Carcasă superioară
ieșiți de sus, clemă, etanșare
Aprobări: BVS
Pentru a fi utilizat la conectarea a 2 cabluri
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnată sub formă de matriță, 10Ex, 90 V
carcasă superioară cu garnitură de cablu M20, IP54, - > lØl < -9-13,5mm

EXGOTGS10M20 09IAZ3

 20

99.733.3329.7

 8

EXGOTGR10M20 09IAZ3

 20

99.743.3329.7

 8
carcasă superioară cu garnitură de cablu M25, IP54, - > IØI < -14-20mm

EXGOTGS10M25 09IAZ3

 25

99.734.3329.7

 1

EXGOTGR10M25 09IAZ3

 25

99.744.3329.7

 8


Date tehnice
material

zinc - turnare sub presiune - aliaj

zinc - turnare sub presiune - aliaj
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă oțel zincat oțel zincat
sigiliu gumă NBR gumă NBR
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex


Carcase de jos de 90 V, cu două cleme, dimensiunea 10Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


Carcasă de jos
deschis
Aprobări: BVS

Carcasă de jos
închis, 2 ieșiri
Aprobări: BVS
Descriere tip Tipul nr.
carcasă de zinc - turnat sub formă de matriță, 10Ex, 90V
carcasă de jos, deschisă, fără acoperire

EX GUT GAI 0 09IAZ



70.320.1028.9

 1
carcasă de jos, deschisă, cu capac

EXGUTGE10 09IAZ



70.325.1028.9

 1
carcasa de jos, deschisă, cu sigiliu și capac

EXGUTGX10 09IAZ



99.706.3329.7

 10

carcasă de jos, închisă, fără acoperire
cu garnitură de cablu IP54,2xM20, - > I0I < - 3 -14,5 mm

EXGUTGB10M20 09IAZ0

 20

70.330.1036.0

 1
cu garnitură de cablu IP54,2xM25, - > I0I < - 7,5 -19 mm

EXGUTGB10M25 09IAZ0

 25

70.334.1036.0

 1

Date tehnice
carcasă / capac material
 aliaj de turnare sub formă de zinc / poliamidă aliaj de turnare sub formă de zinc / poliamidă
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 oțel zincat stal oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție

după blocare
 IP65 IP54
interval de temperatură
 -40-+120°C -40-+120°C
Dimensiuni
 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


Carcase de jos de 90 V, cu două cleme, dimensiunea 10Ex

  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex

41 Carcasă inferioară
închis, 1 ieșire
Aprobări: BVS

 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex

43 Carcasă inferioară
închis, 1 ieșire
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnată sub formă de matriță, 10Ex, 90 V
carcasa de jos, închisă, 1xM20 / 25, fără capac
cu garnitura de cablu IP54, stânga / jos, M20, - > | Ø | < - 3 - 14.5mm

EXGUTGC10M20 09IAZ0

 20

70.331.1036.0

 1

EXGUTGD10M20 09IAZ0

 20

70.333.1036.0

 1
cu garnitură de cablu IP54, stânga / jos, M25, - > IØ | < - 7,5 - 19mm

EXGUTGC10M25 09IAZ0

 25

70.335.1036.0

 1

EXGUTGD10M25 09IAZ0

 25

70.337.1036.0

 1





Date tehnice
carcasă / capac material
 aliaj de turnare sub formă de zinc / poliamidă zincat - turnat din aliaj - aliaj / poliamidă
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 stal ocynkowana Oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție

după blocare
 IP54 IP54
interval de temperatură
 -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


Carcase superioare de 90 V, cu două cleme de dimensiuni 16Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex

Carcasă superioară
iesire laterală
Aprobări: BVS

 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex

Carcasă superioară
iese de sus
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnat sub presiune, 16Ex, 90V
carcasă superioară cu gaură filetată M25

EXGOTGA16M25 09IAZ1

 25

70.350.1636.1

 1

EXGOTGC16M25 09IAZ1

 25

70.352.1636.1

 1
carcasă superioară cu trompă M25, IP54, - > IØI < -14-20mm

EXGOTGA10M25 09IAZ3

 25

70.350.1636.3

 1

EXGOTGC16M25 09IAZ3

 25

70.352.1636.3

 1
carcasă superioară cu gaură filetată M32

EXGOTGA16M32 09IAZ1

 32

70.353.1636.1

 1

EXGOTGC16M32 09IAZ1

 32

70.354.1636.1

 1
carcasă superioară cu trompetă M32, IP54, - > IØI < - 21 -28,5mm

EXGOTGA16M32 09IAZ3

 32

70.353.1636.3

 1

EXGOTGC16M32 09IAZ3

 32

70.354.1636.3

 1
Date tehnice
material zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață

pulbere vopsită în albastru deschis

pulbere vopsită în albastru deschis
cataramă - -
sigiliu - -
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120T -40-+120T
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex



Carcase superioare de 90 V, cu două cleme de dimensiuni 16Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex

Carcasă superioară
ieșire laterală, cataramă, etanșare
Aprobări: BVS
Pentru conectarea a 2 cabluri

 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex

Carcasă superioară
ieșiți de sus, clemă, etanșare
Aprobări: BVS
Pentru conectarea a 2 cabluri
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnat sub presiune, dimensiunea 16Ex
carcasă superioară cu trompetă M25, IP54, - > IØI < - 14-20mm

EXGOTGS16M25 09IAZ3

 25

99.735.3329.7

 1

EXGOTGR16M25 09IAZ3

 25

99.745.3329.7

 1
carcasă superioară cu trompetă M32, IP54, - > IØI < - 21 - 28,5mm

EXGOTGS10M32 09IAZ3

 32

99.736.3329.7

 1

EXGOTGR16M32 09IAZ3

 32

99.746.3329.7

 1


Date tehnice
material aliaj de turnare sub formă de zinc aliaj de turnare sub formă de zinc
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă oțel zincat oțel zincat
sigiliu gumă NBR gumă NBR
gradul de protecție
pentru blocare IP54 IP54
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex



Carcase de jos de 90 V, cu două cleme, dimensiunea 16Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex

Carcasă de jos
deschis
Aprobări: BVS
Descriere Tip      M Nr cat. Buc.
carcasă de zinc - turnat sub presiune, 16Ex, 90V

carcasă de jos, deschisă, fără acoperire

EX GUT GAI 6 09IAZ

70.320.1628.9

 1
carcasă de jos, deschisă, cu capac

EXGUTGE16 09IAZ

70.325.1628.9

 1
carcasă de jos, deschisă, cu capac, cu sigilare

EXGUTGX16 09IAZ

99.702.3329.7

 10

Date tehnice
carcasă / capac material zincat - turnat din aliaj - aliaj / poliamidă
suprafață pulbere vopsită în albastru deschis
cataramă oțel zincat
sigiliu gumă NBR
gradul de protecție
după blocare IP65
din partea cutiei de umplutură -
interval de temperatură -40-+120°C
Dimensiuni 90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex


<b/r>

Carcase superioare de 90 V, cu două cleme, dimensiunea 24Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă superioară
iesire laterală
Aprobări: BVS

 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Aprobarea de ieșire a carcasei de top: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de zinc - turnare sub formă de matriță, 24Ex, 90V
carcasă superioară cu gaură filetată M25

EXGOTGA24M25 09IAZ1

 25

70.350.2436.1

 1

EXGOTGC24M25 09IAZ1

 25

70.352.2436.1

 1
carcasă superioară cu trompetă M25, IP54 - > IØI < -14 - 20 mm

EXGOTGA24M25 09IAZ3

 25

70.350.2436.3

 1

EXGOTGC24M25 09IAZ3

 25

70.352.2436.3

 1
Oberteil mit Gewindebohrung M32

EXGOTGA24M32 09IAZ1

 32

70.353.2436.1

 1

EXGOTGC24M32 09IAZ1

 32

70.354.2436.1

 1
carcasă superioară cu trompetă M32, IP54 - > IØI < - 21 - 28,5mm

EXGOTGA24M32 09IAZ3

 32

70.353.2436.3

 1

EXGOTGC24M32 09IAZ3

 32

70.354.2436.3

 1
Date tehnice
material zinc - turnat - aliaj zinc - turnat - aliaj
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă - -
sigiliu - -
gradul de protecție
după blocare IP54 IP54

interval de temperatură

 -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex



Carcase superioare de 90 V, cu două cleme, dimensiunea 24Ex



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă superioară
iesire laterală, 2 catarame
Aprobări: BVS
Pentru conectarea a 2 cabluri

 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă superioară
ieșiți de sus, 2 cleme
Aprobări: BVS
Pentru conectarea a 2 cabluri
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de zinc - turnare sub formă de matriță, 24Ex, 90 V
carcasă superioară cu garnitură de cablu M25,1P54 - > lØ | < -14 -20mm

EXGOTGS24M25 09IAZ3

 25

99.737.3329.7

 5

EXGOTGR24M25 09IAZ3

 25

99.747.3329.7

 4
carcasă superioară cu garnitură de cablu M32, IP54 - > IØI < - 21 -28,5mm

EXGOTGS24M32 09IAZ3

 32

99.738.3329.7

 5

EXGOTGR24M32 09IAZ3

 32

99.748.3329.7

 4


Date tehnice
material zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață

pulbere vopsită în albastru deschis

pulbere vopsită în albastru deschis
cataramă oțel zincat stal oțel zincat
sigiliu - -
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


Carcase superioare de 90 V, cu două cleme, dimensiunea 24Ex



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă de jos
deschis
Aprobări: BVS

 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă de jos
închis, 2 ieșiri
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de zinc - turnare sub formă de matriță, 24Ex, 90V
carcasă de jos, deschisă, fără acoperire

EXGUTGA24 09IAZ



70.320.2428.9

 1
carcasă de jos, deschisă, cu capac

EXGUTGE24 09IAZ



70.325.2428.9

 1
carcasă de jos, deschisă, cu capac, cu etanșare

EXGUTGX24 09IAZ



99.704.3329.7

 0

carcasă de jos, închisă, fără capac cu garnitură de cablu IP54, 2xM25, - > IØI < - 7,5 -19 mm

EXGUTGB24M25 09IAZ0

 25

70.330.2436.0

 1

Date tehnice
carcasă / capac material aliaj de turnare sub formă de zinc / poliamidă aliaj de turnare sub formă de zinc / poliamidă
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă oțel zincat stal oțel zincat
sigiliu gumă NBR gumă NBR

gradul de protecție


după blocare IP65 IP54

interval de temperatură

 -40-+120T -40-+120T
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


Carcase de jos de 90 V, cu două cleme, dimensiunea 24Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex

Carcasă de jos
închis, 1 ieșire
Aprobări: BVS

 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex

Carcasă de jos
închis, 1 ieșire de jos
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de zinc - turnare sub formă de matriță, 24Ex, 90V
carcasă de jos, închisă, lx M25, fără capac pentru glanda LP54, stânga / jos, - > IØI < - 7,5 -19mm

EXGUTGC24M25 09IAZ0

 25

70.331.2436.0

 1

EXGUTGD24M25 09IAZ0

 25

70.333.2436.0

 1





Date tehnice
carcasă / capac material aliaj de turnare sub formă de zinc / poliamidă aliaj de turnare sub formă de zinc / poliamidă
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă oțel zincat oțel zincat
sigiliu gumă NBR gumă NBR
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120°C -40-+120°C
Dimeniuni 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex


Carcase de 90 V superioare, cu o dimensiune a clemei 48Ex


  90 V obudowy górne, z jedną klamrą rozmiar 48Ex

Carcasă de ieșire superioară
din lateral
Aprobări: BVS

 90 V obudowy górne, z jedną klamrą rozmiar 48Ex

Carcasă de ieșire superioară
dinainte
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă turnată sub formă de zinc, dimensiune 48Ex
carcasă superioară cu gaură filetată M32

EXGOTGG48M32 09IAZ1

 32

70.350.4836.1

 1

EXGOTGI48M32 09IAZ1

 32

70.352.4836.1

 1
carcasă superioară cu trompetă M32, IP54- > IØI < -21 -28,5mm

EXGOTGG48M32 09IAZ3

 32

70.350.4836.3

 1

EXGOTGI48M32 09IAZ3

 32

70.352.4836.3

 1
carcasă superioară cu gaură filetată M40

EXGOTGG48M40 09IAZ1

 40

70.353.4836.1

 1

EXGOTGI48M40 09IAZ1

 40

70.354.4836.1

 1
Date tehnice
material zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață pulbere vopsită în albastru deschis acoperit cu pulbere în în albastru
cataramă - -
sigiliu - -
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120T -40-+120T
Dimensiuni 90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex


Carcase de 90 V superioare, cu o dimensiune a clemei 48Ex



  90 V obudowy górne, z jedną klamrą rozmiar 48Ex

Carcasă de jos
deschis
Aprobări: BVS

 90 V obudowy górne, z jedną klamrą rozmiar 48Ex

Carcasă de jos
iesire laterală
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de turnare sub formă de zinc, 48Ex
carcasă de jos, deschisă, fără acoperire

EXGUTGK48M32 09IAZ



70.320.4828.9

 1
carcasă de jos, deschisă, cu capac

EXGUTGP48M32 09IAZ



70.325.4828.9

 1

carcasă de jos, închisă, 1xM32, fără capac cu garnitură de cablu IP 54, stânga, - > IØI < - 21 - 28,5 mm

BAS GUT GM48 M32 09IA Z3

 32

70.331.4836.3

 1
carcasă inferioară, închisă, 1xM32, cu capac și cu garnă cu trompetă M32, IP54, - > IØI < - 21 -28,5 mm

BASGUTGS48M32 09IAZ3

 32

70.341.4836.3

 1
minusculă închisă, cu garnitură de cablu M40, cu capac, IP54, - > IØI < - 27 - 37 mm

BAS GUTGR48 M40 09IA Z4

 40

70.344.4836.4

 1
Date tehnice
material zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă - -
etanșare ^B ^B
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120T -40-+120T
dimensiuni - -
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120T -40-+120T
Dimensiuni 90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne
CERETI PRODUSUL close
Vă mulțumim că ați trimis mesajul dvs. Vom răspunde cât mai curând posibil.
CERETI PRODUSUL close
Naviga
trimite o anchetă

Adaugă la lista de dorințe

trebuie să fii logat

Carcase de 90 V superioare cu o clema dimensiunea 6EX

  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex

Carcasă superioară
iesire laterală, clemă, etanșare
Aprobări: BVS
Pentru conectarea a 2 cabluri

 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex

Carcasă superioară
ieșiți de sus, clemă, etanșare
Aprobări: BVS
Pentru a fi utilizat la conectarea a 2 cabluri
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc, dimensiune 6Ex, 90 V
carcasă superioară cu burduf cu trompetă M20, IP54,
->l0k-9-13,5mm

EXGOTGT6M20 09IAZ4

 20

99.731.3329.7

 10

EXGOTGR6M20 09IAZ3

 20

99.741.3329.7

 10
carcasă superioară cu burduf cu trompetă M25, IP54,
->l0k-14-2Omm

EXGOTGT6M25 09IAZ4

 25

99.732.3329.7

 1

EXGOTGR6M25 09IAZ3

 25

99.742.3329.7

 10


Date tehnice
material
 zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 oțel zincat oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție
după blocare
 IP54 IP54
interval de temperatură
 -40-+120°C -40 - +120 °C
Dimensiuni
 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar


Carcase de 90 V superioare, cu o clemă 6Ex dimensiune carcasă


  90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa dolna otwarta

Carcasă de jos
deschis
Aprobări: BVS

 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex obudowa odlna zamknięta

Carcasă de jos
închis, 2 ieșiri
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc, dimensiune 6Ex, 90 V
carcasă de jos, deschisă, fără acoperire

EX GUT GK 6 09IAZ



70.320.0628.9

 1
carcasă de jos, deschisă, cu capac

EX GUT GP 6 09IAZ



70.325.0628.9

 1
carcasa de jos, deschisă, cu capac și sigilare

EX GUT GV 6 09IAZ



99.700.3329.7

 10

carcasă de jos, închisă, fără acoperire
cu garnitură de cablu IP54, 2xM20, - > I0I < - 3 -14,5 mm

EXGUTGL6M20 09IAZ0

 20

70.330.0636.0

 1
cu garnitură de cablu IP54, 2xM25, - > I0I < - 7,5 -19 mm

EXGUTGL6M25 09IAZ0

 25

70.334.0636.0

 1

carcasă de jos, închisă, cu capac
cu garnitură de cablu IP54,2xM20, - > I0I < - 3 -14,5 mm

EXGUTGR6M20 09IAZ0

 20

70.340.0636.0

 1
cu garnitură de cablu IP54,2xM25, - > I0I < - 7,5 -19 mm

EXGUTGR6M25 09IAZ0

 25

70.344.0636.0

 1

Date tehnice
material
 aliaj de zinc, acoperire lăcuită / poliamidă aliaj de zinc, acoperire lăcuită / poliamidă
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 oțel zincat oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție
după blocare
 IP65 IP54
interval de temperatură
 -40-+120°C -40-+120T
Dimensiuni 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymair 90 V obudowy górne z jedną klamrą rozmiar obudowy 6Ex wymiar



Carcase superioare de 90 V, cu o clemă, dimensiunea carcasei 6Ex



  90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex

Carcasă de jos
închis, 1 ieșire
Aprobări: BVS

 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex

Carcasă de jos
închis, 1 ieșire
Aprobări: BVS
Descriere Tip M Nr cat. Buv. Tip M Nr cat. Buc.
carcasă de zinc, dimensiune 6Ex, 90 V
carcasa de jos, închisă, 1xM20 / 25, fără capac

cu garnitură de cablu IP54, stânga / jos, M20, - > l0 | < -3-14.5mm

EXGUTGM6M20 09IAZ0

 20

70.331.0636.0

 1

EXGUTGO6M20 09IAZ0

 20

70.333.0636.0

 1
cu garnitura de cablu IP54, stânga / jos, M25, - > l0l < -7,5- 19mm

EXGUTGM6M25 09IAZ0

 25

70.335.0636.0

 1

EXGUTGO6M25 09IAZ0

 25

70.337.0636.0

 1

carcasa de jos, închisă, 1xM20 / 25, cu capac
cu garnitura de cablu IP54, stânga / jos, M20, - »I0K- 3 - 14,5mm

EXGUTGS6M20 09IAZ0

 20

70.341.0636.0

 1

EXGUTGU6M20 09IAZ0

 20

70.343.0636.0

 1
cu garnitura de cablu IP54, stânga / jos, M25, - »I0K- 7,5 -19mm

EXGUTGS6M25 09IAZ0

 25

70.345.0636.0

 1

EXGUTGU6M25 09IAZ0

 25

70.347.0636.0

 1

carcasă inferioară, închisă, 1x M20 / 25, cu capac
cu garnitura de cablu IP54, dreapta, M20, - »I0I < - 3 -14,5mm

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1

EXGUTGT6M20 09IAZ0

 20

70.342.0636.0

 1
cu garnitura de cablu IP54, dreapta, M25, - »I0I < - 7,5 -19mm

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

EXGUTGT6M25 09IAZ0

 25

70.346.0636.0

 1

Date tehnice
material
 aliaj de zinc, acoperire lăcuită / poliamidă aliaj de zinc, acoperire lăcuită / poliamidă
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 oțel zincat oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție
după blocare
 IP54 IP54
interval de temperatură
 -40-+120oC -40-+120oC
Dimensiuni
 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex 90V obudowy górne, z jedną klamrą rozmiar obudowy 6Ex



Carcase superioare de 90 V, cu două cleme, dimensiunea 10Ex


Pentru legături de utilizare și ambalare, consultați fapte [&] DATA.


0158EXIM2EExial
BVS03ATEXE184X
EN50 014 + A1-A2 /
EN 50 020

 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa góran wyjście z boku dopuszczenia

Carcasă superioară
iesire laterală
Aprobări: BVS

 90V obudowy górne, z dwoma klamrami rozmiar 10Ex obudowa górna wyjscie z góry dopuszczenia

Carcasă superioară
iese de sus
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnat sub formă de matriță, 10Ex, 90V
carcasă superioară cu gaură filetată M20

EXGOTGA10M20 09IAZ1

 20

70.350.1036.1

 1

EXGOTGC10M20 09IAZ1

 20

70.352.1036.1

 1
carcasă superioară cu trompetă M20, IP54, - > IOI < -9-13.5mm

EXGOTGA10M20 09IAZ3

 20

70.350.1036.3

 1

EXGOTGC10M20 09IAZ3

 20

70.352.1036.3

 1
carcasă superioară cu gaură filetată M25

EXGOTGA10M25 09IAZ1

 25

70.353.1036.1

 1

EXGOTGC10M25 09IAZ1

 25

70.354.1036.1

 1
carcasă superioară cu trompetă M25, IP54, - > I0I < -14-20mm

EXGOTGA10M25 09IAZ3

 25

70.353.1036.3

 1

EXGOTGC10M25 09IAZ3

 25

70.354.1036.3

 1
Date tehnice
material
 cynk - odlew ciśnieniowy - stop cynk - odlew ciśnieniowy - stop
suprafață
 malowana proszkowo na jasnoniebiesko malowana proszkowo na jasnoniebiesko
cataramă
 - -
sigiliu
 - -

gradul de protecție


după blocare
 IP54 IP54
interval de temperatură
 -40-+120oC -40-+120ToC
Dimensiuni


Carcase superioare de 90 V, cu două cleme, dimensiunea 10Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 10Ex

Carcasă superioară
ieșire laterală, cataramă, etanșare
Aprobări: BVS
Pentru a fi utilizat la conectarea a 2 cabluri

 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex

Carcasă superioară
ieșiți de sus, clemă, etanșare
Aprobări: BVS
Pentru a fi utilizat la conectarea a 2 cabluri
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnată sub formă de matriță, 10Ex, 90 V
carcasă superioară cu garnitură de cablu M20, IP54, - > lØl < -9-13,5mm

EXGOTGS10M20 09IAZ3

 20

99.733.3329.7

 8

EXGOTGR10M20 09IAZ3

 20

99.743.3329.7

 8
carcasă superioară cu garnitură de cablu M25, IP54, - > IØI < -14-20mm

EXGOTGS10M25 09IAZ3

 25

99.734.3329.7

 1

EXGOTGR10M25 09IAZ3

 25

99.744.3329.7

 8


Date tehnice
material

zinc - turnare sub presiune - aliaj

zinc - turnare sub presiune - aliaj
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă oțel zincat oțel zincat
sigiliu gumă NBR gumă NBR
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex 90 V obudowy górne, z dwoma klamrami rozmiar 10Ex


Carcase de jos de 90 V, cu două cleme, dimensiunea 10Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


Carcasă de jos
deschis
Aprobări: BVS

Carcasă de jos
închis, 2 ieșiri
Aprobări: BVS
Descriere tip Tipul nr.
carcasă de zinc - turnat sub formă de matriță, 10Ex, 90V
carcasă de jos, deschisă, fără acoperire

EX GUT GAI 0 09IAZ



70.320.1028.9

 1
carcasă de jos, deschisă, cu capac

EXGUTGE10 09IAZ



70.325.1028.9

 1
carcasa de jos, deschisă, cu sigiliu și capac

EXGUTGX10 09IAZ



99.706.3329.7

 10

carcasă de jos, închisă, fără acoperire
cu garnitură de cablu IP54,2xM20, - > I0I < - 3 -14,5 mm

EXGUTGB10M20 09IAZ0

 20

70.330.1036.0

 1
cu garnitură de cablu IP54,2xM25, - > I0I < - 7,5 -19 mm

EXGUTGB10M25 09IAZ0

 25

70.334.1036.0

 1

Date tehnice
carcasă / capac material
 aliaj de turnare sub formă de zinc / poliamidă aliaj de turnare sub formă de zinc / poliamidă
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 oțel zincat stal oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție

după blocare
 IP65 IP54
interval de temperatură
 -40-+120°C -40-+120°C
Dimensiuni
 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


Carcase de jos de 90 V, cu două cleme, dimensiunea 10Ex

  90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex

41 Carcasă inferioară
închis, 1 ieșire
Aprobări: BVS

 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex

43 Carcasă inferioară
închis, 1 ieșire
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnată sub formă de matriță, 10Ex, 90 V
carcasa de jos, închisă, 1xM20 / 25, fără capac
cu garnitura de cablu IP54, stânga / jos, M20, - > | Ø | < - 3 - 14.5mm

EXGUTGC10M20 09IAZ0

 20

70.331.1036.0

 1

EXGUTGD10M20 09IAZ0

 20

70.333.1036.0

 1
cu garnitură de cablu IP54, stânga / jos, M25, - > IØ | < - 7,5 - 19mm

EXGUTGC10M25 09IAZ0

 25

70.335.1036.0

 1

EXGUTGD10M25 09IAZ0

 25

70.337.1036.0

 1





Date tehnice
carcasă / capac material
 aliaj de turnare sub formă de zinc / poliamidă zincat - turnat din aliaj - aliaj / poliamidă
suprafață
 pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă
 stal ocynkowana Oțel zincat
sigiliu
 gumă NBR gumă NBR
gradul de protecție

după blocare
 IP54 IP54
interval de temperatură
 -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 10Ex


Carcase superioare de 90 V, cu două cleme de dimensiuni 16Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex

Carcasă superioară
iesire laterală
Aprobări: BVS

 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex

Carcasă superioară
iese de sus
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnat sub presiune, 16Ex, 90V
carcasă superioară cu gaură filetată M25

EXGOTGA16M25 09IAZ1

 25

70.350.1636.1

 1

EXGOTGC16M25 09IAZ1

 25

70.352.1636.1

 1
carcasă superioară cu trompă M25, IP54, - > IØI < -14-20mm

EXGOTGA10M25 09IAZ3

 25

70.350.1636.3

 1

EXGOTGC16M25 09IAZ3

 25

70.352.1636.3

 1
carcasă superioară cu gaură filetată M32

EXGOTGA16M32 09IAZ1

 32

70.353.1636.1

 1

EXGOTGC16M32 09IAZ1

 32

70.354.1636.1

 1
carcasă superioară cu trompetă M32, IP54, - > IØI < - 21 -28,5mm

EXGOTGA16M32 09IAZ3

 32

70.353.1636.3

 1

EXGOTGC16M32 09IAZ3

 32

70.354.1636.3

 1
Date tehnice
material zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață

pulbere vopsită în albastru deschis

pulbere vopsită în albastru deschis
cataramă - -
sigiliu - -
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120T -40-+120T
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex



Carcase superioare de 90 V, cu două cleme de dimensiuni 16Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 16Ex

Carcasă superioară
ieșire laterală, cataramă, etanșare
Aprobări: BVS
Pentru conectarea a 2 cabluri

 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex

Carcasă superioară
ieșiți de sus, clemă, etanșare
Aprobări: BVS
Pentru conectarea a 2 cabluri
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
carcasă de zinc - turnat sub presiune, dimensiunea 16Ex
carcasă superioară cu trompetă M25, IP54, - > IØI < - 14-20mm

EXGOTGS16M25 09IAZ3

 25

99.735.3329.7

 1

EXGOTGR16M25 09IAZ3

 25

99.745.3329.7

 1
carcasă superioară cu trompetă M32, IP54, - > IØI < - 21 - 28,5mm

EXGOTGS10M32 09IAZ3

 32

99.736.3329.7

 1

EXGOTGR16M32 09IAZ3

 32

99.746.3329.7

 1


Date tehnice
material aliaj de turnare sub formă de zinc aliaj de turnare sub formă de zinc
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă oțel zincat oțel zincat
sigiliu gumă NBR gumă NBR
gradul de protecție
pentru blocare IP54 IP54
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex 90 V obudowy górne, z dwoma klamrami rozmiar 16Ex



Carcase de jos de 90 V, cu două cleme, dimensiunea 16Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex

Carcasă de jos
deschis
Aprobări: BVS
Descriere Tip      M Nr cat. Buc.
carcasă de zinc - turnat sub presiune, 16Ex, 90V

carcasă de jos, deschisă, fără acoperire

EX GUT GAI 6 09IAZ

70.320.1628.9

 1
carcasă de jos, deschisă, cu capac

EXGUTGE16 09IAZ

70.325.1628.9

 1
carcasă de jos, deschisă, cu capac, cu sigilare

EXGUTGX16 09IAZ

99.702.3329.7

 10

Date tehnice
carcasă / capac material zincat - turnat din aliaj - aliaj / poliamidă
suprafață pulbere vopsită în albastru deschis
cataramă oțel zincat
sigiliu gumă NBR
gradul de protecție
după blocare IP65
din partea cutiei de umplutură -
interval de temperatură -40-+120°C
Dimensiuni 90 V obudowy dolne, z dwoma klamrami rozmiar 16Ex


<b/r>

Carcase superioare de 90 V, cu două cleme, dimensiunea 24Ex


  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă superioară
iesire laterală
Aprobări: BVS

 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex
Aprobarea de ieșire a carcasei de top: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de zinc - turnare sub formă de matriță, 24Ex, 90V
carcasă superioară cu gaură filetată M25

EXGOTGA24M25 09IAZ1

 25

70.350.2436.1

 1

EXGOTGC24M25 09IAZ1

 25

70.352.2436.1

 1
carcasă superioară cu trompetă M25, IP54 - > IØI < -14 - 20 mm

EXGOTGA24M25 09IAZ3

 25

70.350.2436.3

 1

EXGOTGC24M25 09IAZ3

 25

70.352.2436.3

 1
Oberteil mit Gewindebohrung M32

EXGOTGA24M32 09IAZ1

 32

70.353.2436.1

 1

EXGOTGC24M32 09IAZ1

 32

70.354.2436.1

 1
carcasă superioară cu trompetă M32, IP54 - > IØI < - 21 - 28,5mm

EXGOTGA24M32 09IAZ3

 32

70.353.2436.3

 1

EXGOTGC24M32 09IAZ3

 32

70.354.2436.3

 1
Date tehnice
material zinc - turnat - aliaj zinc - turnat - aliaj
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă - -
sigiliu - -
gradul de protecție
după blocare IP54 IP54

interval de temperatură

 -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex



Carcase superioare de 90 V, cu două cleme, dimensiunea 24Ex



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă superioară
iesire laterală, 2 catarame
Aprobări: BVS
Pentru conectarea a 2 cabluri

 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă superioară
ieșiți de sus, 2 cleme
Aprobări: BVS
Pentru conectarea a 2 cabluri
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de zinc - turnare sub formă de matriță, 24Ex, 90 V
carcasă superioară cu garnitură de cablu M25,1P54 - > lØ | < -14 -20mm

EXGOTGS24M25 09IAZ3

 25

99.737.3329.7

 5

EXGOTGR24M25 09IAZ3

 25

99.747.3329.7

 4
carcasă superioară cu garnitură de cablu M32, IP54 - > IØI < - 21 -28,5mm

EXGOTGS24M32 09IAZ3

 32

99.738.3329.7

 5

EXGOTGR24M32 09IAZ3

 32

99.748.3329.7

 4


Date tehnice
material zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață

pulbere vopsită în albastru deschis

pulbere vopsită în albastru deschis
cataramă oțel zincat stal oțel zincat
sigiliu - -
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120°C -40-+120°C
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


Carcase superioare de 90 V, cu două cleme, dimensiunea 24Ex



  90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă de jos
deschis
Aprobări: BVS

 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex

Carcasă de jos
închis, 2 ieșiri
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de zinc - turnare sub formă de matriță, 24Ex, 90V
carcasă de jos, deschisă, fără acoperire

EXGUTGA24 09IAZ



70.320.2428.9

 1
carcasă de jos, deschisă, cu capac

EXGUTGE24 09IAZ



70.325.2428.9

 1
carcasă de jos, deschisă, cu capac, cu etanșare

EXGUTGX24 09IAZ



99.704.3329.7

 0

carcasă de jos, închisă, fără capac cu garnitură de cablu IP54, 2xM25, - > IØI < - 7,5 -19 mm

EXGUTGB24M25 09IAZ0

 25

70.330.2436.0

 1

Date tehnice
carcasă / capac material aliaj de turnare sub formă de zinc / poliamidă aliaj de turnare sub formă de zinc / poliamidă
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă oțel zincat stal oțel zincat
sigiliu gumă NBR gumă NBR

gradul de protecție


după blocare IP65 IP54

interval de temperatură

 -40-+120T -40-+120T
Dimensiuni 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex 90 V obudowy górne, z dwoma klamrami rozmiar 24Ex


Carcase de jos de 90 V, cu două cleme, dimensiunea 24Ex


  90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex

Carcasă de jos
închis, 1 ieșire
Aprobări: BVS

 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex

Carcasă de jos
închis, 1 ieșire de jos
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de zinc - turnare sub formă de matriță, 24Ex, 90V
carcasă de jos, închisă, lx M25, fără capac pentru glanda LP54, stânga / jos, - > IØI < - 7,5 -19mm

EXGUTGC24M25 09IAZ0

 25

70.331.2436.0

 1

EXGUTGD24M25 09IAZ0

 25

70.333.2436.0

 1





Date tehnice
carcasă / capac material aliaj de turnare sub formă de zinc / poliamidă aliaj de turnare sub formă de zinc / poliamidă
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă oțel zincat oțel zincat
sigiliu gumă NBR gumă NBR
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120°C -40-+120°C
Dimeniuni 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex 90 V obudowy dolne, z dwoma klamrami rozmiar 24Ex


Carcase de 90 V superioare, cu o dimensiune a clemei 48Ex


  90 V obudowy górne, z jedną klamrą rozmiar 48Ex

Carcasă de ieșire superioară
din lateral
Aprobări: BVS

 90 V obudowy górne, z jedną klamrą rozmiar 48Ex

Carcasă de ieșire superioară
dinainte
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă turnată sub formă de zinc, dimensiune 48Ex
carcasă superioară cu gaură filetată M32

EXGOTGG48M32 09IAZ1

 32

70.350.4836.1

 1

EXGOTGI48M32 09IAZ1

 32

70.352.4836.1

 1
carcasă superioară cu trompetă M32, IP54- > IØI < -21 -28,5mm

EXGOTGG48M32 09IAZ3

 32

70.350.4836.3

 1

EXGOTGI48M32 09IAZ3

 32

70.352.4836.3

 1
carcasă superioară cu gaură filetată M40

EXGOTGG48M40 09IAZ1

 40

70.353.4836.1

 1

EXGOTGI48M40 09IAZ1

 40

70.354.4836.1

 1
Date tehnice
material zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață pulbere vopsită în albastru deschis acoperit cu pulbere în în albastru
cataramă - -
sigiliu - -
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120T -40-+120T
Dimensiuni 90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex


Carcase de 90 V superioare, cu o dimensiune a clemei 48Ex



  90 V obudowy górne, z jedną klamrą rozmiar 48Ex

Carcasă de jos
deschis
Aprobări: BVS

 90 V obudowy górne, z jedną klamrą rozmiar 48Ex

Carcasă de jos
iesire laterală
Aprobări: BVS
Descriere Tip M Nr cat. Buc. Tip M Nr cat. Buc.
Carcasă de turnare sub formă de zinc, 48Ex
carcasă de jos, deschisă, fără acoperire

EXGUTGK48M32 09IAZ



70.320.4828.9

 1
carcasă de jos, deschisă, cu capac

EXGUTGP48M32 09IAZ



70.325.4828.9

 1

carcasă de jos, închisă, 1xM32, fără capac cu garnitură de cablu IP 54, stânga, - > IØI < - 21 - 28,5 mm

BAS GUT GM48 M32 09IA Z3

 32

70.331.4836.3

 1
carcasă inferioară, închisă, 1xM32, cu capac și cu garnă cu trompetă M32, IP54, - > IØI < - 21 -28,5 mm

BASGUTGS48M32 09IAZ3

 32

70.341.4836.3

 1
minusculă închisă, cu garnitură de cablu M40, cu capac, IP54, - > IØI < - 27 - 37 mm

BAS GUTGR48 M40 09IA Z4

 40

70.344.4836.4

 1
Date tehnice
material zinc - turnare sub presiune - aliaj zinc - turnare sub presiune - aliaj
suprafață pulbere vopsită în albastru deschis pulbere vopsită în albastru deschis
cataramă - -
etanșare ^B ^B
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120T -40-+120T
dimensiuni - -
gradul de protecție
după blocare IP54 IP54
interval de temperatură -40-+120T -40-+120T
Dimensiuni 90 V obudowy górne, z jedną klamrą rozmiar 48Ex 90 V obudowy górne, z jedną klamrą rozmiar 48Ex

mai puțin
Citeste mai mult
Comentarii (0)
