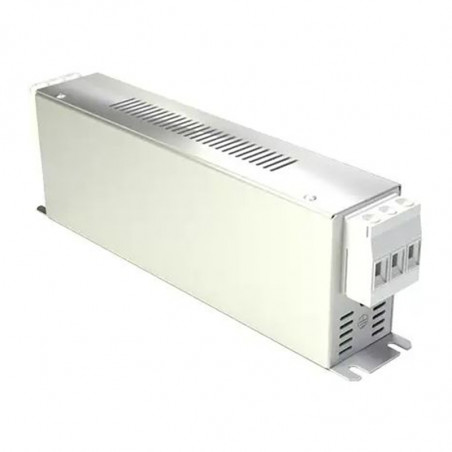

Filtre trifazate F.LL.D3 BN
  • Filtre trifazate F.LL.D3 BN

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Arcotronics

Filtre trifazate F.LL.D3 BN

Date tehnice:
Tensiune nominală (UN): 520VAC; 50/60Hz
Curent nominal (IN): determinat pentru temperatura mediului ambiant 40°C
Curent de scurgere (IL): 260mA (1 fază de lucru)
Test de tensiune (2s)

linie - pământ 3470 VDC
linie - linie 1700 VDC

Interval de temperatură: de la -25°C la 100°C
Categorii climatice: HMF (25/100/21)
Tip LR
[A]
L
[mH]
Cx1
[µF]
Cx2
[µF]
Cy
[µF]
R
[mΩ]

F.LL.D3.007A.BN.R1

7(7.7) 3x2 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.016A.BN.R1

16(17.5) 3x1.9 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.030A.BN.R1

30(32.9) 3x1.4 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.042A.BN.R1

42(46) 3x1.1 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.055A.BN.R1

55(60.2) 3x0.7 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.075A.BN.R1

75(82.2) 3x0.8 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.100A.BN.R1

100(109.5) 3x0.5 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.130A.BN.R1

130(142.4) 3x0.4 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.150A.BN.R1

150(164) 3x0.3 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

F.LL.D3.180A.BN.R1

180(197.1) 3x0.3 3x5.6 3x3.3 1x3.3 3x1 + 1x0.66

Dimensiuni [mm] și cabluri

Tip A B C D E F G H I

F.LL.D3.007A.BN.R1

190 70 40 160 180 20 4.5 2 M5

F.LL.D3.016A.BN.R1

250 70 45 220 235 25 5.4 2 M5

F.LL.D3.030A.BN.R1

270 85 50 240 255 30 5.4 2 M5

F.LL.D3.042A.BN.R1

310 85 50 280 295 30 5.4 2 M6

F.LL.D3.055A.BN.R1

250 90 85 220 235 60 5.4 2 M6

F.LL.D3.075A.BN.R1

270 135 80 240 255 60 6.5 3 M6

F.LL.D3.100A.BN.R1

270 150 90 240 255 65 6.5 3 M10

F.LL.D3.130A.BN.R1

270 150 90 240 255 65 6.5 3 M10

F.LL.D3.150A.BN.R1

380 170 120 350 365 102 6.5 3 M10

F.LL.D3.180A.BN.R1

380 170 120 350 365 102 6.5 3 M10
Schema
FILTRY TRÓJFAZOWE SERIA F.LL.D3 BN schemat

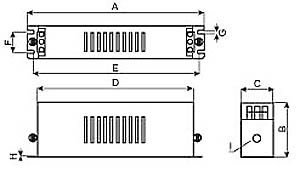

Carcasă
FILTRY TRÓJFAZOWE SERIA F.LL.D3 BN obudowa

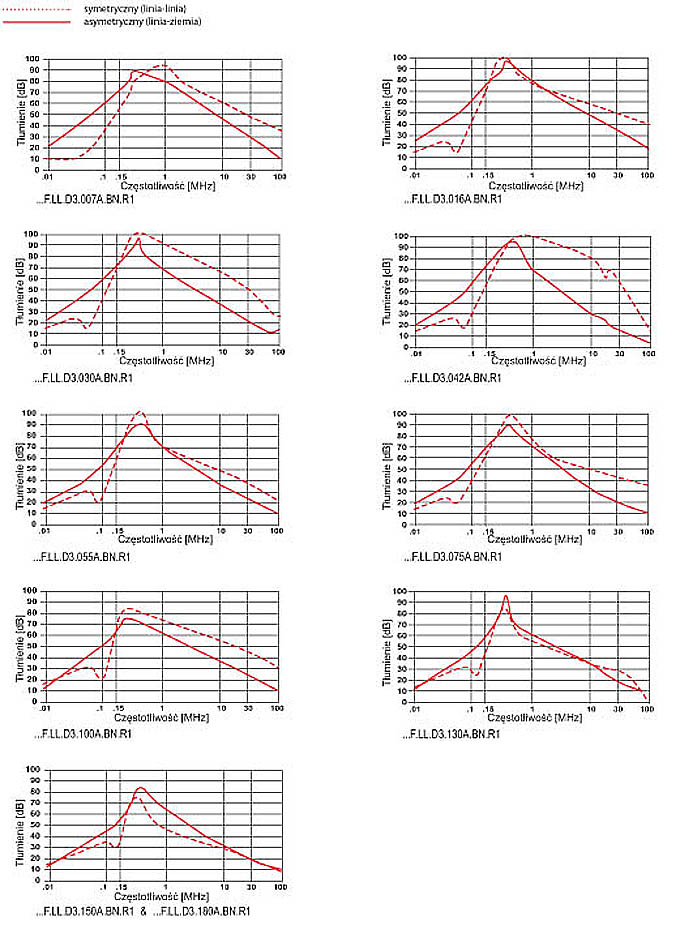

Caracteristici - atenuare
FILTRY TRÓJFAZOWE SERIA F.LL.D3 BN charakterystyki - tłumienie
