Producător: Magnetics

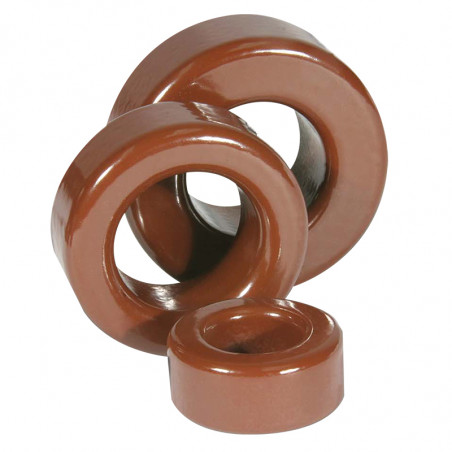

Nuclee de pulbere, nuclee toroidale Magnetics

Nuclee de pulbere: Molypermalloy (MPP) de Magnetics.


Nuclee de pulbere din aliaj:

Magnetic Molypermalloy (MPP) sunt nuclee toroidale cu un decalaj difuz.

Sunt fabricate din 79% nichel, 17% fier și 4% aliaje de molibden, ceea ce a permis obținerea celor mai mici pierderi posibile în miez, în comparație cu orice alt material pulbere.
[NBSP]
Nucleele MPP au numeroase proprietăți magnetice excelente  , cum ar fi rezistență ridicată, histereză scăzută și pierderi mici de curent curent, stabilitate excelentă după magnetizare și inductanță minimă trecute la 0,2 T cu alimentare cu curent alternativ.
[NBSP]
Este un material magnetic care asigură pierderi de putere destul de reduse ale inductorului. Nucleele MPP se caracterizează, de asemenea, printr-o stabilitate ridicată la inductanță și o stabilitate bună a temperaturii.

Nuclee de pulbere High Flux Magnetics


Nucleele  toroidale cu un decalaj difuz format din 50% nichel - 50% aliaje de fier. Aceste nuclee sunt caracterizate de valori de inducție de saturație foarte mari.

Fluxul ridicat prezintă avantaje care le fac foarte utile pentru aplicații de preîncărcare de mare putere, curent continuu și curent continuu la o putere și frecvență ridicate.

Inducția de saturație a miezului este de 1,5 T, comparativ cu 0,75 T MPP standard sau 0,45 T pentru feritele.
Pierderile de putere din miezul cu flux ridicat sunt mult mai mici decât în miezurile obișnuite de pulbere de fier.

Datorită acestor proprietăți, în cele mai multe cazuri, miezul High Flux va oferi o reducere a dimensiunii miezului de bază și, prin urmare, va reduce costul elementului de inducție și va corespunde aplicațiilor în care curentul continuu care circulă prin înfășurări este relativ ridicat.

Nuclee de pulbere cu un decalaj KOOL Mμ® difuz


Nuclee de pulbere cu un decalaj dispersat, realizate din aliaje de fier care se disting prin pierderi foarte mici pentru o gamă largă de frecvență și stabilitate relativ ridicată a parametrilor magnetici.

Magnetostricția aproape zero face ca aceste nuclee să fie ideale pentru eliminarea zgomotelor enervante la frecvențe înalte.

În aplicațiile cu frecvență ridicată, pierderea miezului din pulbere pe bază de fier poate fi un contribuitor major la creșterea temperaturii. Prin urmare, miezurile Kool Mμ sunt ideale în aplicațiile de mai sus, deoarece pierderile lor sunt mult mai mici, în urma cărora există o creștere a temperaturii mai mică și este posibilă reducerea dimensiunii miezului.

Toroidele și segmentele Kool Mu extrem de mari sunt oferite în mărimi > 101,6 mm)
Aceste forme mari sunt ideale pentru aplicații cu curent înalt, disponibile și în versiunile MPP și High Flux


Tip nucleu A
[mm]		 B
[mm]		 C
[mm]		 Ve
[mm3]
00K4741B 47.5 41 27.5 53 600
00K5528B 54.9 27.6 20.6 31 200
00K6030B 60 30 15 27 000

Simbol Geometrie Permeabilitate M Dimensiunea externă[mm] Dimensiunea internă[mm] Înălțime Ht [mm] Lungime Le [cm] Ae [cm2] AL.
00K102TC026 Toroidal 26 101.60 57.15 16.51 ND 24.27 3.56 47.90
00K102RT026 RT (toroidal) 26 101.60 57.15 16.51 158.75 35.70 3.56 29.80
00K102AR026 AR (arc) 26 dimensiuni și parametri personalizați în geometriile de mai sus
00K102IS026 IS (segment) 26 ND ND 16.51 57.15 ND ND ND
00K133TC026 Toroidal 26 132.54 78.59 25.4 ND 32.47 6.69 67.40
00K133RT026 RT (toroidal) 26 132.54 78.59 25.4 208.74 47.63 6.69 45.90
00K133AR026 AR (arc) 26 dimensiuni și parametri personalizați în geometriile de mai sus
00K133IS026 IS (segment) 26 ND ND 25.4 76.20 ND ND ND


Armături nuclee KOOL Mμ® E


Nuclee E - Nivelul de inducție a saturației cu un decalaj dispersat are proprietăți ideale pentru utilizarea lor într-o gamă largă de produse, min. Corecție PFC, sufocări, convertoare fyback etc.
Nivelul de inducție de saturație obținut al nucleelor Kool Mμto: 1,05 T. asigură o capacitate mai mare de stocare a energiei în comparație cu miezurile de ferită de tip E cu un decalaj, ceea ce face posibilă reducerea dimensiunii miezului.
Nuclee Kool Mμ E În formă de E sunt prețuri competitive în comparație cu feritele, în plus, diferența dispersată elimină problemele asociate cu decalajul vizibil. În plus, au proprietăți termice mult mai bune asociate cu pierderi reduse.i.

Nuclee de pulbere XFLUX ™


Nuclee de producție Magnetics constând din: 6, 5% siliciu și pulbere de fier. Material rezistent la temperaturi ridicate, fără îmbătrânire termică, XFLUX oferă pierderi mai mici decât în miezurile standard de pulbere.

Caracteristicile ușoare de saturație XFLUX oferă avantaje față de miezurile de ferită. Aceste nuclee sunt ideale pentru aplicațiile de sufocare cu frecvență joasă și medie, unde inductanța de vârf este critică.

Nucleele de pulbere MPP THINZ ™ sau Molypermalloy sunt fabricate din 81% nichel, fier 17% și 2% molibden. Acestea oferă cea mai mare permeabilitate magnetică printre miezurile de pulbere și o inducție destul de mare de saturație în comparație cu ferita cu un decalaj.

Nucleele THINZ se caracterizează printr-o înălțime foarte mică care permite construirea inductoarelor în înălțime de la 1,5 la 2 mm. De asemenea, se caracterizează prin stabilizare excelentă a temperaturii, inductanță ridicată la tensiunea inițială DC și pierderi mici.

Aplicație nuclee de pulbere - aplicații

Nucleele cu pulbere magnetică sunt utilizate în principal în circuitele de mare putere, în special sursele de alimentare în mod comutator, filtrele și circuitele de rezonanță, pentru a elimina interferențele de rețea, transformatoarele de impulsuri, șocurile de ieșire și curentul continuu.

  Nuclee MPP Nuclee HighFlux Nuclee Kooi mm Nuclee XFLUX
Permeabilitate 14-550 14-160 26-125 60
Pierderi cel mai mic mediu scăzut mediu
Move. vs DC bias bun bun bun cel mai bun
Ind. saturație (Bsat) 0,75 T 1,5 T 1,05 T 1,6 T
Conținut de nichel 80% 50% 0% 0%
Costuri relative mare mediu scăzut scăzut

Nuclee de pulbere - proprietățile materialului:

Material Temperatura Curie Densitate Conductivitatea termică
MPP 4600C 8,7 g/cm3 0,8 W/(cm x 0K)
High Flux 5000C 8,2 g/cm3 0,8 W/(cm x 0K)
Kool Mµ 5000C 7,0 g/cm3 0,8 W/(cm x 0K)

Inductanță și factor AL.
Inductanța nucleului poate fi calculată pe baza geometriei nucleului conform următoarei formule:

unde:

L = inductanță
µ = Permisibilitate magnetică
N = numărul de rotații
Ae = Suprafața efectivă a miezului (cm2)
Ie = Lungimea efectivă a miezului (cm)

Inductanța unei bobine pentru un număr dat de rotații este asociată cu inductanța exprimată în nH pe o rotație (la a doua putere), după formula următoare:



unde:

L = inductanță
µ = Permisibilitate magnetică
N = numărul de rotații
AL = coeficient (nH / T2)

Număr de rotații inductanță.

Următoarea formulă poate fi utilizată pentru a determina valoarea aproximativă a fluxului de împrăștiere pentru o inducție magnetică dată. Această formulă a fost elaborată pe baza datelor istorice ale nucleelor testate în Magnetics.

Trebuie amintit că aceasta este doar o valoare aproximativă, presupunând înfășurări uniform distanțate. Se poate aștepta o abatere de până la ± 50% de la acest rezultat.

unde:

LLK = Inductanță de dispersie (mH)
N = numărul de rotații
Ae = Suprafața efectivă a miezului (cm2)
Ie = Lungimea efectivă a miezului (cm)

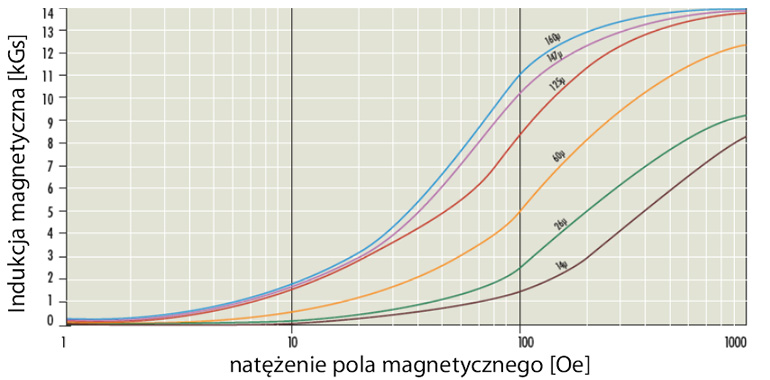

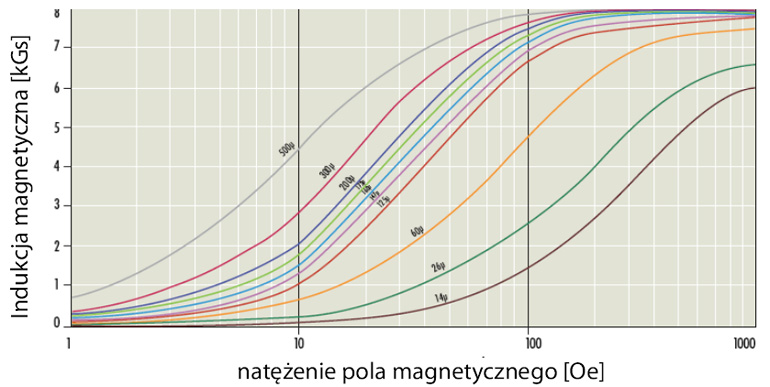

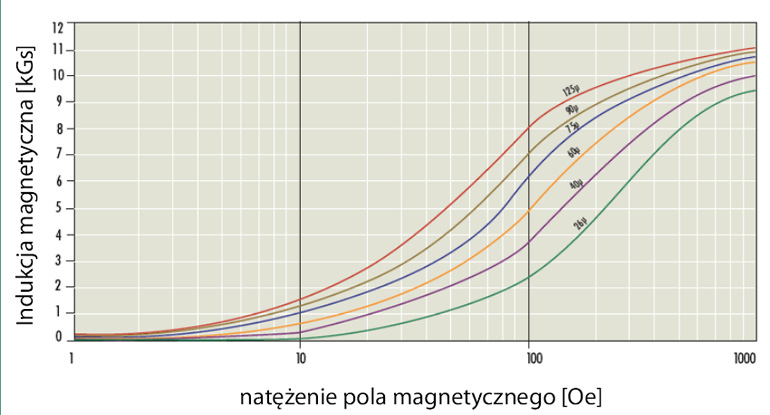

Curbe de magnetizare:


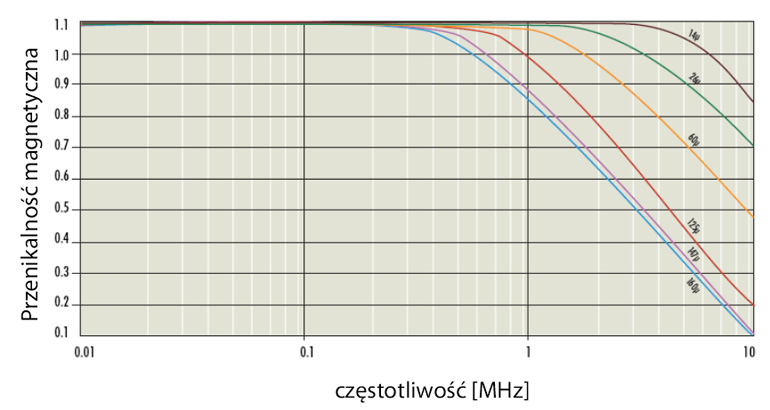

Material MPPM

Material High Flux

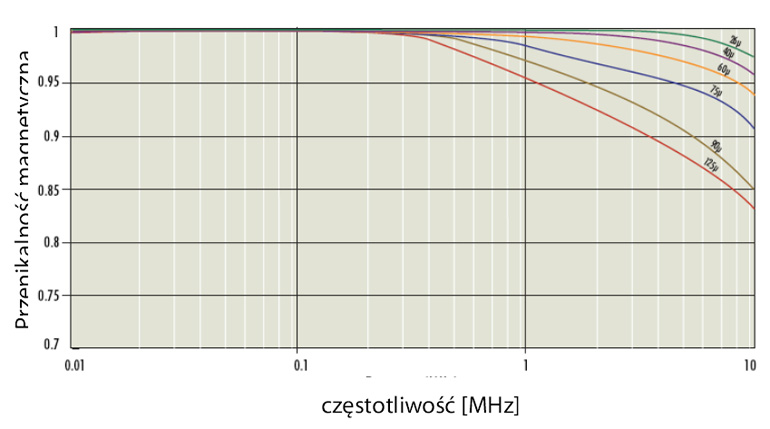

Material Kool Mµ

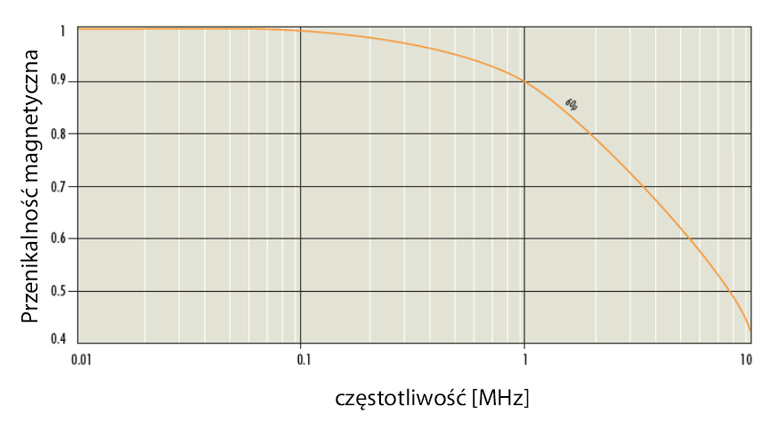

Material XFlux




Dimensiuni

Nuclee Kool Mµ - E și accesorii
Marca A [mm] B [mm] c [mm] D [min] E [min] F [min] L [nom] M [min]
00K1207E (EF 12.6) 12.70 6.40 3.56 4.42 8.89 3.56 1.78 2.64
00K1808E (EI-187) 19.30 8.10 4.78 5.54 13.90 4.78 2.39 4.65
00K2510E (E-2425) 25.40 9.53 6.53 6.22 18.80 6.22 3.17 6.25
00K3007E (DIN 30/7) 30.10 15.01 7.06 9.70 19.50 6.96 5.11 6.46
00K3515E (EI-375) 34.54 14.10 9.35 9.65 25.30 9.32 4.45 7.87
00K4017E (EE 42/11) 42.80 21.10 10.80 15.00 30.40 11.90 5.95 9.27
00K4020E (DIN42/15) 42.80 21.10 15.40 15.00 30.40 11.90 5.95 9.27
00K4022E (DIN42/20) 42.80 21.10 20.00 15.00 30.40 11.90 5.95 9.27
00K4317E (EI-21) 40.90 16.50 12.50 10.40 28.30 12.50 6.00 7.90
00K5528E (DIN55/21) 54.90 27.60 20.60 18.50 37.50 16.80 8.38 10.30
00K5530E (DIN55/25) 54.90 27.60 24.61 18.50 37.50 16.80 8.38 10.30
00K6527E (Metric E65) 65.10 32.50 27.00 22.20 44.20 19.70 10.00 12.10
00K7228E (F11) 72.39 27.94 19.05 17.78 52.63 19.05 9.52 16.89
00K8020E (Metric E80) 80.01 38.10 19.81 28.14 59.28 19.81 9.91 19.81
00K8044E 80.01 45.09 19.81 34.67 59.28 19.81 9.91 20.19
00K130LE 130.3 32.5 54 22 108.4 20 10 44.2
OOK160LE 160 38.1 39.6 28.1 138.2 19.8 9.9 59.3

Proprietăți magnetice



Tip AL nH/Zwoje2±8% l e [mm] A e [mm2] V e [mm3]
26µ 40µ 60µ 90µ
00K1207E*** - - - 57     385
00K1808E*** 26 35 48 69     914
00K2510E*** 39 52 70 100   38.5 1 870
00K3007E*** 33 46 71 92 65.6 60.1 3 940
00K3515E*** 56 75 102 146 69.4 84.0 5 830
00K4017E*** 59 108 105 151 98,4 128 12 600
00K4020E*** 80 108 150 217 98.4 183 18 000
00K4022E*** 104 140 194 281 98.4 237 23 300
00K4317E*** 88 119 163 234 77.5 152 11 800
00K5528E*** 116 157 219 NA 123 350 43 100
00K5530E*** 138 187 261 NA 123 417 51 400
00K6527E*** 162 230 300 NA 147 540 79 400
00K7228E*** 130 173 236 NA 137 368 50 300
00K8020E*** 103 145 190 NA 185 389 72 100
00K8044E*** 91 - - NA 208 389 80 910
00K130LE*** 254 -- -- NA 219 1080 237 000
00K145LE*** 190 - - NA 210 736 155 000
00K160LE*** 180       273 778 212 000


*** Introduceți codul materialului în loc, de exemplu, pentru 60µ codul va fi 00K1808E060

mai puțin
Citeste mai mult

Trimite o cerere

Sunteți interesat de acest produs? Aveți nevoie de informații suplimentare sau de prețuri individuale?

Contactează-ne

CERETI PRODUSUL close
Mesaj trimis cu succes.
CERETI PRODUSUL close
Naviga

Adaugă la lista de dorințe

trebuie să fii logat

Nuclee de pulbere: Molypermalloy (MPP) de Magnetics.


Nuclee de pulbere din aliaj:

Magnetic Molypermalloy (MPP) sunt nuclee toroidale cu un decalaj difuz.

Sunt fabricate din 79% nichel, 17% fier și 4% aliaje de molibden, ceea ce a permis obținerea celor mai mici pierderi posibile în miez, în comparație cu orice alt material pulbere.
[NBSP]
Nucleele MPP au numeroase proprietăți magnetice excelente  , cum ar fi rezistență ridicată, histereză scăzută și pierderi mici de curent curent, stabilitate excelentă după magnetizare și inductanță minimă trecute la 0,2 T cu alimentare cu curent alternativ.
[NBSP]
Este un material magnetic care asigură pierderi de putere destul de reduse ale inductorului. Nucleele MPP se caracterizează, de asemenea, printr-o stabilitate ridicată la inductanță și o stabilitate bună a temperaturii.

Nuclee de pulbere High Flux Magnetics


Nucleele  toroidale cu un decalaj difuz format din 50% nichel - 50% aliaje de fier. Aceste nuclee sunt caracterizate de valori de inducție de saturație foarte mari.

Fluxul ridicat prezintă avantaje care le fac foarte utile pentru aplicații de preîncărcare de mare putere, curent continuu și curent continuu la o putere și frecvență ridicate.

Inducția de saturație a miezului este de 1,5 T, comparativ cu 0,75 T MPP standard sau 0,45 T pentru feritele.
Pierderile de putere din miezul cu flux ridicat sunt mult mai mici decât în miezurile obișnuite de pulbere de fier.

Datorită acestor proprietăți, în cele mai multe cazuri, miezul High Flux va oferi o reducere a dimensiunii miezului de bază și, prin urmare, va reduce costul elementului de inducție și va corespunde aplicațiilor în care curentul continuu care circulă prin înfășurări este relativ ridicat.

Nuclee de pulbere cu un decalaj KOOL Mμ® difuz


Nuclee de pulbere cu un decalaj dispersat, realizate din aliaje de fier care se disting prin pierderi foarte mici pentru o gamă largă de frecvență și stabilitate relativ ridicată a parametrilor magnetici.

Magnetostricția aproape zero face ca aceste nuclee să fie ideale pentru eliminarea zgomotelor enervante la frecvențe înalte.

În aplicațiile cu frecvență ridicată, pierderea miezului din pulbere pe bază de fier poate fi un contribuitor major la creșterea temperaturii. Prin urmare, miezurile Kool Mμ sunt ideale în aplicațiile de mai sus, deoarece pierderile lor sunt mult mai mici, în urma cărora există o creștere a temperaturii mai mică și este posibilă reducerea dimensiunii miezului.

Toroidele și segmentele Kool Mu extrem de mari sunt oferite în mărimi > 101,6 mm)
Aceste forme mari sunt ideale pentru aplicații cu curent înalt, disponibile și în versiunile MPP și High Flux


Tip nucleu A
[mm]		 B
[mm]		 C
[mm]		 Ve
[mm3]
00K4741B 47.5 41 27.5 53 600
00K5528B 54.9 27.6 20.6 31 200
00K6030B 60 30 15 27 000

Simbol Geometrie Permeabilitate M Dimensiunea externă[mm] Dimensiunea internă[mm] Înălțime Ht [mm] Lungime Le [cm] Ae [cm2] AL.
00K102TC026 Toroidal 26 101.60 57.15 16.51 ND 24.27 3.56 47.90
00K102RT026 RT (toroidal) 26 101.60 57.15 16.51 158.75 35.70 3.56 29.80
00K102AR026 AR (arc) 26 dimensiuni și parametri personalizați în geometriile de mai sus
00K102IS026 IS (segment) 26 ND ND 16.51 57.15 ND ND ND
00K133TC026 Toroidal 26 132.54 78.59 25.4 ND 32.47 6.69 67.40
00K133RT026 RT (toroidal) 26 132.54 78.59 25.4 208.74 47.63 6.69 45.90
00K133AR026 AR (arc) 26 dimensiuni și parametri personalizați în geometriile de mai sus
00K133IS026 IS (segment) 26 ND ND 25.4 76.20 ND ND ND


Armături nuclee KOOL Mμ® E


Nuclee E - Nivelul de inducție a saturației cu un decalaj dispersat are proprietăți ideale pentru utilizarea lor într-o gamă largă de produse, min. Corecție PFC, sufocări, convertoare fyback etc.
Nivelul de inducție de saturație obținut al nucleelor Kool Mμto: 1,05 T. asigură o capacitate mai mare de stocare a energiei în comparație cu miezurile de ferită de tip E cu un decalaj, ceea ce face posibilă reducerea dimensiunii miezului.
Nuclee Kool Mμ E În formă de E sunt prețuri competitive în comparație cu feritele, în plus, diferența dispersată elimină problemele asociate cu decalajul vizibil. În plus, au proprietăți termice mult mai bune asociate cu pierderi reduse.i.

Nuclee de pulbere XFLUX ™


Nuclee de producție Magnetics constând din: 6, 5% siliciu și pulbere de fier. Material rezistent la temperaturi ridicate, fără îmbătrânire termică, XFLUX oferă pierderi mai mici decât în miezurile standard de pulbere.

Caracteristicile ușoare de saturație XFLUX oferă avantaje față de miezurile de ferită. Aceste nuclee sunt ideale pentru aplicațiile de sufocare cu frecvență joasă și medie, unde inductanța de vârf este critică.

Nucleele de pulbere MPP THINZ ™ sau Molypermalloy sunt fabricate din 81% nichel, fier 17% și 2% molibden. Acestea oferă cea mai mare permeabilitate magnetică printre miezurile de pulbere și o inducție destul de mare de saturație în comparație cu ferita cu un decalaj.

Nucleele THINZ se caracterizează printr-o înălțime foarte mică care permite construirea inductoarelor în înălțime de la 1,5 la 2 mm. De asemenea, se caracterizează prin stabilizare excelentă a temperaturii, inductanță ridicată la tensiunea inițială DC și pierderi mici.

Aplicație nuclee de pulbere - aplicații

Nucleele cu pulbere magnetică sunt utilizate în principal în circuitele de mare putere, în special sursele de alimentare în mod comutator, filtrele și circuitele de rezonanță, pentru a elimina interferențele de rețea, transformatoarele de impulsuri, șocurile de ieșire și curentul continuu.

  Nuclee MPP Nuclee HighFlux Nuclee Kooi mm Nuclee XFLUX
Permeabilitate 14-550 14-160 26-125 60
Pierderi cel mai mic mediu scăzut mediu
Move. vs DC bias bun bun bun cel mai bun
Ind. saturație (Bsat) 0,75 T 1,5 T 1,05 T 1,6 T
Conținut de nichel 80% 50% 0% 0%
Costuri relative mare mediu scăzut scăzut

Nuclee de pulbere - proprietățile materialului:

Material Temperatura Curie Densitate Conductivitatea termică
MPP 4600C 8,7 g/cm3 0,8 W/(cm x 0K)
High Flux 5000C 8,2 g/cm3 0,8 W/(cm x 0K)
Kool Mµ 5000C 7,0 g/cm3 0,8 W/(cm x 0K)

Inductanță și factor AL.
Inductanța nucleului poate fi calculată pe baza geometriei nucleului conform următoarei formule:

unde:

L = inductanță
µ = Permisibilitate magnetică
N = numărul de rotații
Ae = Suprafața efectivă a miezului (cm2)
Ie = Lungimea efectivă a miezului (cm)

Inductanța unei bobine pentru un număr dat de rotații este asociată cu inductanța exprimată în nH pe o rotație (la a doua putere), după formula următoare:



unde:

L = inductanță
µ = Permisibilitate magnetică
N = numărul de rotații
AL = coeficient (nH / T2)

Număr de rotații inductanță.

Următoarea formulă poate fi utilizată pentru a determina valoarea aproximativă a fluxului de împrăștiere pentru o inducție magnetică dată. Această formulă a fost elaborată pe baza datelor istorice ale nucleelor testate în Magnetics.

Trebuie amintit că aceasta este doar o valoare aproximativă, presupunând înfășurări uniform distanțate. Se poate aștepta o abatere de până la ± 50% de la acest rezultat.

unde:

LLK = Inductanță de dispersie (mH)
N = numărul de rotații
Ae = Suprafața efectivă a miezului (cm2)
Ie = Lungimea efectivă a miezului (cm)
Curbe de magnetizare:


Material MPPM

Material High Flux

Material Kool Mµ

Material XFlux




Dimensiuni

Nuclee Kool Mµ - E și accesorii
Marca A [mm] B [mm] c [mm] D [min] E [min] F [min] L [nom] M [min]
00K1207E (EF 12.6) 12.70 6.40 3.56 4.42 8.89 3.56 1.78 2.64
00K1808E (EI-187) 19.30 8.10 4.78 5.54 13.90 4.78 2.39 4.65
00K2510E (E-2425) 25.40 9.53 6.53 6.22 18.80 6.22 3.17 6.25
00K3007E (DIN 30/7) 30.10 15.01 7.06 9.70 19.50 6.96 5.11 6.46
00K3515E (EI-375) 34.54 14.10 9.35 9.65 25.30 9.32 4.45 7.87
00K4017E (EE 42/11) 42.80 21.10 10.80 15.00 30.40 11.90 5.95 9.27
00K4020E (DIN42/15) 42.80 21.10 15.40 15.00 30.40 11.90 5.95 9.27
00K4022E (DIN42/20) 42.80 21.10 20.00 15.00 30.40 11.90 5.95 9.27
00K4317E (EI-21) 40.90 16.50 12.50 10.40 28.30 12.50 6.00 7.90
00K5528E (DIN55/21) 54.90 27.60 20.60 18.50 37.50 16.80 8.38 10.30
00K5530E (DIN55/25) 54.90 27.60 24.61 18.50 37.50 16.80 8.38 10.30
00K6527E (Metric E65) 65.10 32.50 27.00 22.20 44.20 19.70 10.00 12.10
00K7228E (F11) 72.39 27.94 19.05 17.78 52.63 19.05 9.52 16.89
00K8020E (Metric E80) 80.01 38.10 19.81 28.14 59.28 19.81 9.91 19.81
00K8044E 80.01 45.09 19.81 34.67 59.28 19.81 9.91 20.19
00K130LE 130.3 32.5 54 22 108.4 20 10 44.2
OOK160LE 160 38.1 39.6 28.1 138.2 19.8 9.9 59.3

Proprietăți magnetice



Tip AL nH/Zwoje2±8% l e [mm] A e [mm2] V e [mm3]
26µ 40µ 60µ 90µ
00K1207E*** - - - 57     385
00K1808E*** 26 35 48 69     914
00K2510E*** 39 52 70 100   38.5 1 870
00K3007E*** 33 46 71 92 65.6 60.1 3 940
00K3515E*** 56 75 102 146 69.4 84.0 5 830
00K4017E*** 59 108 105 151 98,4 128 12 600
00K4020E*** 80 108 150 217 98.4 183 18 000
00K4022E*** 104 140 194 281 98.4 237 23 300
00K4317E*** 88 119 163 234 77.5 152 11 800
00K5528E*** 116 157 219 NA 123 350 43 100
00K5530E*** 138 187 261 NA 123 417 51 400
00K6527E*** 162 230 300 NA 147 540 79 400
00K7228E*** 130 173 236 NA 137 368 50 300
00K8020E*** 103 145 190 NA 185 389 72 100
00K8044E*** 91 - - NA 208 389 80 910
00K130LE*** 254 -- -- NA 219 1080 237 000
00K145LE*** 190 - - NA 210 736 155 000
00K160LE*** 180       273 778 212 000


*** Introduceți codul materialului în loc, de exemplu, pentru 60µ codul va fi 00K1808E060
