Producător: PIXSYS

Panouri HMI.

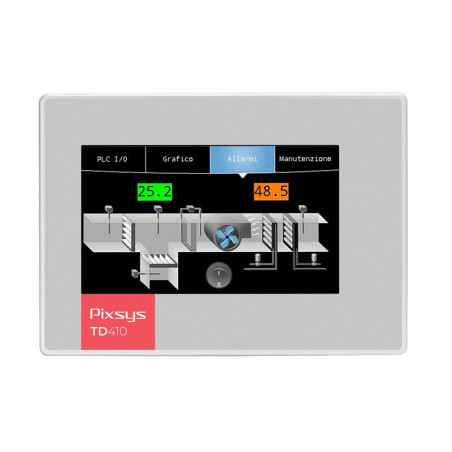

PANELE HMI- Driver integrat PLC PLC Arm Cortex®-A8, Windows 7 Embedded Compact



Instrument software standard IEC61131-3 - grafică vectorială
Opțională fișă de card I / O analogică / digitală
Accelerator grafic integrat cu procesor de 1 GHz Carcasă robustă din aluminiu



Model L H W L (dimensiunea lățimii găurilor) H (înălțimea înălțimii găurii)
TD410 140 100 38 132 90
TD710 204 160 35 181 144
TD810 274 216 35 259 202
TD820 317 256 35 302 242

Parametri principali:
TD410

TD710

TD810

TD820
Ecran 4.3” TFT 480 x 272 7” TFT 800 x 480 10” TFT 800 x 600 12” TFT 1280 x 800
Ecran tactil Rezistiv Rezistiv Rezistiv Rezistiv
Dimensiuni generale (mm) 140 x 100 x 38 204 x 160 x 35 274 x 216 x 35 317 x 256 x 35
Dimensiuni găuri (mm) 132 x 90 181 x 144 259 x 202 302 x 242
Putere 12..24 V AC / DC - 3,7 W 12..24 V AC / DC - 6,5 W 12..24 V AC / DC - 7,5 W 12..24 V AC / DC - 8,5 W
Porturi seriale RS485 - CAN - 2 USB RS232 - RS485
CAN - 3 USB
RS232 - RS485
CAN - 3 USB
RS232 - RS485
CAN - 3 USB
Ethernet 10 / 100 Mbit/s 10 / 100 Mbit/s 10/100/1000 Mbit/s 2 x 10/100/1000 Mbit/s
Mărire I/O
SLOT 1
ETD1644 ETD1644 ETD1644 ETD1644
Mărire I/O
SLOT 2
ETD1644 ETD1644 ETD1644
Mărire I/O
SLOT 3
SOFT-PLC
FUNCȚII SOFTWARE
Sistem de operare Windows 7 Embedded Compact Windows 7 Embedded Compact Windows 7 Embedded Compact Windows 7 Embedded Compact
Protocol de comunicare Modbus - RTU - Modbus TCP/IP - CAN Modbus - RTU - Modbus TCP/IP - CAN Modbus - RTU - Modbus TCP/IP - CAN Modbus - RTU - Modbus TCP/IP - CAN
CPU CORTEX-A8 @1.0GHz CORTEX-A8 @1.0GHz CORTEX-A8 @1.0GHz CORTEX-A8 @1.0GHz
RAM 512 MB DDR3 512 MB DDR3 512 MB DDR3 512 MB DDR3
Disc 4GB 4GB 4GB 4GB
Fără ventilator (0-45 ° C)
UPS (închis asistat)
