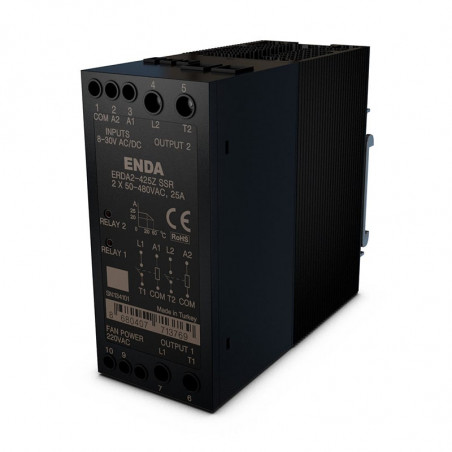

Relee duble semiconductoare integrate cu o radiator din șină DIN
  • Relee duble semiconductoare integrate cu o radiator din șină DIN
  • Relee duble semiconductoare integrate cu o radiator din șină DIN
  • Relee duble semiconductoare integrate cu o radiator din șină DIN
  • Relee duble semiconductoare integrate cu o radiator din șină DIN

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Sisel

Relee duble semiconductoare integrate cu o radiator din șină DIN

Relee duble semiconductoare integrate cu o radiator din șină DIN

Caracteristici cheie:
  • Curent nominal AC: 2x25A sau 2x40A
  • Tensiune nominală: 280V AC / DC sau 90-250V AC
  • Semnalizare LED
  • Comutarea tensiunii zero
  • Poate fi utilizat în sisteme trifazate
  • Protecție împotriva supratensiunii varistorilor încorporate
  • Montare pe șină DIN
  • Îndeplinește standardele CE


Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN oznaczanie


Condiții de mediu
Temperatura de lucru / depozitare -25... +60oC / -30... +100 oC
Categoria de supratensiune II
Înălțimea maximă de lucru (npm) max. 1000m
Grad de protecție IP20 de EN60529

Parametri de ieșire
Marca

ERxA2-225Z

ERxA2-240Z-F

ERxA2-425Z

ERxA2-440Z-F

Curent de încărcare, AC51/25OC (Arms) 2x25 2x40 2x25 2x40
Tensiunea de ieșire  [Vrms] 24 - 280 50 - 480
Curent de suprasarcină t=1s/25°C [Arms] 85 150 70 110
Curent unic/25°C [Arms] 250 400 190 290
Scăderea tensiunii [Vrms] 1,6 1,8
Curent de scurgere [mArms] 5 8
Integral termic I2t t=10ms [A2s] 340 880 265 610
Frecvență [Hz] 50 - 60 50 - 60
Curent minim (mArms) 160 200

Parametri de intrare

Marca

ERDA2-xxxZ

ERAA2-xxxZ

Intervalul de tensiune de control 2 x 8 - 30Vac/dc 2 x 90 - 240Vac
Tensiunea de comutare > 6Vac/dc > 75Vac
Oprirea tensiunii < 2Vac/dc < 6Vac
Curent de intrare < 2 x 17mAac/2 x10mAdc < 2 x 8mAac
La timp   maxim ½ perioadă maxim 1 perioadă
Timpul liber maxim ½ perioadă maxim 2 perioade
Semnalizare LED dacă tensiunea de intrare > 6Vac / dc LED-ul este pornit dacă tensiunea de intrare > 75Vac / dc LED-ul este pornit

Parametri generali

Marca

ERxA2-x25Z

ERxA2-x40Z-F

Dimensiuni G46xY100xD117mm G46xY110xD117mm
Greutate   475 g  500 g
Tensiune de izolare 2500Vrms între intrare și ieșire   timp de 1 min.
Norma EN 60947-4-3
Montare na szynie DIN EN60715,TH35 or G-32
Materialul carcasei plastic auto-stingător (conform EN 60695-11-10 V-O)
Ventilator (opțiune) Comandat termostatic, pornit la 50oC, puterea ventilatorului 90-250Vac

Dimensiuni

Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN wymiary Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN wymiar

Caracteristici
Schema de conectare
Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN charakterystyka Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN schemat połączenia

Exemple de conexiune

Aplicație cu 1 fază Aplicație trifazată cu două SSR-uri
Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN aplikacja 1-fazowa Podwójne przekaźniki półprzewodnikowe zintegrowane z radiatorem na szynę DIN aplikacja 3-fazowa
