Producător: ZIEHL

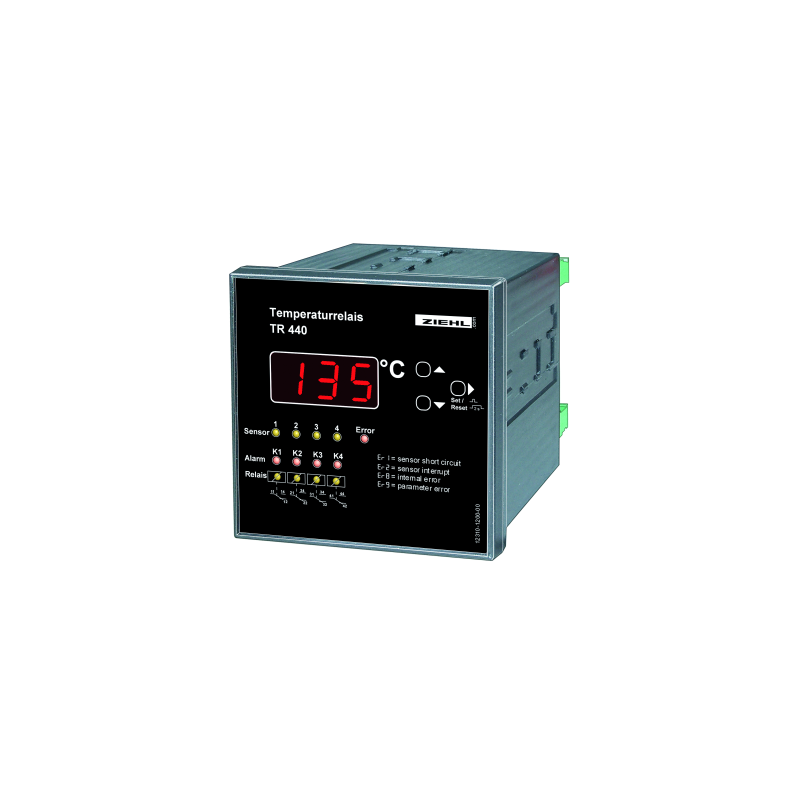

TR440-BASIC - Releu de temperatură de protecție a transformatorului - T224184

  • T224184
  • Tip de produs Motor IP54, electronica IP20
  • Informaţii suplimentare Aluminiu turnat sub presiune, vopsit în negru
  • Tensiunea de alimentare AC/DC 24 - 240 V
  • Execuţie Aluminiu. Carcasă cu inel de împământare pentru șurub M4 x 8 (Torx). Versiune 48V, șuruburi incluse.
  • Certificat IP 30 (IP 44, cu suport și capac)
  • Funcția de ieșire Ieșiri/Relee, Interfață/Bus
  • Valoare măsurată Protecție la impedanță

Releu de temperatură pentru a proteja transformatoarele împotriva temperaturii excesive și pentru a controla un ventilator.
Temperaturile din înfășurări sunt monitorizate cu trei senzori Pt 100. Temperatura centrală poate fi monitorizată cu un al patrulea senzor.
Cele 4 relee de alarmă/ieșire sunt folosite pentru a controla ventilatorul, pentru a semnala o avertizare prealabilă și pentru a opri transformatorul. Diverse programe facilitează utilizarea alarmei în mod ideal pentru fiecare aplicație. În funcție de program, de ex. este disponibil un releu suplimentar pentru mesajul de defecțiune sau pentru declanșarea din cauza depășirii temperaturii maxime la miez.

Alte utilizări

Alternativ, cu al patrulea senzor se poate monitoriza temperatura încăperii în care se află transformatorul și, cu alarma, poate fi controlată ventilația încăperii. Dispozitivul poate fi folosit și pentru alte sarcini de monitorizare a temperaturii
de ex., pentru motoare.

Prezentare generală a funcțiilor

  • 4 intrări senzor Pt 100 (RTD), conexiune cu 2 sau 3 fire
  • Interval mare de monitorizare -199…+850°C / -199°C / -199°F...
  • Relee
  • Afișaj digital cu 3 cifre (rezoluție 1°C / 1°F)
  • Senzor 4 LED-uri
  • Releu 4 LED-uri
  • Alarma 4 LED-uri
  • Eroare 1 LED
  • Tensiune de control AC/DC 24-240 V
  • Afișaj clar și valoare minimă poate fi salvată
  • blocare împotriva modificărilor neintenționate/neautorizate ale setărilor
  • Interfață RS 485 opțională cu protocol Modbus RTU
  • EasySimulation pentru simularea simplă a valorii senzorului

mai puțin
Citeste mai mult
