Hersteller: ZIEHL

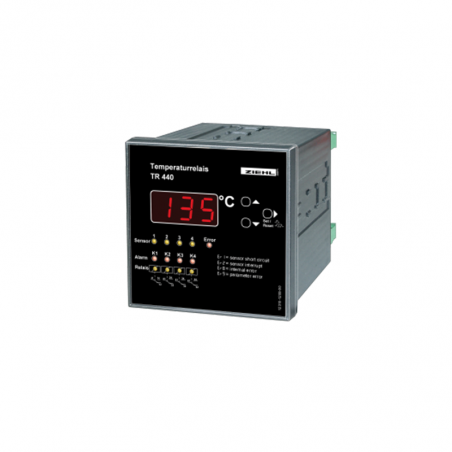

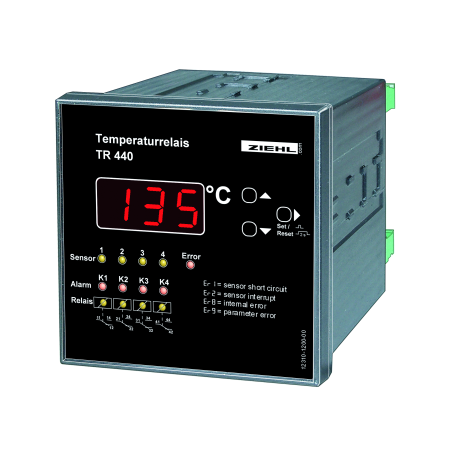

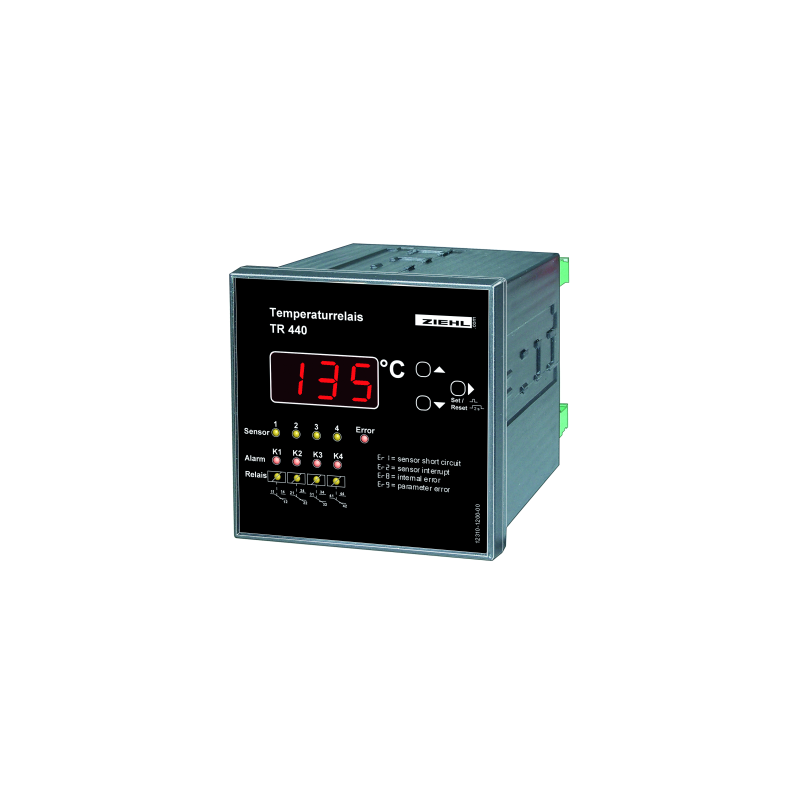

TR440-BASIC - Transformatorschutz-Temperaturrelais - T224184

  • T224184
  • Produkttyp IP54-Motor, IP20-Elektronik
  • Zusätzliche Information Aluminium-Druckguss, schwarz lackiert
  • Versorgungsspannung AC/DC 24 - 240 V
  • Ausführung Aluminium. Gehäuse mit Erdungsöse für M4 x 8 (Torx) Schraube. 48V Version, Schrauben inklusive.
  • Zertifikat IP 30 (IP 44, mit Halterung und Abdeckung)
  • Ausgangsfunktion Ausgänge/Relais, Schnittstelle/Bus
  • Gemessener Wert Impedanzschutz

Temperaturrelais zum Schutz von Transformatoren vor Übertemperatur und zur Steuerung eines Lüfters.
Die Temperaturen in den Wicklungen werden mit drei Pt 100-Sensoren überwacht. Die Kerntemperatur kann mit einem vierten Sensor überwacht werden.
Die 4 Alarm-/Ausgangsrelais dienen zur Steuerung des Lüfters, zur Signalisierung einer Vorwarnung und zur Abschaltung des Transformators. Verschiedene Programme ermöglichen es, den Alarm optimal für jede Anwendung zu nutzen. Je nach Programm steht z. B. ein zusätzliches Relais für die Fehlermeldung oder zur Auslösung bei Überschreitung der maximalen Kerntemperatur zur Verfügung.

Weitere Einsatzmöglichkeiten

Alternativ kann mit dem vierten Sensor die Temperatur des Raumes, in dem sich der Transformator befindet, überwacht und mit dem Alarm die Raumbelüftung gesteuert werden. Das Gerät kann auch für andere Aufgaben zur Temperaturüberwachung eingesetzt werden,
z.B. für Motoren.

Funktionen im Überblick

  • 4 Sensoreingänge Pt 100 (RTD), 2- oder 3-Leiteranschluss
  • Großer Überwachungsbereich -199…+850°C / -199...+999°F
  • 4 Alarme / Relais
  • 3-stellige Digitalanzeige (Auflösung 1°C / 1°F)
  • 4 LEDs Sensor
  • 4 LEDs Relais
  • 4 LEDs Alarm
  • 1 LED Fehler
  • Steuerspannung AC/DC 24-240 V
  • Eindeutige Anzeigen und einfache Programmierung
  • Min.- und Max.-Sensorwerte speicherbar
  • Codesperre gegen unbeabsichtigte / unbefugte Änderungen der Einstellungen
  • Optionale RS 485 Schnittstelle mit Modbus RTU Protokoll
  • EasySimulation für einfache Sensorwertsimulation
