Przekaźnik termiczny TR440
  • Przekaźnik termiczny TR440

Zdjęcia mają charakter wyłącznie informacyjny. Zobacz specyfikację produktu

proszę używać znaków łacińskich

Producent: ZIEHL

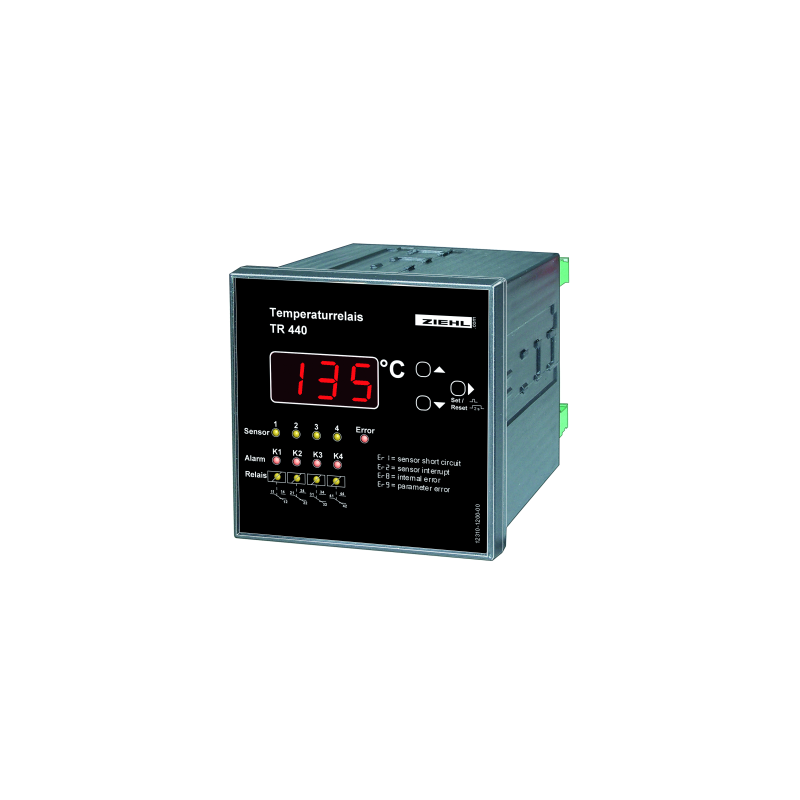

Przekaźnik termiczny TR440

Opis produktu

Przekaźnik temperatury do ochrony transformatorów przed nadmierną temperaturą i sterowania wentylatorem. Temperatury w uzwojeniach są monitorowane za pomocą trzech czujników Pt 100. Temperatura rdzenia może być monitorowana za pomocą czwartego czujnika.
4 przekaźniki alarmów / wyjścia służą do sterowania wentylatorem, sygnalizowania ostrzeżenia z wyprzedzeniem i wyłączania transformatora. Różne programy ułatwiają korzystanie z alarmu idealnie dla każdej aplikacji. W zależności od programu, np. Dostępny jest dodatkowy przekaźnik dla komunikatu o błędzie lub do wyzwalania z powodu przekroczenia maksymalnej temperatury rdzenia.


Inne zastosowania

Alternatywnie, za pomocą czwartego czujnika można monitorować temperaturę pomieszczenia, w którym znajduje się transformator, a za pomocą alarmu można kontrolować wentylację pomieszczenia. Urządzenie może być również wykorzystywane do innych zadań monitorowania temperatury, np. Do silników.


Przegląd funkcji

  • 4 wejścia czujników Pt 100 (RTD), połączenie 2 lub 3-przewodowe
  • Duży zakres monitorowania -199… + 850 ° C / -199 ... + 999 ° F
  • 4 alarmy / przekaźniki
  • 3-cyfrowy wyświetlacz cyfrowy (rozdzielczość 1 ° C / 1 ° F)
  • Czujnik 4 diod LED
  • Przekaźnik 4 diod LED
  • Alarm 4 diod LED
  • Błąd 1 diody LED
  • Napięcie sterujące 24 V AC / DC
  • Przejrzyste wyświetlacze i proste programowanie
  • Można zapisać minimalne i maksymalne wartości czujnika
  • Blokada kodu przed niezamierzonymi / nieautoryzowanymi zmianami ustawień
  • Opcjonalny interfejs RS 485 z protokołem Modbus RTU
  • EasySimulation do prostej symulacji wartości czujnika

Produkt występuje w dwóch wersjach:

T224184 brak interfejsu RS485
T224185 interfejs RS485


Dane techniczne

Napięcie sterujące Us AC / DC 24 - 240 V, 0/50/60 Hz, <2 W
Granice Prąd stały 20,4 - 297 V
Prąd przemienny 20 - 264 V.
Podłączenie czujnika Pt 100 zgodnie z EN 60751 (wersja 2/3-przewodowa)
Skala -199 ° C. 850 ° C / -199 ° F .. 999 ° F
Rezystancja czujnika + res linii. max. 500 Ohm
Prąd czujnika ≤ 0,7 mA
Cykl pomiarowy / czas pomiaru <2,5 s
Tolerancja ± 1 ° C, ± 1 cyfra
Dryft temperaturowy <0,04 ° C / K
Dane przekaźnika K2, K3 i K4 Styk przełączający 3 x 1
Napięcie przełączania max. AC 415 V.
Prąd przełączania max. 6 A.
Zdolność przełączania max. 2000 VA (obciążenie omowe)
maks. 120 W przy 24 V DC
Nominalny prąd roboczy dla przełącznika zmiany kierunku 3 A AC15 250 V; 2 A DC13 24 V.
Zalecany bezpiecznik szeregowy 3.15 Powolne uderzenie (gL)
Okres użytkowania, mechaniczny 3 x 107 cykli operacyjnych
Kontakt z żywotnością elektryczną 1 x 105 cykli roboczych przy 240 V / 6 A.
Współczynnik redukcji przy cos ϕ 0,3 0,5


Dane przekaźnika K1

  1 przełącznik cofania
Napięcie przełączania max. AC 400 V.
Konwencjonalny prąd cieplny Ith max. 10 A
Prąd rozruchowy (przy 10% ED) 30 A maks. 4 s
Nominalny prąd roboczy Ie (AC 15) 6 A AC 250 V.
Zalecany bezpiecznik szeregowy gG / gL 10 A
Okres użytkowania, mechaniczny 30 x 106 cykli operacyjnych
Kontakt z żywotnością elektryczną 1 x 106 cykli roboczych przy 250 V AC / 6 A
2 x 105 cykli roboczych przy 250 V AC / 10 A cos ϕ 0,6


Warunki badania (EN 50178 / EN 61010-1)

Znamionowe napięcie udarowe wytrzymywane 4000 V.
Poziom zanieczyszczenia 3)
Znamionowe napięcie izolacji Ui 250 V.
Czas operacyjny 100%
Dopuszczalna temperatura otoczenia -40 ° C ... +65 ° C
EN 60068-2-2 suche ciepło
Kompatybilność EMC EN 61000-6-2
Zakłócenia elektryczne EMC EN 61000-6-3
Odporność na wibracje EN 60068-2-6 2… 25 Hz ± 1,6 mm
25 ... 150 Hz 5 g
Izolacja galwaniczna Us - przekaźniki, czujniki, (RS 485) .....
Przekaźniki DC 3820 V - czujniki, (RS 485) ..... DC 3820 V
Bez izolacji galwanicznej (tylko urządzenia z interfejsem RS 485) RS 485 - czujniki


Obudowa (obudowa do monitorowania panelu SE 2)

Wymiary (szer. X wys. X gł.) 96 x 96 x 80 mm
Połączenie linii jednożyłowe na 1 x 2,5 mm2
Drobno spleciony z tulejką z drutu na 1 x 2,5 mm2
Ochrona wewnętrzna obudowy Panel przedni IP 54 (z uszczelką), tylny IP 20
Rodzaj zabezpieczenia listwy zaciskowej IP 20
Montowanie Montaż panelowy, Wycięcie 91 +0,7 x 91 +0,7 mm
Waga app. 310 g
