Fabricante: ZIEHL

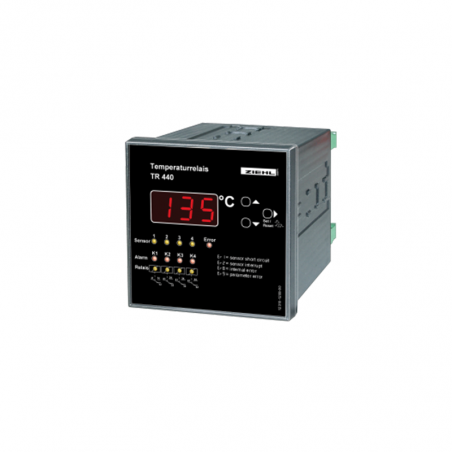

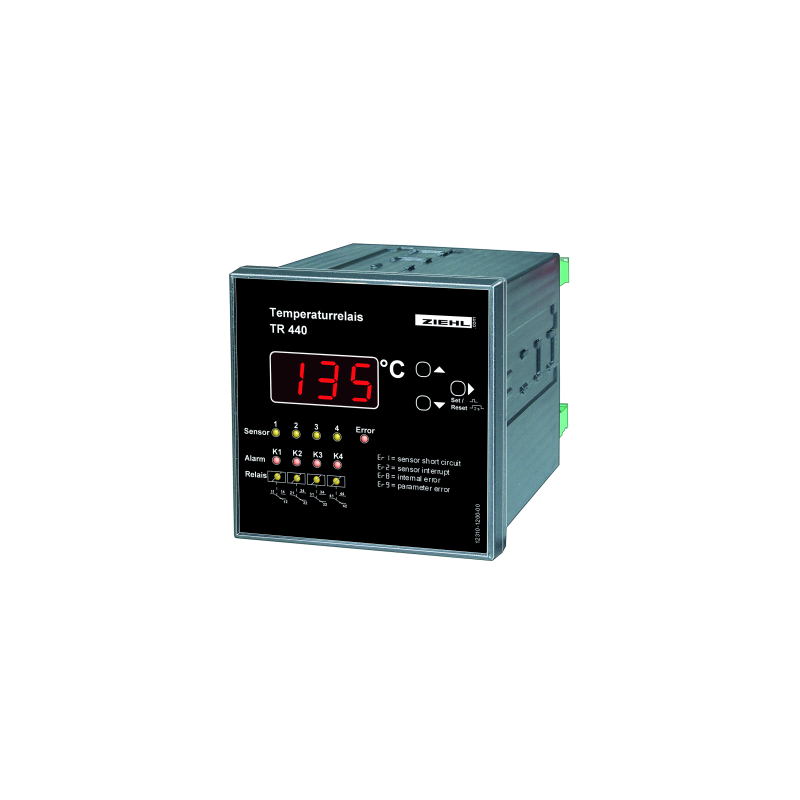

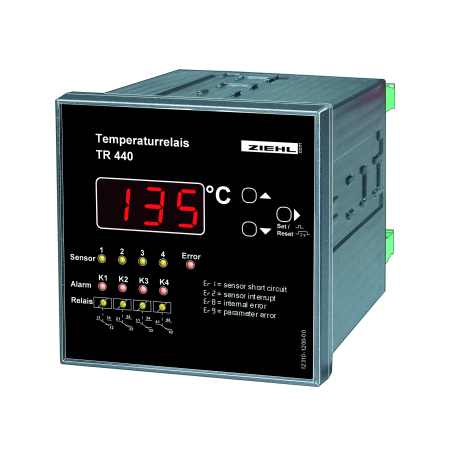

TR440-BASIC - Relé de temperatura de protección del transformador - T224184

  • T224184
  • Tipo de producto Motor IP54, electrónica IP20
  • Información adicional Aluminio fundido a presión, pintado de negro.
  • Tensión de alimentación AC/DC 24 - 240 V
  • Ejecución Aluminio. Carcasa con ojal de conexión a tierra para tornillo M4 x 8 (Torx). Versión de 48 V, tornillos incluidos.
  • Certificado IP 30 (IP 44, con soporte y tapa)
  • Función de salida Salidas/Relés, Interfaz/Bus
  • Valor medido Protección de impedancia
Relé de temperatura para proteger transformadores contra sobretemperatura y controlar un ventilador. Las temperaturas en los devanados se monitorizan con tres sensores Pt 100. La temperatura del núcleo se puede monitorizar con un cuarto sensor. Los cuatro relés de alarma/salida se utilizan para controlar el ventilador, emitir una señal de aviso y apagar el transformador. Diversos programas facilitan el uso óptimo de la alarma para cada aplicación. Dependiendo del programa, por ejemplo, se dispone de un relé adicional para el mensaje de fallo o para la activación por sobrepasar la temperatura máxima del núcleo. Otros usos: Como alternativa, con el cuarto sensor se puede monitorizar la temperatura de la sala donde se encuentra el transformador y, con la alarma, controlar la ventilación de la sala. El dispositivo también se puede utilizar para otras tareas de monitorización de temperatura, por ejemplo, para motores.

Resumen de las funciones

  • 4 entradas de sensor Pt 100 (RTD), conexión de 2 o 3 hilos
  • Amplio rango de monitorización: -199…+850 °C / -199...+999 °F
  • 4 alarmas/relés
  • Pantalla digital de 3 dígitos (resolución 1 °C / 1 °F)
  • 4 LED de sensor
  • 4 LED de relé
  • 4 LED de alarma
  • 1 LED de error
  • Tensión de control CA/CC 24-240 V
  • Pantallas claras y programación sencilla
  • Los valores mín. y máx. del sensor se pueden guardar
  • Bloqueo de código contra cambios no deseados/no autorizados en la configuración
  • Interfaz RS 485 opcional con Protocolo Modbus RTU
  • EasySimulation para una simulación sencilla del valor del sensor
