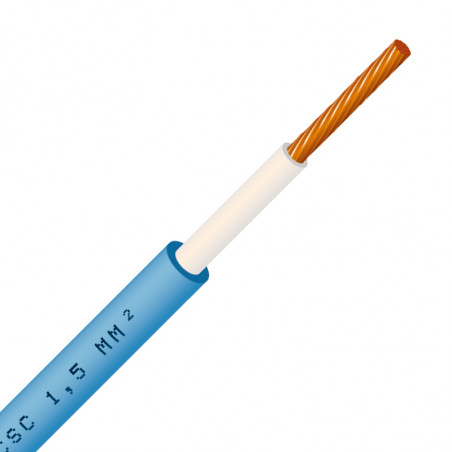

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: OMERIN

SILICABLE CSC, ECSC - fire duble izolate -60°C până la +180°C

SILICABLE CSC, ECSC - fire duble izolate -60°C până la +180°C

Date tehnice

•   temperatura de lucru continuă de la -60 ° C la + 180 ° C
•   șoc termic bun și rezistență la UV
• Tensiune nominală  : 300 / 500V
• Tensiunea de testare a izolației  : 3750V

Produs:

• Culoarea izolării interioare  : alb
• Culoarea izolării externe  : toate culorile, inclusiv cele două culori

Omologări - Standarde

• Cablu   fără halogen care îndeplinește cerințele standardului IEC 60754-1 / EN 60754-1
•   corozivitate scăzută a gazelor emise în conformitate cu IEC 60754-2 / EN 60754-2.
•   densitate scăzută de fum în conformitate cu IEC 61034-2 / EN 61034-2
•   NF C 32-070 test de rezistență la foc C1
•   utilizare în siguranță în gospodărie NF EN 60335-1

Aplicații:

• aparate de iluminat și convectoare de clasa 2 sau orice alt aparat de uz casnic conform NF EN 60 335-1
• cablare pentru mașini rotative [clasa H]

Opțiuni:

•   miez placat cu nichel ref. CNCSC
•   miez acoperit cu argint ref. capacitatea ACSC
•   miez pur de nichel (nu este descris în IEC 60228) ref. CNSC
• Ecran electric  : împletitură de cupru cosită: ref. CSCBE / ECSCBE
• împletitura exterioară de armare   din oțel galvanizat sau oțel inoxidabil:
Ref. CSCBG / ECSCBG sau CSCBI / ECSCBI
• miez   din cablu de cupru (ref. CSC) sau conserve (ref. CECO) - clasa 2 IEC 60228 (opțiuni de mai jos în tabel)
• miez   din sârmă de cupru (ref. RCSC)   sau conserve (ref. RECSC)   - clasa 1 IEC 60228
•   alte secțiuni transversale și clase de flexibilitate - consultați-ne,
•   alte opțiuni - consultați-ne.

1- cupru flexibil cu miez flexibil (CSC) sau clasa 5 înălbită (CECO) - IEC 60228
2- izolare: cauciuc siliconic

MIEZ CONDUCTIV FIR IZOLAT SAU CABLU
Secțiunea nominală a miezului
[mm2]		 Construcție

numărul de fire x Ø

 Rezistență liniară maximă la 20 ° C (miez de cupru)
[Ω/km]		 Grosimea nominală a stratului de izolație

[mm]		 Diametrul exterior nominal

[mm]		 Greutate aproximativa
[kg/km]
0.5 16 x 0.20 39.0 0.7 2.4 10.2
0.75 24 x 0.20 26.0 0.7 2.6 13.1
1 32 x 0.20 19.5 0.7 2.8 16.1
1.5 30 x 0.25 13.3 0.8 3.2 22.2
2.5 50 x 0,25 7,98 0.9 3.8 33.9
4 56 x 0,30 4,95 1.0 4.6 52.3
6 84 x 0,30 3,30 1.2 5.6 78.0
10 80 x 0,40 1,91 1.4 7.2 128
16 126 x 0,40 1,21 1.6 8.6 192
25 196 x 0,40 0,780 2.0 10.8 301
35 276 x 0,40 0,554 2.0 12.2 406
50 396 x 0,40 0,386 2.2 14.9 592

MIEZ CONDUCTIV FIR IZOLAT SAU CABLU
Secțiunea nominală a miezului
[mm2]		 Construcție

numărul de fire x Ø

 Rezistență liniară maximă la 20 ° C (miez de cupru)
[Ω/km]		 Grosimea nominală a stratului de izolație

[mm]		 Diametrul exterior nominal

[mm]		 Greutate aproximativa


[kg/km]
0,5 7 x 0,30 36,0 0.7 2.3 9.6
0,75 7 x 0,37 24,5 0.7 2.5 12.6
1 7 x 0,43 18,1 0.7 2.7 15.6
1,5 7 x 0,52 12,1 0.8 3.2 22.4
2,5 7 x 0,67 7,41 0.9 3.8 34.2
4 7 x 0,85 4,61 1.0 4.6 52.7
6 7 x 1,04 3,08 1.2 5.5 77.2
