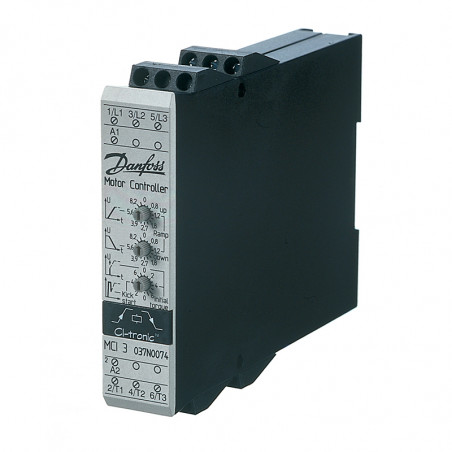

Softstarters MCI - sisteme de pornire și oprire soft
  • Softstarters MCI - sisteme de pornire și oprire soft

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: Danfoss

Softstarters MCI - sisteme de pornire și oprire soft

Softstarterele MCI sunt o soluție dovedită pentru o pornire lină a motoarelor asincrone cu vecină asincrone trifazate, menținând curenții de pornire la un nivel rezonabil, ceea ce duce la o funcționare extinsă fără probleme a multor mașini.
Sunt ideale pentru aplicații care necesită un număr mare de cicluri de pornire și oprire soft și nu sunt la fel de scumpe ca starterele convenționale soft.
Sunt utilizate pentru pompe și ventilatoare, alimentatoare și transportoare, macarale și macarale. Datorită valorii reglabile momentului inițial și funcției unice de pornire a loviturii care depășește frecarea statică, acestea sunt capabile să îndeplinească aproape orice aplicație. Acestea asigură reducerea stresului și a vibrațiilor în timpul pornirii și șocului hidraulic în timpul opririlor, ceea ce duce la o creștere a timpului între oprirea mașinii și a liniei de proces. În plus, reducerea curenților de intrare reduce scăderile de tensiune care apar în „rețeaua moale” care duce la deteriorarea dispozitivelor electronice. Softstarters MCI sunt o soluție naturală care înlocuiește sistemele de pornire star / delta existente, iar modelul MCI 40 folosește cablarea motorului existentă.



Caracteristici dispozitiv:

- număr nelimitat de porniri pe oră (excepția este softstarter-ul MCI 15BP - detalii din tabelul de selecție)
- timpi de rulare reglabili:
0-10 s, MCI 3, MCI 15, MCI 15BP, MCI 25; 0-20 s, MCI 30 I-O; 0-30 s, MCI 40-3D I-O; MCI 50 I-O
- timpi de depășire ajustabili:
0-10 s, MCI 3, MCI 15, MCI 15BP, MCI 25; 0-20 s, MCI 30 I-O; 0-60 s, MCI 40-3D I-O; MCI 50 I-O
- pornire reglabilă până la 85%
- funcție de rupere statică de fricțiune (pornire la pornire)
- tensiune de control universal 24-480V ac / cc
- tensiune de funcționare maximă până la 600 V Ac
- control în 3 faze - modele selectate
- detectarea automată a pierderilor de fază
- adaptare automată la 50/60 Hz
- indicator LED de stare
- varistor de protecție încorporat
- contacte auxiliare opționale
- instalare ușoară și rapidă
- design modular compact cu radiator
- Montare pe șină DIN
- respectă standardele din EN 60947-4-2
- Certificări CE și UL (UL 508)


Tip Tensiune de lucru
V ac		 Puterea motorului max. Curent motor max. Lățime
L
[mm]1)		 Contacte auxiliare Nr. catalog
MCI 3 380 - 415 1,5kW 3 A 22,5 - 037N0074
MCI 3 440 - 480 1,5kW 3 A 22,5 - 037N0084
MCI 15BP 400 - 415 7,5kW2) 15 A2) 45 - 037N0139
MCI 15 380 - 480 7,5kW 15 A 45 - 037N0039
MCI 25 380 - 480 IlkW 25 A 90 - 037N0040
MCI 30 380 - 480 15kW3) 25/303) A 90 IO/bypass 037N0070
MCI 40-3D IO 380 - 480 21kW4) 29/433) A 90 IO/bypass 037N0092
MCI 50-3 10 380 - 480 22kW3) 35/503) A 180 IO/bypass 037N0090
MCI 50-3 10 380 - 480 45kW4) 863) A 180 IO/bypass 037N0090
MCI 3 500 - 600 2,2kW 3 A 22,5 - 037N0075
MCI 15 500 - 600 7,5kW 15 A 45 - 037N0041
MCI 25 500 - 600 15kW 25 90 - 037N0042
MCI 30 500 - 600 18,5kW3) 25/303) A 90 IO/bypass 037N0071
MCI 50-3 10 500 - 600 30kW3) 35/503) A ISO IO/bypass 037N0091

1) Lățimea de montare pe șina DIN
2) timpul necesar de întrerupere între porniri succesive pentru un curent nominal de 15A este 110s, 12A (100s), 9A (95s)
3) cu contactor bypass (by-pass)
4) numai în aranjamentul triunghiului intern cu un contactor de by-pass


Dimensiuni


Principiul funcționării


În timpul pornirii, softstarter crește liniar tensiunea motorului la valoarea nominală. Viteza motorului depinde direct de sarcina de pe arbore, motorul fără sarcină va accelera mai repede decât timpul stabilit de coastă. Acest timp este independent de de exemplu, frecvența rețelei sau modificările de încărcare pe arbore. Cuplul de pornire poate fi utilizat pentru a îmbunătăți caracteristicile de pornire care necesită un moment mai mare de inerție care trebuie depășit. În cele mai dificile cazuri, puteți utiliza în plus funcția de „start start”, oferind un impuls de tensiune completă de 200 ms înainte de începerea unei alergări. În timpul coastei în jos, softstarter reduce treptat tensiunea pe motor, ceea ce se traduce prin reducerea lină a vitezei. Aceasta este de o importanță decisivă pentru sistemele de pompare care limitează șocurile hidraulice și pe benzile transportoare, reducând ruperea centurilor de transmisie care asigură stabilitatea obiectelor transportate. Contactele auxiliare încorporate opțional se bazează pe sisteme tiristor și pot controla doar circuite a.c.

Protecție împotriva siguranțelor

  MCI 3 MCI15BP MCI 15 MCi 25 MCI 30 MCI 40 MCI 50
Tip 1 gL/gG 25 A 50 A 50 A 80 A 125 A
Tip 2I2t 72 1800 1800 6300 25300

Diagrame de conexiune

MCI 15, MCI25 MCI 30 I-O MCI 50-3 I-O
