SOLARPLAST PV1-F/ PV1-F TWIN
  • SOLARPLAST PV1-F/ PV1-F TWIN

Fotografiile au doar scop informativ. Vizualizați specificațiile produsului

please use latin characters

Producător: OMERIN

SOLARPLAST PV1-F/ PV1-F TWIN

SOLARPLAST PV1-F/ PV1-F TWIN

Date tehnice:
  • temperatura de operare în mediu -40 ° C până la +90 ° C
  • temperatura maximă a miezului +120 ° C
  • temperatura maximă a miezului la scurtcircuit +250 ° C
  • rezistență 20.000 ore la 120 ° C conform IEC 60216
  • raza de îndoire 6x diametru exterior (mm)
  • rezistența conductorului la 20 ° C vezi tabelul
  • tensiune nominală 0,6 / 1,0 kV A.C. - 0,9 / 1,5 kV D.C.
  • tensiune maximă 1,2 kV A.C. - 1,8 kV D.C.
  • tensiune de încercare 6,5 kV A.C. - 15 kV D.C.
  • rezistență de izolare > 1014 Ω / km la 20 ° C

Standarde și aprobări:

  • Certificatul TUV R60038946 conform standardului 2Pfg 1169 / 08.07
  • Respectarea completă a standardelor UTE C 32-502 și UTE C 15-712
  • Densitate scăzută de fum în conformitate cu IEC 61034-2
  • Grosimea gazelor arse și a fumului conform IEC 60754-1 și IEC 60754-2 (fără halogen)
  • Rezistența la radiații UV și ozon conform 2Pfg 1169 / 08.07

Aplicații:

  • conectarea panourilor fotovoltaice între ele și alte dispozitive
  • ideal pentru conectarea elementelor solare cu un regulator de încărcare, precum și pentru conectarea regulatorului cu o baterie.

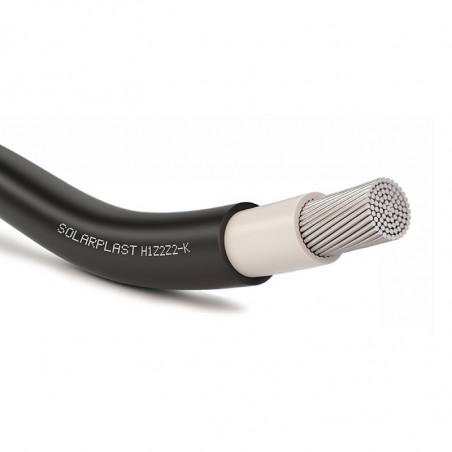

1- conductor de cupru conserve
2 - Izolație reticulată fără halogen (LSZH)
3 - Izolație reticulată fără halogen (LSZH)
PV1-F - negru sau roșu
TWIN - negru sau roșu



Secțiune
 [N  x  mm2]		 Diametru exterior
[mm]		 Rezistența firelor
[ohm/km]		 Greutate
[kg/km]
solarplast PV1-F
1  x  2.5 4.4 8.21 38
1  x  4 5.0 5.09 55
1  x  6 5.5 3.39 76
1  x  10 6.7 1.95 113
1  x  16 8.4 1.24 174
1  x  25 10.2 0.795 270
1  x  35 11.2 0.565 353
1  x  50 13.4 0.393 502
1  x  70 15.5 0.277 687
1  x  95 16.9 0.210 893
1  x  120 19.5 0.164 1160
1  x  150 20.3 0.132 1415
1  x  180 23.2 0.108 1759
1  x  240 26.5 0.0817 2328
solarplast PV1-F TWIN
2 x 2.5 4.4  x  9.0 8.21 76
2 x 4 5.0  x  10.2 5.09 110
2 x 6 5.5  x  11.2 3.39 152
2 x  10 6.7  x  13.6 1.95 226
2 x  16 8.4  x  17.0 1.24 348
