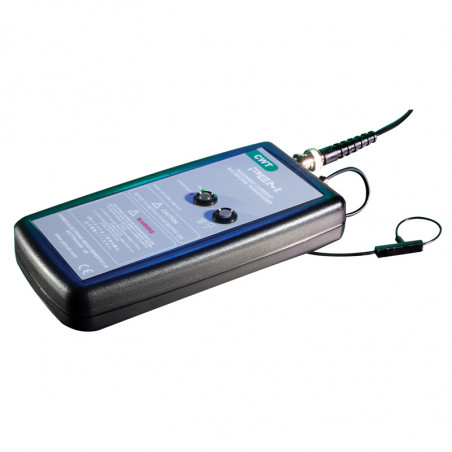

CWT Ultra Mini Series

Серия CWT ultra mini была разработана для измерения быстропеременных импульсных токов и регистрации переходных процессов в элементах силовой электроники. Широкая полоса пропускания делает катушку универсальным и многофункциональным устройством для многих приложений по измерению тока, в частности, связанных с научно-исследовательскими работами в силовой электронике. Очень маленькое сечение (1.6 мм) и окружность (80 мм) катушки позволяют измерять ток непосредственно на ножке транзистора в корпусе TO-220.

Ключевые особенности

Максимальное di/dt
Возможность работы при максимальном di/dt до 100 кА/мкс.		 Номинальные токи
Номинальные токи от 30 А до 30 кА (пиковые значения).

Широкая полоса пропускания
Модели охватывают диапазон до 30 МГц (спад -3 дБ)

 Тонкие катушки и высокая изоляция
Тонкие катушки с диаметром поперечного сечения 1,6 мм для изоляции 1,2 кВ (пиковое значение).
Возможность выбора длины провода
Доступны провода длиннее стандартных 1 м – по запросу.		 Длина катушки на заказ
По запросу доступны катушки длиной более стандартных 80 мм (до 500 мм)


Применение

  • Переключающие формы волны полупроводниковых компонентов.
  • Формы переключающих токов в силовых электронных схемах, например:
  • MOSFET или IGBT даже в корпусах размером TO-247. Измерение потерь мощности в полупроводниках.
  • Мониторинг токов в малых дросселях, конденсаторах, демпферных цепях и т. д.
  • Измерение малых токов переменного тока в присутствии больших токов постоянного тока (например, мониторинг пульсаций конденсатора).
  • Измерение высокочастотных синусоидальных, импульсных или переходных токов в приложениях от сетевой частоты до радиочастотного (РЧ) диапазона.


Соответствие стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Технические параметры

Выход ±6 В для пикового значения максимального тока для R>100 кОм (рекомендуемый вход осциллографа R=1 МОм)
Точность
  • Калибровано до ±0,2% показаний при центрировании проводника в петле катушки Роговского.
  • Положение проводника в катушке (для проводника диаметром 2 мм) – обычно ±2% показаний.
  • Положение проводника в катушке (для проводника диаметром 10 мм) – обычно ±1% показаний.
Линейность до амплитуды тока ±0,05% от показаний
Смещение постоянного тока Максимум ±3 мВ при T=25°C
Температура Катушка и кабель: -40…125°C, интегратор: 0…40°C
Напряжение катушки 1,2 кВ (пиковое значение) – катушка толщиной 1,6 мм.
Окружность катушки 80 мм – по запросу возможны большие размеры
Источник питания
  • B - стандарт: 4 щелочные батарейки AA 1,5 В, типичное время работы 25 ч
  • R – аккумуляторные: 4x AA 1,2 NiMH батареи, типичный срок службы 10 ч, возможность внешней зарядки
Выход BNC



Модель 80 мм
Чувствительность
(мВ/А)		 Макс. ток
(А)		 Макс. шум
(мВп-п)		 Спад*
(%/мс)		 Низкочастотная полоса пропускания
(-3дБ)(Гц)		 Макс. ток нарастания di/dt
(кА/мкс)		 Полоса пропускания (-3дБ)
(МГц)
CWTUM/015 200 30 20 80 116 2.0 30
CWTUM/03 100 60 20 65 67 4.0 30
CWTUM/06 50 120 15 35 34 8.0 30
CWTUM/1 20 300 15 9.0 9.2 20 30
CWTUM/3 10 600 10 6.0 6.2 40 30
CWTUM/6 5.0 1200 10 3.0 3.2 70 30
CWTUM/15 2.0 3000 5.0 2.0 2.0 70 30
CWTUM/30 1.0 6000 5.0 1.5 1.5 70 30
CWTUM/60 0.5 12 5.0 1.0 1.0 100 30
CWTUM/150 0.2 30 5.0 1.0 1.0 100 30

* - Процентное падение выходного сигнала для прямоугольной формы волны
