CWT ULTRA MINI sorozat

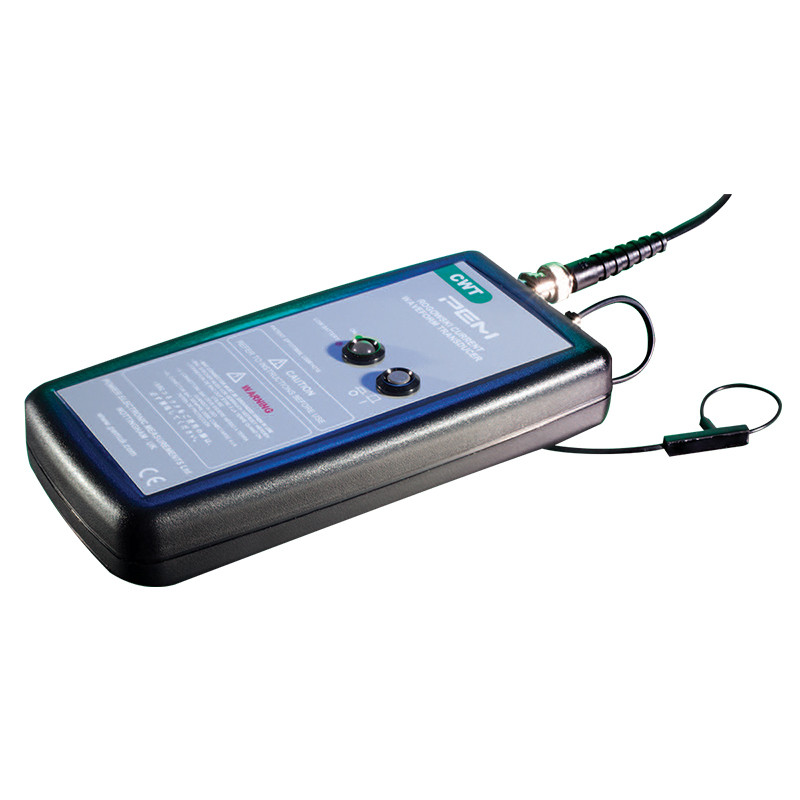

A CWT ultra mini sorozatot gyorsan változó impulzusáramok mérésére és tranziens állapotok rögzítésére tervezték teljesítményelektronikai alkatrészekben. Széles sávszélessége univerzális és sokoldalú eszközzé teszi a tekercset számos árammérési alkalmazáshoz, különösen a teljesítményelektronikai kutatás-fejlesztéshez kapcsolódóakhoz. A tekercs nagyon kicsi keresztmetszete (1,6 mm) és kerülete (80 mm) lehetővé teszi az áram mérését akár közvetlenül egy TO-220 tokozású tranzisztor lábán is.

Főbb jellemzők

Maximális di/dt
Képesség a maximális di/dt akár 100 kA/μs melletti működésre.		 Névleges áramok
Névleges áramok 30 A-től 30 kA-ig (csúcsértékek).

Széles sávszélesség
A modellek 30 MHz-ig terjedő tartományt fednek le (-3dB csökkenés)

 Vékony tekercsek és nagy szigetelés
Vékony tekercsek 1,6 mm keresztmetszeti átmérővel 1,2 kV szigeteléshez (csúcsérték).
Kábelhossz kiválasztása
Az alapértelmezett 1 m-nél hosszabb kábelek is elérhetők – kérésre.		 Egyedi tekercshossz
Az alapértelmezett 80 mm-nél hosszabb tekercsek (akár 500 mm-ig) kérésre elérhetők


Alkalmazások

  • Félvezető alkatrészek kapcsolási hullámformái.
  • Kapcsolóáram hullámformái teljesítményelektronikai áramkörökben, pl.:
  • MOSFET vagy IGBT akár olyan kicsi tokozásokban is, mint a TO-247. Teljesítményveszteség mérése félvezetőkben.
  • Áramok monitorozása kis induktorokban, kondenzátorokban, csillapító áramkörökben stb.
  • Kis váltakozó áramok mérése nagy egyenáramok jelenlétében (pl. kondenzátor hullámosságának monitorozása).
  • Nagyfrekvenciás szinuszos, impulzusos vagy tranziens áramok mérése a hálózati frekvenciától a rádiófrekvenciás (RF) tartományig.


Megfelel a szabványoknak

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Műszaki paraméterek

Kimenet ±6V a maximális csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemenet R=1MΩ)
Pontosság
  • Kalibrált ±0,2%-os leolvasásra, ha a vezető a Rogowski tekercs hurkában középen van.
  • Vezető helyzete a tekercsben (2 mm átmérőjű vezető esetén) – jellemzően ±2%-os leolvasás.
  • Vezető helyzete a tekercsben (10 mm átmérőjű vezető esetén) – jellemzően ±1%-os leolvasás.
Linearitás áramerősségig ±0,05% leolvasás
DC eltolás Maximum ±3mV T=25°C-on
Hőmérséklet Tekercs és kábel: -40…125°C, integrátor: 0…40°C
Tekercsfeszültség 1,2 kV (csúcsérték) – 1,6 mm vastag tekercs.
Tekercs kerülete 80 mm – nagyobb méretek kérésre lehetségesek
Tápellátás
  • B - standard: 4 x AA 1,5V alkáli elem, tipikus működési idő 25h
  • R – újratölthető: 4x AA 1,2 NiMH elem, tipikus élettartam 10h, külső töltési lehetőség
Kimenet BNC



Modell 80 mm
Érzékenység
(mV/A)		 Max. áram
(A)		 Max. zaj
(mVp-p)		 Leesés*
(%/ms)		 Alacsony frekvenciás
sávszélesség
(-3dB)(Hz)		 Maximális di/dt
emelkedési áram
(kA/μs)		 Sávszélesség
(-3dB)
(MHz) 80 mm
CWTUM/015 200 30 20 80 116 2.0 30
CWTUM/03 100 60 20 65 67 4.0 30
CWTUM/06 50 120 15 35 34 8.0 30
CWTUM/1 20 300 15 9.0 9.2 20 30
CWTUM/3 10 600 10 6.0 6.2 40 30
CWTUM/6 5.0 1200 10 3.0 3.2 70 30
CWTUM/15 2.0 3000 5.0 2.0 2.0 70 30
CWTUM/30 1.0 6000 5.0 1.5 1.5 70 30
CWTUM/60 0.5 12 5.0 1.0 1.0 100 30
CWTUM/150 0.2 30 5.0 1.0 1.0 100 30

* - A kimeneti jel százalékos esése négyszögletes hullámforma esetén
