Произвођач: PEM

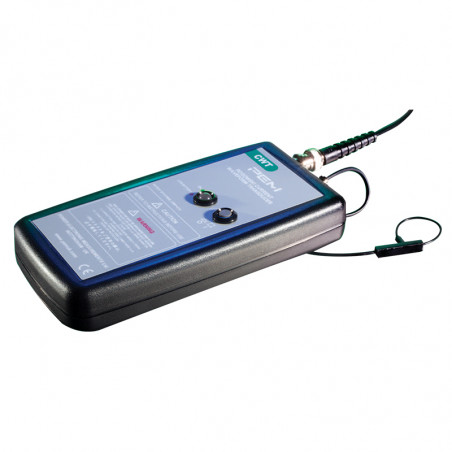

ЦВТ Ултра Мини серија

CWT ultra mini serija je dizajnirana za merenje brzih prelaznih struja i snimanje tranzijentnih stanja u energetskim elektronskim komponentama. Širok propusni opseg čini kalem univerzalnim i svestranim uređajem za mnoge aplikacije merenja struje, posebno one koje se odnose na istraživanje i razvoj u energetskoj elektronici. Vrlo mali presek (1.6 mm) i obim (80 mm) kalema omogućavaju merenje struje čak i direktno na nožici tranzistora u TO-220 kućištu.

Ključne karakteristike

Maksimalni di/dt
Sposobnost rada pri maksimalnom di/dt do 100 kA/μs.		 Nazivne struje
Nazivne struje od 30 A do 30 kA (vršne vrednosti).

Širok propusni opseg
Modeli pokrivaju opseg do 30 MHz (pad od -3dB)

 Tanke zavojnice i visoka izolacija
Tanke zavojnice sa prečnikom preseka od 1,6 mm za izolaciju od 1,2 kV (vršna vrednost).
Mogućnost izbora dužine kabla
Dostupni su duži kablovi od standardnog 1 m – na zahtev.		 Dužina kalema po meri
Na zahtev su dostupni kalemovi duži od standardnih 80 mm (do 500 mm)


Primene

  • Prekidački talasni oblici poluprovodničkih komponenti.
  • Prekidački strujni talasni oblici u energetskim elektronskim kolima, npr.:
  • MOSFET ili IGBT čak i u kućištima malim kao TO-247. Merenje gubitaka snage u poluprovodnicima.
  • Praćenje struja u malim induktorima, kondenzatorima, snaber kolima itd.
  • Merenje malih AC struja u prisustvu velikih DC struja (npr. praćenje talasanja kondenzatora).
  • Merenje visokofrekventnih sinusnih, impulsnih ili tranzijentnih struja u aplikacijama od mrežne frekvencije do radiofrekventnog (RF) opsega.


Zadovoljava standarde

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Tehnički parametri

Izlaz ±6V za maksimalnu vršnu struju za R>100kΩ (preporučeni ulaz osciloskopa R=1MΩ)
Tačnost
  • Kalibrisano na ±0,2% očitavanja sa provodnikom centriranim u petlji Rogowskog kalema.
  • Položaj provodnika u kalemu (za provodnik prečnika 2 mm) – tipično ±2% očitavanja.
  • Položaj provodnika u kalemu (za provodnik prečnika 10 mm) – tipično ±1% očitavanja.
Linearnost do amplitude struje ±0,05% očitavanja
DC Ofset Maksimalno ±3mV pri T=25°C
Temperatura Kalem i kabl: -40…125°C, integrator: 0…40°C
Napon kalema 1,2 kV (vršna vrednost) – kalem debljine 1,6 mm.
Obim kalema 80 mm – veće veličine moguće na zahtev
Napajanje
  • B - standardno: 4 x AA 1,5V alkalne baterije, tipično vreme rada 25h
  • R – punjive: 4x AA 1,2 NiMH baterije, tipičan vek trajanja 10h, mogućnost spoljnog punjenja
Izlaz BNC



Model 80 mm
Osetljivost
(mV/A)		 Maks. struja
(A)		 Maks. šum
(mVp-p)		 Pad*
(%/ms)		 NF propusni opseg
(-3dB)(Hz)		 Maks. di/dt struja rasta
(kA/μs)		 Propusni opseg (-3dB)
(MHz)
CWTUM/015 200 30 20 80 116 2.0 30
CWTUM/03 100 60 20 65 67 4.0 30
CWTUM/06 50 120 15 35 34 8.0 30
CWTUM/1 20 300 15 9.0 9.2 20 30
CWTUM/3 10 600 10 6.0 6.2 40 30
CWTUM/6 5.0 1200 10 3.0 3.2 70 30
CWTUM/15 2.0 3000 5.0 2.0 2.0 70 30
CWTUM/30 1.0 6000 5.0 1.5 1.5 70 30
CWTUM/60 0.5 12 5.0 1.0 1.0 100 30
CWTUM/150 0.2 30 5.0 1.0 1.0 100 30

* - Procentualni pad izlaznog signala za pravougaoni talasni oblik
