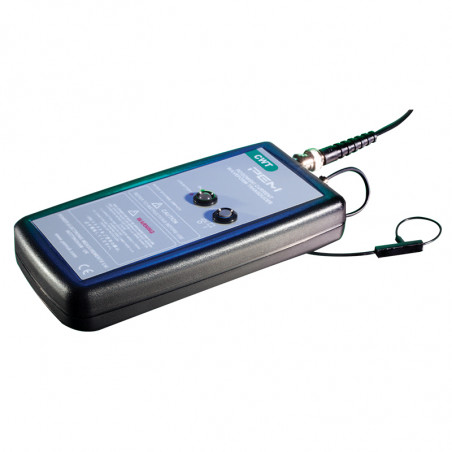

CWT ultra mini serija sukurta greitai kintančių impulsinių srovių matavimui ir pereinamųjų procesų registravimui galios elektronikos komponentuose. Platus pralaidumo diapazonas daro ritę universaliu ir įvairiapusišku prietaisu daugeliui srovės matavimo programų, ypač susijusių su galios elektronikos tyrimais ir plėtra. Labai mažas ritės skerspjūvis (1.6 mm) ir apimtis (80 mm) leidžia matuoti srovę netgi tiesiai ant TO-220 tranzistoriaus kojelės.

Pagrindinės savybės

Maksimalus di/dt
Gebėjimas dirbti su maksimaliu di/dt iki 100 kA/μs.		 Nominalios srovės
Nominalios srovės nuo 30 A iki 30 kA (didžiausios vertės).

Platus pralaidumo diapazonas
Modeliai apima diapazoną iki 30 MHz (-3dB kritimas)

 Plonos ritės ir aukšta izoliacija
Plonos ritės, kurių skerspjūvio skersmuo 1,6 mm, skirtos 1,2 kV izoliacijai (didžiausia vertė).
Galimybė pasirinkti kabelio ilgį
Galimi ilgesni kabeliai nei standartinis 1 m – pagal pageidavimą.		 Individualus ritės ilgis
Pagal pageidavimą galimos ilgesnės nei standartinės 80 mm ritės (iki 500 mm)


Taikymai

  • Puslaidininkinių komponentų perjungimo bangos formos.
  • Perjungimo srovės bangos formos galios elektronikos grandinėse, pvz.:
  • MOSFET arba IGBT netgi TO-247 korpusuose. Galios nuostolių matavimas puslaidininkiuose.
  • Srovių stebėjimas mažuose induktoriuose, kondensatoriuose, slopinimo grandinėse ir kt.
  • Mažų kintamosios srovės srovių matavimas esant didelėms nuolatinės srovės srovėms (pvz., kondensatoriaus pulsacijos stebėjimas).
  • Aukšto dažnio sinusoidinių, impulsinių arba pereinamųjų srovių matavimas nuo tinklo dažnio iki radijo dažnių (RF) diapazono.


Atitinka standartus

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Techniniai parametrai

Išėjimas ±6V didžiausiai srovei, kai R>100kΩ (rekomenduojama osciloskopo įvestis R=1MΩ)
Tikslumas
  • Kalibruota iki ±0,2% rodmens, kai laidininkas centruotas Rogovskio ritės kilpoje.
  • Laidininko padėtis ritėje (2 mm skersmens laidininkui) – tipiškai ±2% rodmens.
  • Laidininko padėtis ritėje (10 mm skersmens laidininkui) – tipiškai ±1% rodmens.
Tiesiškumas iki srovės amplitudės ±0,05% rodmens
Nuolatinės srovės poslinkis Maksimaliai ±3mV prie T=25°C
Temperatūra Ritė ir kabelis: -40…125°C, integratorius: 0…40°C
Ritės įtampa 1,2 kV (didžiausia vertė) – 1,6 mm storio ritė.
Ritės apimtis 80 mm – didesni dydžiai galimi pagal pageidavimą
Maitinimas
  • B - standartas: 4 x AA 1,5 V šarminės baterijos, tipinis veikimo laikas 25 val.
  • R – įkraunamos: 4x AA 1,2 NiMH baterijos, tipinis tarnavimo laikas 10 val., galimybė įkrauti iš išorės
Išėjimas BNC



Modelis 80 mm
Jautrumas
(mV/A)		 Maks. srovė
(A)		 Maks. triukšmas
(mVp-p)		 Nusileidimas*
(%/ms)		 Žemo dažnio pralaidumas
(-3dB)(Hz)		 Maksimalus di/dt kilimo srovė
(kA/μs)		 Pralaidumas (-3dB)
(MHz)
CWTUM/015 200 30 20 80 116 2.0 30
CWTUM/03 100 60 20 65 67 4.0 30
CWTUM/06 50 120 15 35 34 8.0 30
CWTUM/1 20 300 15 9.0 9.2 20 30
CWTUM/3 10 600 10 6.0 6.2 40 30
CWTUM/6 5.0 1200 10 3.0 3.2 70 30
CWTUM/15 2.0 3000 5.0 2.0 2.0 70 30
CWTUM/30 1.0 6000 5.0 1.5 1.5 70 30
CWTUM/60 0.5 12 5.0 1.0 1.0 100 30
CWTUM/150 0.2 30 5.0 1.0 1.0 100 30

* - Procentinis išėjimo signalo sumažėjimas stačiakampės bangos atveju

mažiau
Skaityk daugiau

Atsiųskite užklausą

Ar Jūs domina šis produktas? Ar Jums reikia papildomos informacijos ar individualaus pasiūlymo?

Susisiekite su mumis
