Hersteller: PEM

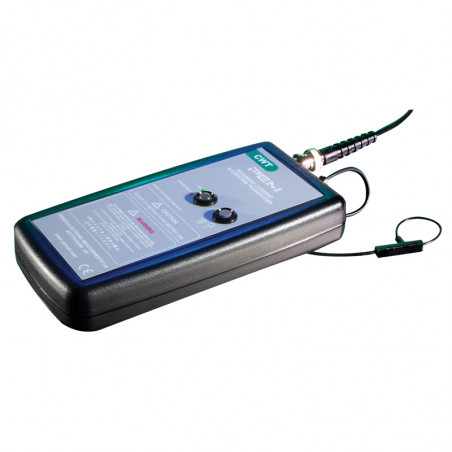

CWT Ultra Mini-Serie

Die CWT ultra mini-Serie wurde für die Messung schnell veränderlicher Pulsströme und die Aufzeichnung von Transienten in leistungselektronischen Bauteilen entwickelt. Ihre breite Bandbreite macht die Spule zu einem universellen und vielseitigen Gerät für viele Strommessanwendungen, insbesondere im Bereich Forschung und Entwicklung in der Leistungselektronik. Der sehr geringe Querschnitt (1,6 mm) und Umfang (80 mm) der Spule ermöglicht die Strommessung direkt am Anschluss eines TO-220-Transistors.

Hauptmerkmale

Maximales di/dt
Fähigkeit, bei einem maximalen di/dt von bis zu 100 kA/μs zu arbeiten.		 Nennströme
Nennströme von 30 A bis 30 kA (Spitzenwerte).

Breite Bandbreite
Modelle decken einen Bereich bis zu 30 MHz (-3dB Abfall) ab

 Dünne Spulen und hohe Isolation
Dünne Spulen mit einem Querschnittsdurchmesser von 1,6 mm für 1,2 kV Isolation (Spitzenwert).
Kundenspezifische Kabellänge
Längere Kabel als der Standard von 1 m sind auf Anfrage erhältlich.		 Kundenspezifische Spulenlänge
Spulen, die länger als die Standardlänge von 80 mm (bis zu 500 mm) sind, sind auf Anfrage erhältlich


Anwendungen

  • Schaltwellenformen von Halbleiterbauelementen.
  • Schaltstromwellenformen in leistungselektronischen Schaltungen, z.B.:
  • MOSFET oder IGBT auch in Gehäusen so klein wie TO-247. Messung von Leistungsverlusten in Halbleitern.
  • Überwachung von Strömen in kleinen Induktivitäten, Kondensatoren, Snubber-Schaltungen usw.
  • Messung kleiner Wechselströme in Gegenwart großer Gleichströme (z.B. Überwachung der Kondensatorwelligkeit).
  • Messung hochfrequenter sinusförmiger, gepulster oder transienter Ströme in Anwendungen vom Netzfrequenz- bis zum Radiofrequenz (RF)-Bereich.


Erfüllt Normen

  • CE
  • EMV EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032



Technische Parameter

Ausgang ±6V für Spitzenstrom max. für R>100kΩ (empfohlener Oszilloskopeingang R=1MΩ)
Genauigkeit
  • Kalibriert auf ±0,2% des Messwerts bei zentriertem Leiter in der Rogowski-Spulenschleife.
  • Leiterposition in der Spule (für einen Leiter mit 2 mm Durchmesser) – typischerweise ±2% des Messwerts.
  • Leiterposition in der Spule (für einen Leiter mit 10 mm Durchmesser) – typischerweise ±1% des Messwerts.
Linearität bis zur Stromamplitude ±0,05% des Messwerts
DC-Offset Maximal ±3mV bei T=25°C
Temperatur Spule und Kabel: -40…125°C, Integrator: 0…40°C
Spulenspannung 1,2 kV (Spitzenwert) – 1,6 mm dicke Spule.
Spulenumfang 80 mm – größere Größen auf Anfrage möglich
Stromversorgung
  • B - Standard: 4 x AA 1,5V Alkaline-Batterien, typische Betriebszeit 25h
  • R – wiederaufladbar: 4x AA 1,2 NiMH-Batterien, typische Lebensdauer 10h, externe Ladefähigkeit
Ausgang BNC



Modell 80 mm
Empfindlichkeit
(mV/A)		 Max. Strom
(A)		 Max. Rauschen
(mVss)		 Abfall*
(%/ms)		 NF-Bandbreite
(-3dB)(Hz)		 Max. di/dt Anstiegsstrom
(kA/μs)		 Bandbreite (-3dB)
(MHz)
CWTUM/015 200 30 20 80 116 2.0 30
CWTUM/03 100 60 20 65 67 4.0 30
CWTUM/06 50 120 15 35 34 8.0 30
CWTUM/1 20 300 15 9.0 9.2 20 30
CWTUM/3 10 600 10 6.0 6.2 40 30
CWTUM/6 5.0 1200 10 3.0 3.2 70 30
CWTUM/15 2.0 3000 5.0 2.0 2.0 70 30
CWTUM/30 1.0 6000 5.0 1.5 1.5 70 30
CWTUM/60 0.5 12 5.0 1.0 1.0 100 30
CWTUM/150 0.2 30 5.0 1.0 1.0 100 30

* - Prozentualer Abfall des Ausgangssignals bei einer Rechteckwelle
