Производитель: PEM

Серия CWT

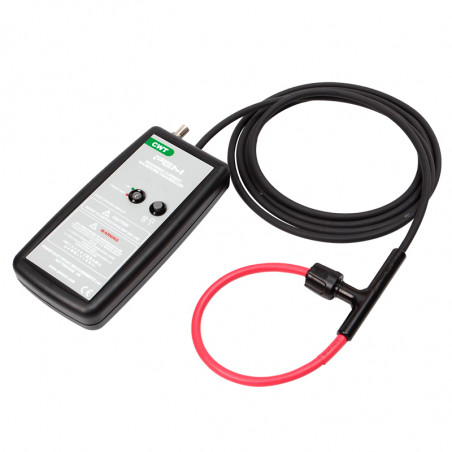

Серия CWT предназначена для измерения переменных токов в диапазоне от нескольких сотен миллиампер до нескольких сотен килоампер и частот от десятых долей Гц до нескольких десятков МГц. Типичными областями применения катушек Роговского CWT являются измерение и регистрация формы тока полупроводниковых ключей, синусоидальных сигналов более высоких частот, импульсных и других сигналов, характеризующихся высокой изменчивостью.

Ключевые особенности

Максимальное di/dt
Возможность работы при максимальном di/dt до 40 кА/мкс.		 Номинальные токи
Номинальные токи от 600 А до 60 кА (пиковые значения).


Широкая полоса пропускания
Модели охватывают диапазон от 0,1 Гц до 16 МГц.

 Изолированная катушка
Изоляция катушки: 10 кВ (пиковое значение) Диаметр поперечного сечения катушки: макс. 8,5 мм
Возможность выбора длины кабеляДоступны кабели длиннее стандартных 1 м, 2,5 м и 4 м – по запросу. Длина катушки на заказ
По запросу доступны катушки длиной более стандартных 300 мм, 500 мм, 700 мм и 1000 мм.


Применение

  • Измерение переходных токов в цепях переключения силовой электроники.
  • Высокочастотные синусоидальные токи (например, индукционный нагрев).
  • Измерение малых переменных токов при наличии больших постоянных токов (например, мониторинг пульсаций конденсатора).
  • Измерения ЭМС в тяговых системах, приводах двигателей и электросетях.
  • Измерение токов короткого замыкания или токов в импульсных приложениях.


Соответствует стандартам

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Технические данные

Выход ±6 В для максимального пикового тока при R>100 кОм (рекомендуемое входное сопротивление осциллографа R=1 МОм)
Точность Калибровка до ±0,2% показаний при центрировании проводника в петле катушки Роговского. Положение проводника в катушке (для проводника диаметром 10 мм) – обычно ±1% показаний.
Линейность до амплитуды тока ±0,05% показаний
Смещение постоянного тока Максимум ±3 мВ при T=25°C
Температура Катушка и кабель: -20…100°C, интегратор: 0…40°C
Напряжение катушки 10 кВ пиковое значение – безопасное пиковое напряжение относительно земли, определенное на основе теста 15 кВ ср. кв., 50 Гц, 60 с.
Окружность катушки 500, 700, 1000 мм – по запросу возможны большие размеры
Сечение катушки 8,5 мм макс. (14 мм с силиконовой оболочкой для защиты от механических повреждений)
Питание B - стандартное: 4 щелочные батареи AA 1,5 В, типичное время работы 25 ч R – перезаряжаемые: 4 батареи AA 1,2 В NiMH, типичный срок службы 10 ч, возможна внешняя зарядка
Выход BNC



Параметры моделей

Модель Чувствительность (мВ/А) Максимальный ток (А) Максимальный шум (мВп-п) Спад* (%/мс) НЧ полоса пропускания (-3 дБ) (Гц) Максимальный ток нарастания di/dt (кА/мкс) Полоса пропускания (-3 дБ) (МГц)
300 мм 500 мм 700 мм 1000 мм
CWT/3N 10 600 14 0.9 1.0 2.0 10 6.5 5 3.5
CWT/6 5.0 1200 12 0.9 1.0 8.0 16 12.5 10 8
CWT/15 2.0 3000 7.0 0.7 0.8 20 16 12.5 10 8
CWT/30 1.0 6000 3.5 0.5 0.6 40 16 12.5 10 8
CWT/60 0.5 12000 3.0 0.35 0.4 40 16 12.5 10 8
CWT/150 0.2 30000 3.0 0.2 0.2 40 16 12.5 10 8
CWT/300 0.1 60000 3.0 0.1 0.1 40 16 12.5 10 8


* - Процентное падение выходного сигнала при прямоугольном импульсе
