Fabricante: PEM

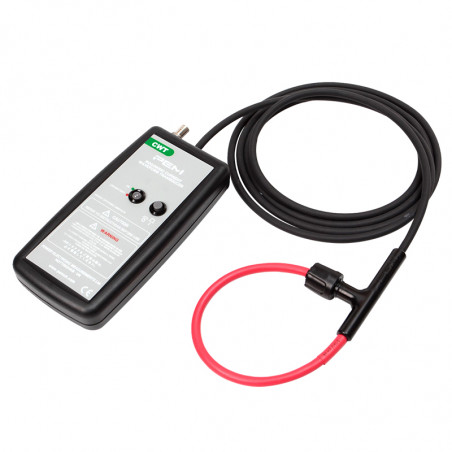

Serie CWT

La serie CWT está diseñada para la medición de corrientes alternas en el rango de unos pocos cientos de miliamperios a varios cientos de kiloamperios y frecuencias desde décimas de Hz hasta varias decenas de MHz. Las aplicaciones típicas de las bobinas Rogowski CWT incluyen la medición y el registro de la forma de onda de la corriente de los interruptores semiconductores, las señales sinusoidales de mayor frecuencia, las señales pulsantes y otras caracterizadas por una gran variabilidad.

Características clave

Máximo di/dt
Capacidad de operar con un di/dt máximo de hasta 40 kA/µs.		 Corrientes nominales
Corrientes nominales de 600 A a 60 kA (valores pico).


Amplio ancho de banda
Los modelos cubren el rango de 0,1 Hz a 16 MHz.

 Bobina aislada
Aislamiento de la bobina: 10 kV (valor pico) Diámetro de la sección transversal de la bobina: máx. 8,5 mm
Posibilidad de elegir la longitud del cableCables más largos que los estándar de 1 m, 2,5 m y 4 m disponibles – bajo petición. Longitud de bobina personalizada
Las bobinas de longitud superior a las estándar de 300 mm, 500 mm, 700 mm y 1000 mm están disponibles bajo petición.


Aplicaciones

  • Medición de corrientes transitorias en circuitos de conmutación de electrónica de potencia.
  • Corrientes sinusoidales de alta frecuencia (por ejemplo, calentamiento por inducción).
  • Medición de pequeñas corrientes CA en presencia de grandes corrientes CC (por ejemplo, monitoreo de rizado de condensadores).
  • Mediciones EMC en tracción, accionamientos de motores y redes eléctricas.
  • Medición de corrientes de cortocircuito o corrientes en aplicaciones de pulso.


Cumple con las normas

  • CE
  • CEM EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Datos técnicos

Salida ±6V para corriente máxima de pico para R>100kΩ (entrada de osciloscopio recomendada R=1MΩ)
Precisión Calibrado a ±0,2% de la lectura con el conductor centrado en el bucle de la bobina Rogowski. Posición del conductor en la bobina (para conductor de 10 mm de diámetro) – típicamente ±1% de la lectura.
Linealidad hasta amplitud de corriente ±0,05% de la lectura
Offset CC Máximo ±3mV para T=25°C
Temperatura Bobina y cable: -20…100°C, integrador: 0…40°C
Voltaje de la bobina 10kV valor de pico - voltaje de pico seguro a tierra determinado en base a la prueba de 15kVrms, 50Hz, 60s.
Circunferencia de la bobina 500, 700, 1000mm – tamaños más grandes posibles bajo pedido
Sección transversal de la bobina 8.5mm máx. (14mm con funda de silicona para protección contra daños mecánicos)
Fuente de alimentación B - estándar: 4 pilas alcalinas AA de 1.5V, tiempo de funcionamiento típico 25h R – recargable: 4 pilas AA de 1.2 NiMH, vida útil típica 10h, posibilidad de carga externa
Salida BNC



Parámetros del modelo

Modelo Sensibilidad (mV/A) Corriente máxima (A) Ruido máximo (mVp-p) Caída* (%/ms) Ancho de banda LF (-3dB)(Hz) Corriente di/dt máxima (kA/μs) Ancho de banda (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWT/3N 10 600 14 0.9 1.0 2.0 10 6.5 5 3.5
CWT/6 5.0 1200 12 0.9 1.0 8.0 16 12.5 10 8
CWT/15 2.0 3000 7.0 0.7 0.8 20 16 12.5 10 8
CWT/30 1.0 6000 3.5 0.5 0.6 40 16 12.5 10 8
CWT/60 0.5 12000 3.0 0.35 0.4 40 16 12.5 10 8
CWT/150 0.2 30000 3.0 0.2 0.2 40 16 12.5 10 8
CWT/300 0.1 60000 3.0 0.1 0.1 40 16 12.5 10 8


* - Caída porcentual de la señal de salida para una onda cuadrada
