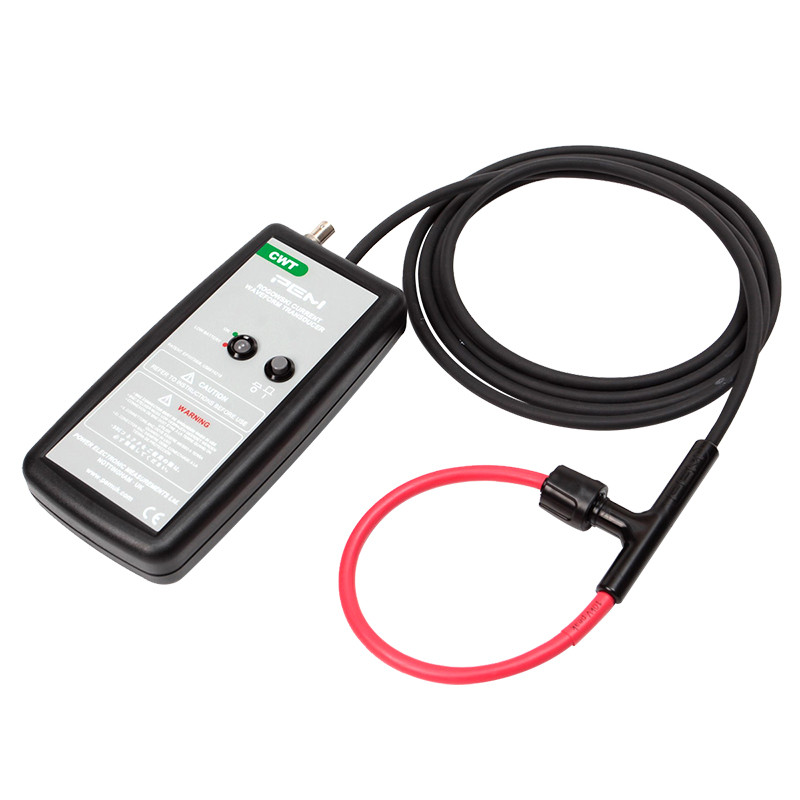

CWT sorozat

A CWT sorozat váltakozó áramok mérésére szolgál néhány száz milliampertől több száz kiloamperig terjedő tartományban, és tized Hz-től több tíz MHz-ig terjedő frekvenciákon. A CWT Rogowski tekercsek tipikus alkalmazásai közé tartozik a félvezető kapcsolók áramhullámformájának mérése és rögzítése, a magasabb frekvenciájú szinuszos jelek, pulzáló és egyéb, nagy változékonysággal jellemezhető jelek.

Főbb jellemzők

Maximális di/dt
Képesség maximális di/dt-vel, akár 40 kA/µs-ig is működni.		 Névleges áramok
Névleges áramok 600 A-től 60 kA-ig (csúcsértékek).


Széles sávszélesség
A modellek 0,1 Hz-től 16 MHz-ig terjedő tartományt fednek le.

 Szigetelt tekercs
Tekercs szigetelése: 10 kV (csúcsérték) Tekercs keresztmetszetének átmérője: max. 8,5 mm
Kábelhossz kiválasztásának lehetőségeHosszabb kábelek is elérhetők, mint a standard 1 m, 2,5 m és 4 m – kérésre. Egyedi tekercshossz
Kérésre elérhetők a standard 300 mm, 500 mm, 700 mm és 1000 mm méretnél hosszabb tekercsek.


Alkalmazások

  • Tranziens áramok mérése teljesítményelektronikai kapcsolóáramkörökben.
  • Nagyfrekvenciás szinuszos áramok (pl. indukciós fűtés).
  • Kis váltakozó áramok mérése nagy egyenáramok jelenlétében (pl. kondenzátor hullámzásának monitorozása).
  • EMC mérések vontatásban, motorhajtásokban és villamos hálózatokban.
  • Rövidzárlati áramok vagy áramok mérése impulzusos alkalmazásokban.


Megfelel a szabványoknak

  • CE
  • EMC EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Műszaki adatok

Kimenet ±6V a maximális csúcsáramhoz R>100kΩ esetén (ajánlott oszcilloszkóp bemenet R=1MΩ)
Pontosság Kalibrálva ±0,2%-os jelzésre, ha a vezető a Rogowski tekercshurok közepén van. A vezető helyzete a tekercsben (10 mm átmérőjű vezető esetén) – tipikusan ±1%-os jelzés.
Linearitás az áramamplitúdóig ±0,05% az olvasott értékből
DC Offset Maximum ±3mV T=25°C esetén
Hőmérséklet Tekercs és kábel: -20…100°C, integrátor: 0…40°C
Tekercsfeszültség 10kV csúcsérték - biztonságos csúcsfeszültség a földhöz képest, 15kVrms, 50Hz, 60s teszt alapján meghatározva.
Tekercs kerülete 500, 700, 1000mm – kérésre nagyobb méretek is lehetségesek
Tekercs keresztmetszete 8.5mm max. (14mm szilikon burkolattal a mechanikai sérülések elleni védelem érdekében)
Tápellátás B - standard: 4 x AA 1.5V alkáli elem, tipikus működési idő 25 óra R – újratölthető: 4x AA 1.2 NiMH elem, tipikus élettartam 10 óra, külső töltés lehetséges
Kimenet BNC



Modellparaméterek

Modell Érzékenység (mV/A) Maximális áram (A) Maximális zaj (mVp-p) Csökkenés* (%/ms) LF sávszélesség (-3dB)(Hz) Maximális di/dt áram (kA/μs) Sávszélesség (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWT/3N 10 600 14 0.9 1.0 2.0 10 6.5 5 3.5
CWT/6 5.0 1200 12 0.9 1.0 8.0 16 12.5 10 8
CWT/15 2.0 3000 7.0 0.7 0.8 20 16 12.5 10 8
CWT/30 1.0 6000 3.5 0.5 0.6 40 16 12.5 10 8
CWT/60 0.5 12000 3.0 0.35 0.4 40 16 12.5 10 8
CWT/150 0.2 30000 3.0 0.2 0.2 40 16 12.5 10 8
CWT/300 0.1 60000 3.0 0.1 0.1 40 16 12.5 10 8


* - Kimeneti jel százalékos csökkenése négyszöghullám esetén
