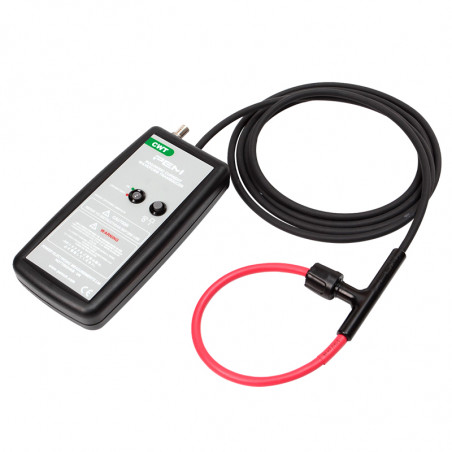

Серија CWT је намењена за мерење наизменичних струја у опсегу од неколико стотина милиампера до неколико стотина килоампера и фреквенција од десетих делова Hz до неколико десетина MHz. Типичне примене Роговских калемова CWT су мерење и снимање таласног облика струје полупроводничких прекидача, синусоидалних сигнала виших фреквенција, пулсних и других сигнала који се карактеришу великом променљивошћу.

Кључне карактеристике

Максимално di/dt
Способност за рад при максималном di/dt до 40 kA/µs.		 Називне струје
Називне струје од 600 A до 60 kA (вршне вредности).


Широк фреквентни опсег
Модели покривају опсег од 0,1 Hz до 16 MHz.

 Изоловани калем
Изолација калема: 10 kV (вршна вредност) Пречник попречног пресека калема: макс. 8,5 мм
Могућност избора дужине каблаДоступни су дужи каблови од стандардних 1 м, 2,5 м и 4 м – на захтев. Дужина калема по наруџбини
На захтев су доступни калемови дужине веће од стандардних 300 мм, 500 мм, 700 мм и 1000 мм.


Примене

  • Мерење пролазних струја у преклопним колима енергетске електронике.
  • Високофреквентне синусоидне струје (нпр. индукционо грејање).
  • Мерење малих наизменичних струја у присуству великих једносмерних струја (нпр. праћење таласања кондензатора).
  • ЕМЦ мерења у вучи, погонима мотора и електричним мрежама.
  • Мерење струја кратког споја или струја у импулсним применама.


Испуњава стандарде

  • CE
  • ЕМЦ EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Технички подаци

Излаз ±6В за максималну вршну струју за R>100kΩ (препоручени улаз осцилоскопа R=1MΩ)
Тачност Калибрисано на ±0,2% очитавања када је проводник центриран у петљи Роговског калема. Положај проводника у калему (за проводник пречника 10 мм) – типично ±1% очитавања.
Линеарност до амплитуде струје ±0,05% очитавања
DC Офсет Максимално ±3мВ за Т=25°C
Температура Калем и кабл: -20…100°C, интегратор: 0…40°C
Напон калема 10кВ вршна вредност - безбедан вршни напон према земљи одређен на основу теста 15кВrms, 50Хз, 60с.
Обим калема 500, 700, 1000мм – на захтев су могуће веће величине
Попречни пресек калема 8.5мм макс. (14мм са силиконском кошуљицом за заштиту од механичких оштећења)
Напајање Б - стандардно: алкалне батерије 4 x AA 1.5V, типично време рада 25х Р – пуњиво: батерије 4x AA 1.2 NiMH, типичан животни век 10х, могуће спољно пуњење
Излаз BNC



Параметри модела

Модел Осетљивост (мВ/А) Максимална струја (А) Максимални шум (мВп-п) Пад* (%/мс) Опсег фреквенција НЧ (-3дБ)(Хз) Максимална струја нарастања di/dt (кА/μs) Опсег фреквенција (-3дБ) (МХз)
300 мм 500 мм 700 мм 1000 мм
CWT/3N 10 600 14 0.9 1.0 2.0 10 6.5 5 3.5
CWT/6 5.0 1200 12 0.9 1.0 8.0 16 12.5 10 8
CWT/15 2.0 3000 7.0 0.7 0.8 20 16 12.5 10 8
CWT/30 1.0 6000 3.5 0.5 0.6 40 16 12.5 10 8
CWT/60 0.5 12000 3.0 0.35 0.4 40 16 12.5 10 8
CWT/150 0.2 30000 3.0 0.2 0.2 40 16 12.5 10 8
CWT/300 0.1 60000 3.0 0.1 0.1 40 16 12.5 10 8


* - Процентни пад излазног сигнала за правоугаони талас
