Hersteller: PEM

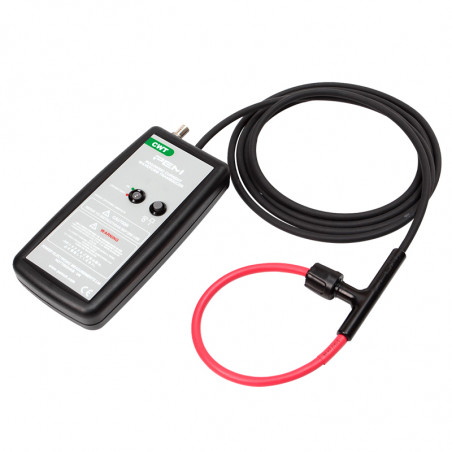

CWT-Serie.

Die CWT-Serie ist für die Messung von Wechselströmen im Bereich von einigen hundert Milliampere bis zu mehreren hundert Kiloampere und Frequenzen von Zehntel Hz bis zu mehreren zehn MHz ausgelegt. Typische Anwendungen von CWT Rogowski-Spulen sind die Messung und Aufzeichnung der Stromwellenform von Halbleiterschaltern, höherfrequenter Sinussignale, Puls- und anderer Signale, die sich durch hohe Variabilität auszeichnen.

Hauptmerkmale

Maximales di/dt
Fähigkeit, bei einem maximalen di/dt von bis zu 40 kA/µs zu arbeiten.		 Nennströme
Nennströme von 600 A bis 60 kA (Spitzenwerte).


Breite Bandbreite
Modelle decken den Bereich von 0,1 Hz bis 16 MHz ab.

 Isolierte Spule
Spulenisolierung: 10 kV (Spitzenwert) Querschnittsdurchmesser der Spule: max. 8,5 mm
Möglichkeit zur Auswahl der KabellängeLängere Kabel als die Standardlängen von 1 m, 2,5 m und 4 m sind auf Anfrage erhältlich. Spulenlänge auf Bestellung
Auf Anfrage sind Spulen mit einer Länge von mehr als den Standardmaßen 300 mm, 500 mm, 700 mm und 1000 mm erhältlich.


Anwendungen

  • Messung von transienten Strömen in Leistungselektronik-Schaltkreisen.
  • Hochfrequente Sinusströme (z. B. Induktionserwärmung).
  • Messung kleiner Wechselströme bei Vorhandensein großer Gleichströme (z. B. Überwachung der Kondensatorwelligkeit).
  • EMV-Messungen in Traktion, Motorantrieben und Stromnetzen.
  • Messung von Kurzschlussströmen oder Strömen in Impulsanwendungen.


Erfüllt Normen

  • CE
  • EMV EN 61326-1 2006
  • IEC 61010-1
  • IEC 61010-2-032


Technische Daten

Ausgang ±6V für max. Spitzenstrom bei R>100kΩ (empfohlener Oszilloskop-Eingang R=1MΩ)
Genauigkeit Kalibriert auf ±0,2% des Anzeigewertes bei zentriertem Leiter in der Rogowski-Spulenschleife. Leiterposition in der Spule (für 10 mm Durchmesser Leiter) – typischerweise ±1% des Anzeigewertes.
Linearität bis zur Stromamplitude ±0,05% des Messwerts
DC-Offset Maximal ±3mV bei T=25°C
Temperatur Spule und Kabel: -20…100°C, Integrator: 0…40°C
Spulenspannung 10kV Spitzenwert - sichere Spitzenspannung gegen Erde, bestimmt basierend auf einem 15kVrms, 50Hz, 60s Test.
Spulenumfang 500, 700, 1000mm – auf Anfrage sind größere Größen möglich
Spulenquerschnitt 8.5mm max. (14mm mit Silikonhülle zum Schutz vor mechanischen Beschädigungen)
Stromversorgung B - Standard: 4 x AA 1.5V Alkalibatterien, typische Betriebszeit 25h R – wiederaufladbar: 4x AA 1.2 NiMH Batterien, typische Lebensdauer 10h, externes Laden möglich
Ausgang BNC



Modellparameter

Modell Empfindlichkeit (mV/A) Maximalstrom (A) Maximales Rauschen (mVp-p) Abfall* (%/ms) LF-Bandbreite (-3dB)(Hz) Maximaler di/dt-Strom (kA/μs) Bandbreite (-3dB) (MHz)
300 mm 500 mm 700 mm 1000 mm
CWT/3N 10 600 14 0.9 1.0 2.0 10 6.5 5 3.5
CWT/6 5.0 1200 12 0.9 1.0 8.0 16 12.5 10 8
CWT/15 2.0 3000 7.0 0.7 0.8 20 16 12.5 10 8
CWT/30 1.0 6000 3.5 0.5 0.6 40 16 12.5 10 8
CWT/60 0.5 12000 3.0 0.35 0.4 40 16 12.5 10 8
CWT/150 0.2 30000 3.0 0.2 0.2 40 16 12.5 10 8
CWT/300 0.1 60000 3.0 0.1 0.1 40 16 12.5 10 8


* - Prozentualer Abfall des Ausgangssignals bei einer Rechteckwelle
