Wyłącznik silnikowy Ex GHG 635-12
Wyłącznik silnikowy Ex GHG 635-12

Фотографии предназначены только для информационных целей. Посмотреть спецификацию продукта

please use latin characters

Производитель: Eaton / CEAG

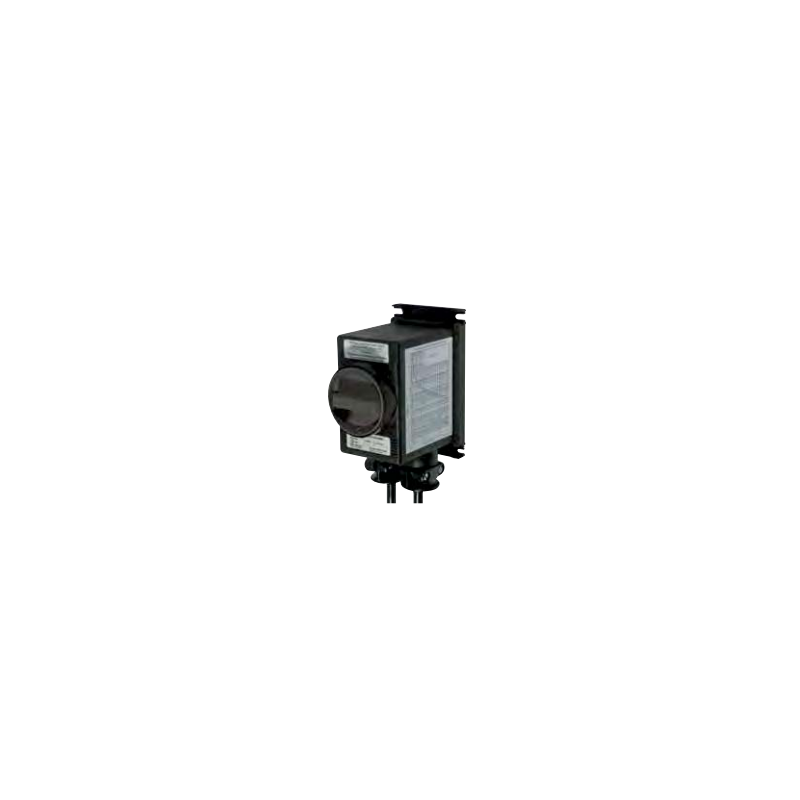

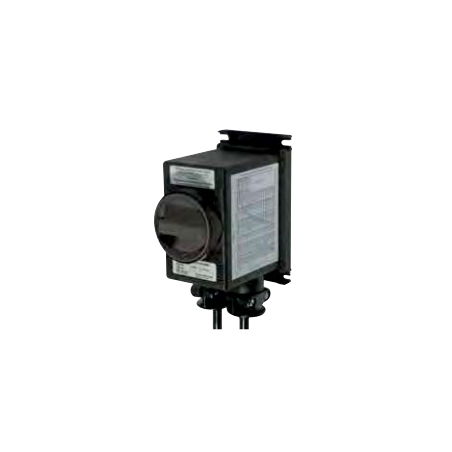

Автоматический выключатель двигателя Ex GHG 635-12

  • GHG 635-12
  • Материал
  • Номинальный ток
  • Класс IP

Двигатели должны быть защищены от перегрузок, обрыва фазы и перегрева:

Автоматический выключатель и ручной пускатель CEAG обеспечивают защиту от обрыва фазы, а также тепловое и электромагнитное отключение для надежной защиты двигателя.

Дополнительный расцепитель минимального напряжения или вспомогательный контакт дополняют функции безопасности.

Положение переключателя всегда отображается на рукоятке переключателя, что практически исключает возможность неправильного срабатывания.

Особая функция безопасности, обеспечиваемая ручным пускателем:

Включается только локально – в месте расположения привода.

Опционально доступен расцепитель рабочего тока для дистанционного отключения.

Ручные пускатели CEAG имеют настолько точное время срабатывания, что одинаково подходят для защиты двигателей Ex-e и Ex-d. Просто для безопасности.

Параметр Спецификация
Маркировка согласно 2014/34/EU II 2 G Ex d IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Тип EC Сертификат проверки PTB 05 ATEX 1020
Допустимая температура окружающей среды от –20 °C до +40 °C
Номинальное напряжение до макс. 690 В
Номинальный ток 0,1–16 А
Частота 50/60 Гц
Номинальная коммутационная способность AC-3 согласно EN 60947-3-4-1 Ue 650 В / Ie 16 А
Напряжение питания катушки расцепителя минимального напряжения 400 В 50/60 Гц (стандартное исполнение)
440 В / 500 В / 24 В / 48 В / 60 В – по запросу
Срабатывание при напряжении 35–70% Uc
Срабатывание при пониженном напряжении Возможно включение при U > 85% Uc
Защита предохранителями до 400 В переменного тока, короткое замыкание до 50 кА, до 6,3 А: 30 кА до 16 А: 10 кА
Характеристики теплового расцепителя T II
Класс защиты I
Степень защиты по EN 60529 IP66
Соединительный кабель HO7RN-F (стандартный, 3 м, Другие варианты длины доступны по запросу.
Вес 1 кг (без кабеля)
Материал корпуса Полиэстер, армированный стекловолокном
Цвет корпуса Черный
Можно заблокировать навесным замком Можно заблокировать в положении «ВЫКЛ» тремя доступными в продаже навесными замками (⌀ макс. 6 мм)
