Wyłącznik silnikowy Ex GHG 635-12
Wyłącznik silnikowy Ex GHG 635-12

Фотографії призначені тільки для інформаційних цілей. Подивитися специфікацію продукту

please use latin characters

Виробник: Eaton / CEAG

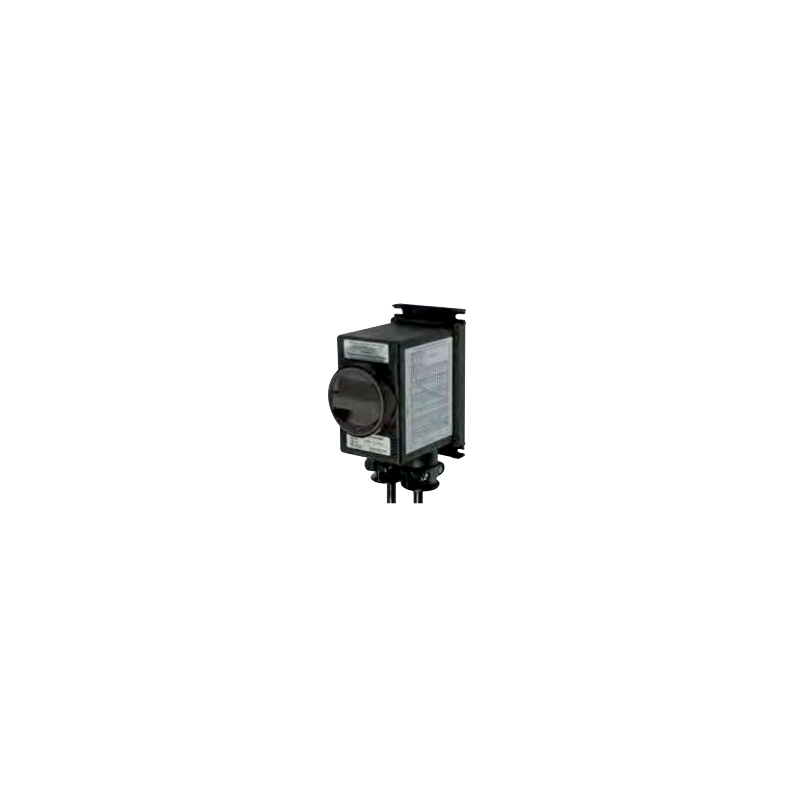

Автоматичний вимикач двигуна Ex GHG 635-12

  • GHG 635-12
  • Матеріал
  • Номінальний струм
  • IP клас

Двигуни повинні бути захищені від перевантажень, обриву фази та перегріву:

Автоматичний вимикач CEAG і ручний пускач двигуна пропонують захист від обриву фази, а також термічне та електромагнітне відключення для надійного захисту двигуна.

Додатковий розчіплювач мінімальної напруги або допоміжний контакт доповнюють функції безпеки.

Положення перемикача завжди вказується рукояткою перемикача, що практично виключає неправильну роботу.

Спеціальна функція безпеки, яку пропонує ручний стартер двигуна:

Можна ввімкнути лише локально – там, де знаходиться накопичувач.

Додатково доступний робочий поточний випуск для дистанційного вимкнення.

Ручні пускачі двигунів CEAG мають настільки точний час спрацьовування, що вони однаково підходять для захисту двигунів Ex-e та Ex-d. лише для безпеки.

Параметр Специфікація
Маркування відповідно до 2014/34/EU II 2 G Ex d IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Сертифікат перевірки типу ЄС PTB 05 ATEX 1020
Допустима температура навколишнього середовища –20 °C до +40 °C
Номінальна напруга до макс. 690 В
Номінальний струм 0,1 до 16 А
Частота 50/60 Гц
Номінальна комутаційна здатність AC-3 згідно з EN 60947-3-4-1 Ue 650 В / Ie 16 A
Понижена напруга живлення котушки розчеплення 400 В 50/60 Гц (стандартна версія)
440 В / 500 В / 24 В / 48 В / 60 В – за запитом
Відключення при напрузі 35% – 70% Uc
Відключення при зниженні напруги Перемикання можливе при U > 85% Uc
Захист запобіжником коротке замикання до 400 В змінного струму до 50 кА до 6,3 А: 30 кА до 16 А: 10 кА
Характеристики термічного тригера T II
Клас захисту Я
Рівень захисту згідно з EN 60529 IP66
З’єднувальний кабель HO7RN-F (стандарт 3 м, інша довжина доступна за запитом)
Вага 1 кг (без кабелю)
Матеріал корпусу Поліестер, армований скловолокном
Колір корпусу Чорний
Замок Можна заблокувати у положенні ВИМКНЕНО за допомогою 3 доступних у продажу замків (⌀ макс. 6 мм)
