Fabricant: Eaton / CEAG

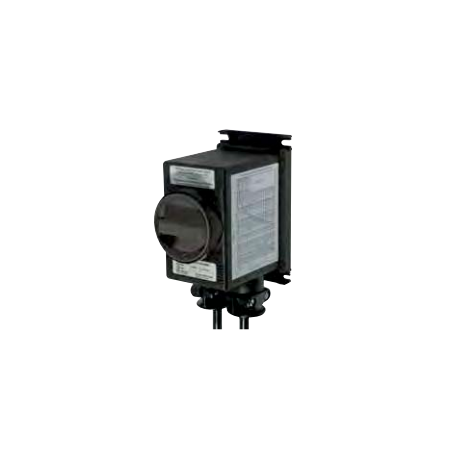

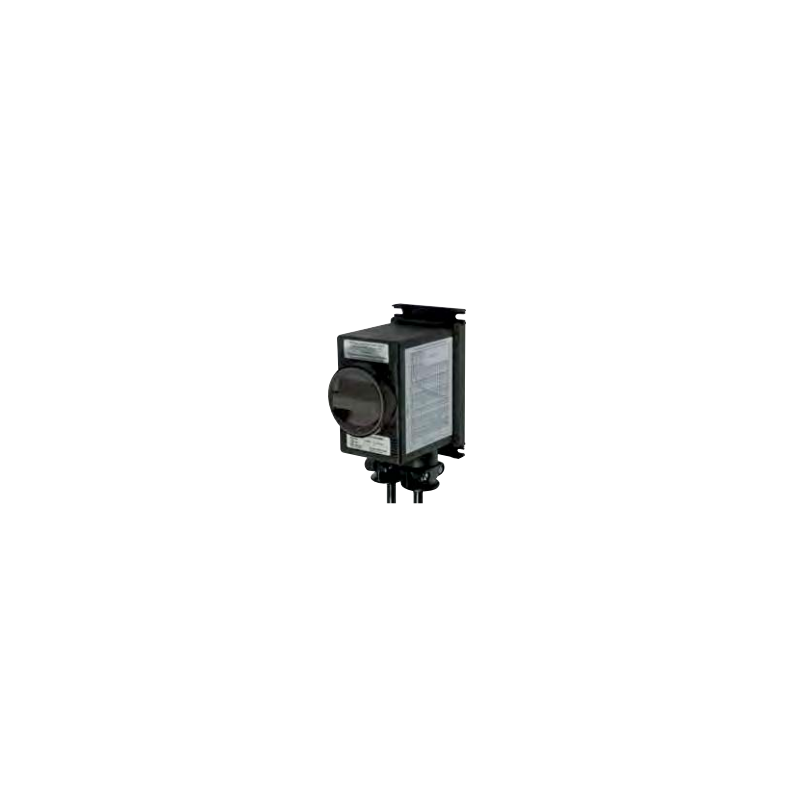

Disjoncteur moteur Ex GHG 635-12

  • GHG 635-12
  • Matériel
  • Courant nominal
  • Classe IP

Les moteurs doivent être protégés contre les surcharges, les défauts de phase et les surchauffes :

Le disjoncteur et le démarreur manuel CEAG offrent une protection contre les défauts de phase, ainsi qu'un déclenchement thermique et électromagnétique pour une protection fiable du moteur.

Un déclencheur à minimum de tension ou un contact auxiliaire en option complètent les dispositifs de sécurité.

La position de l'interrupteur est toujours indiquée par la poignée, éliminant ainsi pratiquement toute erreur de manipulation.

Une caractéristique de sécurité particulière du démarreur manuel :

La mise en marche est uniquement possible localement, là où se trouve le variateur.

Un déclencheur de courant de service pour l'arrêt à distance est disponible en option.

Les démarreurs manuels CEAG ont un temps de déclenchement si précis qu'ils conviennent aussi bien à la protection des moteurs Ex-e qu'Ex-d. Juste pour des raisons de sécurité.

Paramètre Spécification
Marquage selon la directive 2014/34/UE II 2 G Ex d IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
Type CE Certificat d'examen PTB 05 ATEX 1020
Température ambiante admissible –20 °C à +40 °C
Tension nominale jusqu'à max. 690 V
Courant nominal 0,1 à 16 A
Fréquence 50/60 Hz
Pouvoir de coupure nominal AC-3 selon EN 60947-3-4-1 Ue 650 V / Ie 16 A
Tension d'alimentation de la bobine du déclencheur à minimum de tension 400 V 50/60 Hz (version standard)
440 V / 500 V / 24 V / 48 V / 60 V – sur demande
Déclenchement à une tension de 35 % à 70 % Uc
Déclenchement à minimum de tension Commutation possible à U > 85 % Uc
Protection par fusibles Jusqu'à 400 V CA, court-circuit jusqu'à 50 kA 6,3 A : 30 kA jusqu’à 16 A : 10 kA
Caractéristiques de déclenchement thermique T II
Classe de protection I
Indice de protection selon EN 60529 IP66
Câble de raccordement HO7RN-F (standard 3 m, autres longueurs disponibles sur (sur demande)
Poids 1 kg (sans câble)
Matériau du boîtier Polyester renforcé de fibres de verre
Couleur du boîtier Noir
Cadenassable Verrouillable en position OFF avec 3 cadenas du commerce (⌀ max. 6) mm)
