Hersteller: Eaton / CEAG

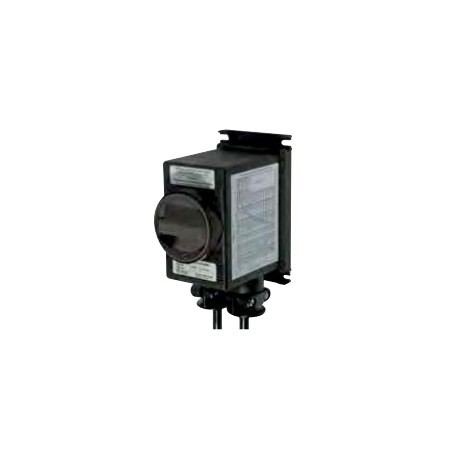

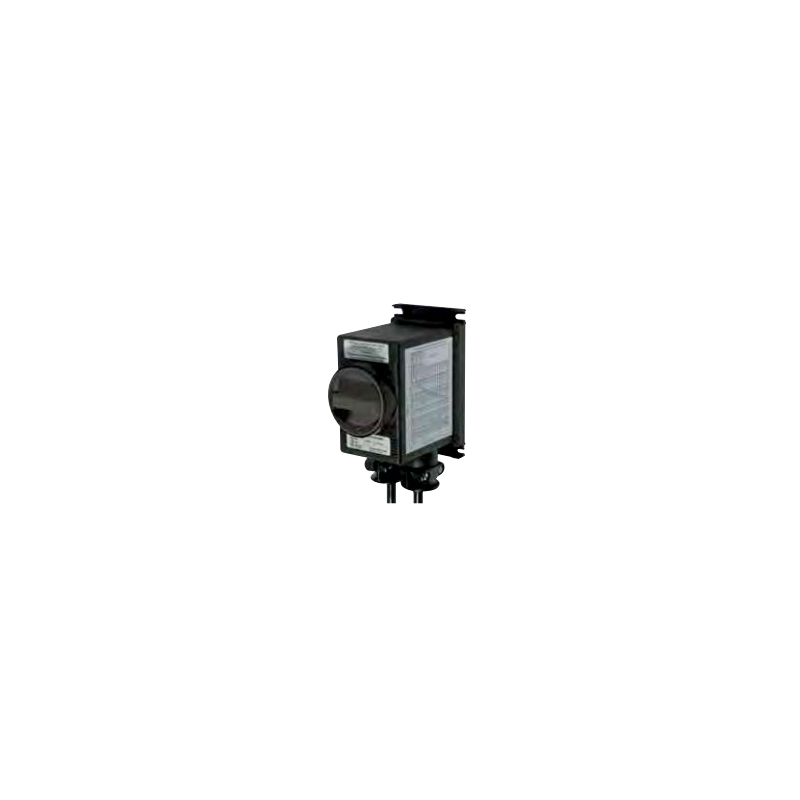

Ex GHG 635-12 Motorschutzschalter

  • GHG 635-12
  • Material
  • Nennstrom
  • IP-Klasse

Motoren müssen vor Überlastung, Phasenausfall und Überhitzung geschützt werden:

Die CEAG Leistungsschalter und Motorschutzschalter bieten Phasenausfallschutz sowie thermische und elektromagnetische Auslösung für zuverlässigen Motorschutz.

Ein optionaler Unterspannungsauslöser oder Hilfskontakt rundet die Sicherheitsausstattung ab.

Die Schalterstellung wird stets durch den Schaltergriff angezeigt, wodurch Fehlbedienungen nahezu ausgeschlossen sind.

Ein besonderes Sicherheitsmerkmal des Motorschutzschalters:

Das Einschalten kann nur vor Ort erfolgen – am Antrieb.

Ein Arbeitsstromauslöser zur Fernabschaltung ist optional erhältlich.

Die CEAG Motorschutzschalter zeichnen sich durch eine so präzise Auslösezeit aus, dass sie sich gleichermaßen für den Schutz von Ex-e- und Ex-d-Motoren eignen. Nur zur Sicherheit.

Parameter Spezifikation
Kennzeichnung gemäß 2014/34/EU II 2 G Ex d IIC T6 / II 2 D Ex tD A21 IP66 T80 °C
EG-Baumusterprüfbescheinigung PTB 05 ATEX 1020
Zulässige Umgebungstemperatur –20 °C bis +40 °C
Nennspannung bis max. 690 V
Bemessungsstrom 0,1 bis 16 A
Frequenz 50/60 Hz
Bemessungsschaltvermögen AC-3 gemäß EN 60947-3-4-1 Ue 650 V / Ie 16 A
Spannungsversorgung der Unterspannungsauslösespule 400 V 50/60 Hz (Standardausführung)
440 V / 500 V / 24 V / 48 V / 60 V – auf Anfrage
Auslösung bei Spannung 35 % – 70 % Uc
Unterspannungsauslösung Schalten möglich bei U > 85 % Uc
Absicherung bis 400 V AC Kurzschluss bis 50 kA bis 6,3 A: 30 kA bis 16 A: 10 kA
Thermische Auslösecharakteristik T II
Schutzklasse I
Schutzart nach EN 60529 IP66
Anschlusskabel HO7RN-F (Standard 3 m, andere Längen auf Anfrage erhältlich)
Gewicht 1 kg (ohne Kabel)
Gehäusematerial Glasfaserverstärktes Polyester
Gehäusefarbe Schwarz
Abschließbar In der AUS-Stellung mit 3 handelsüblichen Vorhängeschlössern abschließbar (⌀ max. 6 mm)
