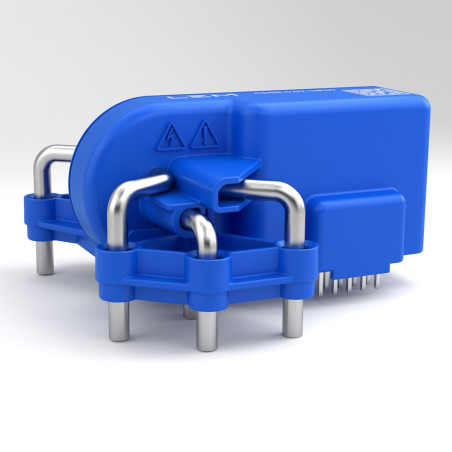

ЦДСР 0.07-НП струјни претварач
ЦДСР 0.07-НП струјни претварач

Фотографије су само у информативне сврхе. Погледајте спецификацију производа

please use latin characters

Произвођач: LEM

ЦДСР 0.07-НП струјни претварач

  • CDSR 0.07-NP
  • Тачност 8.3
  • Nazivna struja (A) 0.07
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 45719
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Мерење струје цурења/паметна мрежа
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 85
  • Фреквентни одзив (-3dB) [kHz] 2
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Техничке спецификације

Опис

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике
  • Претварач струје отворене петље
  • Напонски излаз
  • SPI дигитални излаз
  • Једноструки напон напајања од 3,3 V
  • Монтажа на штампану плочу
  • Уграђени примарни џампери
  • Веома мала грешка при малим струјама
  • Висока отпорност на преоптерећење
  • Тест намотај
  • Висока ефикасност изолације
Примене
  • Мерење струје Струја цурења у IC-CPD каблу (режим 2) и за зидне кутије (режим 3), контакте и заштитне елементе уређаји
  • Једнофазна номинална струја до ±32 A RMS
Технички подаци
Параметар Вредност
Максимални напон напајања 3,6 V
Максимална температура примарног проводника 100°C
Радна температура -40÷85°C
Складиштење Температура -50÷85°C
Максимална вршна издржљива струја 3300A
Напон електростатичког пражњења (HBM) 6kV
Називна примарна струја 32A
Називна примарна диференцијална струја 70mA
Опсег мерења примарне струје Диференцијални напон -150÷150mA
Секундарно напајање Напон 3,3 V
Излазни напон 0÷3,3 V
Тежина 32 g
Релативна влажност 85%
Називна осетљивост 8,79 V/A
Мање
Опширније

Пошаљите упит

Да ли вас занима овај производ? Да ли су вам потребне додатне информације или појединачне цене?

Контактирајте нас
Питајте производ close
Хвала вам што сте послали поруку. Одговорићемо у најкраћем могућем року.
Питајте производ close
Прегледајте
пошаљите упит

Додај у листу жеља

морате бити пријављени

  • Тачност 8.3
  • Nazivna struja (A) 0.07
  • Примарни сигнал [AC / AC+DC / DC] AC+DC
  • Напон напајања [V] 45719
  • Монтажа [THT / SMD / DIN / Панел / На примарну шину] THT
  • Апликација Мерење струје цурења/паметна мрежа
  • Тип излазног сигнала [струја/напон] напон
  • Минимална радна температура [°C] -40
  • Максимална радна температура [°C] 85
  • Фреквентни одзив (-3dB) [kHz] 2
  • Петља повратне спреге [отворена / затворена] // Eta технологија отворено

Техничке спецификације

Опис

Дизајниран за електронско мерење струје: једносмерне, наизменичне, импулсне итд., са галванском изолацијом између примарног и секундарног кола.

Главне карактеристике
  • Претварач струје отворене петље
  • Напонски излаз
  • SPI дигитални излаз
  • Једноструки напон напајања од 3,3 V
  • Монтажа на штампану плочу
  • Уграђени примарни џампери
  • Веома мала грешка при малим струјама
  • Висока отпорност на преоптерећење
  • Тест намотај
  • Висока ефикасност изолације
Примене
  • Мерење струје Струја цурења у IC-CPD каблу (режим 2) и за зидне кутије (режим 3), контакте и заштитне елементе уређаји
  • Једнофазна номинална струја до ±32 A RMS
Технички подаци
Параметар Вредност
Максимални напон напајања 3,6 V
Максимална температура примарног проводника 100°C
Радна температура -40÷85°C
Складиштење Температура -50÷85°C
Максимална вршна издржљива струја 3300A
Напон електростатичког пражњења (HBM) 6kV
Називна примарна струја 32A
Називна примарна диференцијална струја 70mA
Опсег мерења примарне струје Диференцијални напон -150÷150mA
Секундарно напајање Напон 3,3 V
Излазни напон 0÷3,3 V
Тежина 32 g
Релативна влажност 85%
Називна осетљивост 8,79 V/A
