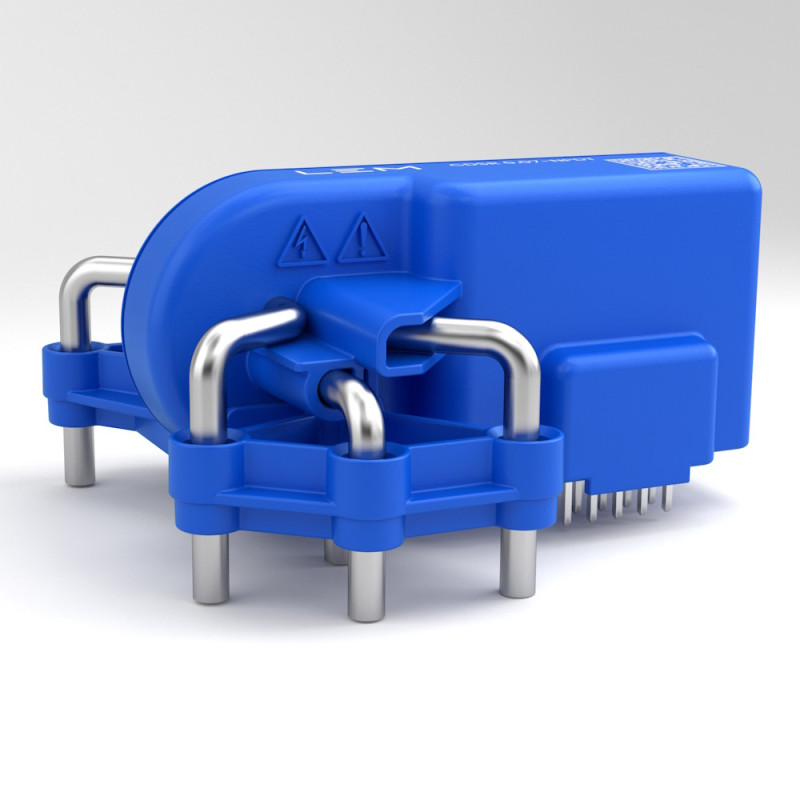

CDSR 0.07-NP srovės keitiklis
CDSR 0.07-NP srovės keitiklis

Nuotraukos yra skirtos tik informaciniams tikslams. Peržiūrėkite produkto specifikaciją

please use latin characters

Gamintojas: LEM

CDSR 0.07-NP srovės keitiklis

  • CDSR 0.07-NP
  • Tikslumas 8.3
  • Nominali srovė (A) 0.07
  • Pirminis signalas [AC / AC+DC / DC] AC+DC
  • Maitinimo įtampa [V] 45719
  • Montavimas [THT / SMD / DIN / Panelinis / Ant pagrindinio bėgelio] THT
  • Programėlė Nuotėkio srovės matavimas / išmanusis tinklas
  • Išėjimo signalo tipas [srovė/įtampa] įtampa
  • Minimali darbinė temperatūra [°C] -40
  • Maksimali darbinė temperatūra [°C] 85
  • Dažnio atsakas (-3dB) [kHz] 2
  • Grįžtamojo ryšio kilpa [atvira / uždara] // Eta technologija atviras

Techninės specifikacijos

Aprašymas

Sukurtas elektroniniam srovės matavimui: nuolatinei, kintamajai, impulsinei ir kt., su galvanine izoliacija tarp pirminės ir antrinės grandinių.

Pagrindinės savybės
  • Atviros grandinės srovės keitiklis
  • Įtampos išėjimas
  • SPI skaitmeninis išėjimas
  • Viena 3,3 V maitinimo įtampa
  • Tvirtinimas ant PCB
  • Integruoti pirminiai trumpikliai
  • Labai maža paklaida esant mažoms srovėms
  • Didelis atsparumas perkrovoms
  • Bandymo apvija
  • Didelis izoliacijos efektyvumas
Taikymas
  • Srovės matavimas Nuotėkio srovė IC-CPD kabelyje (2 režimas) ir sieninėse dėžutėse (3 režimas), kontaktuose ir apsauginiuose įrenginiai
  • Vienfazės vardinė srovė iki ±32 A RMS
Techniniai duomenys
Parametras Reikšmė
Maksimali maitinimo įtampa 3,6 V
Maksimali pirminio laidininko temperatūra 100 °C
Temperatūra Darbinė temperatūra -40 ÷ 85 °C
Sandėliavimas Temperatūra -50÷85°C
Didžiausia maksimali atlaikomoji srovė 3300A
Elektrostatinė iškrovos įtampa (HBM) 6kV
Nominali pirminė srovė 32A
Nominali pirminė diferencinė srovė 70mA
Pirminės srovės matavimo diapazonas Diferencinė įtampa -150÷150mA
Antrinis maitinimas Įtampa 3,3 V
Išėjimo įtampa 0 ÷ 3,3 V
Svoris 32 g
Santykinė drėgmė 85 %
Nominalus jautrumas 8,79 V/A
mažiau
