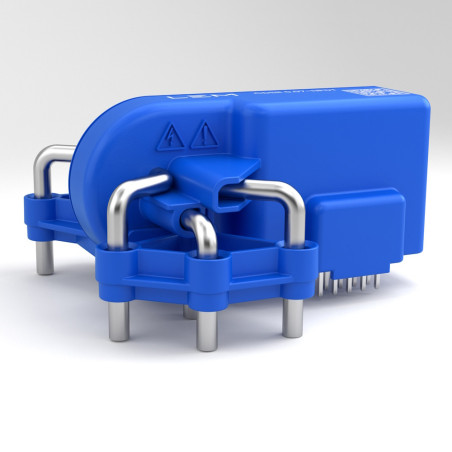

Transducteur de courant CDSR 0,07-NP
Transducteur de courant CDSR 0,07-NP

Les photos sont à titre informatif uniquement. Voir les spécifications du produit

please use latin characters

Fabricant: LEM

Transducteur de courant CDSR 0,07-NP

  • CDSR 0.07-NP
  • Précision 8.3
  • Courant nominal (A) 0.07
  • Signal primaire [AC / AC+DC / DC] AC+DC
  • Tension d'alimentation [V] 45719
  • Montage [THT / SMD / DIN / Panneau / Sur rail principal] THT
  • Application Mesure des courants de fuite/Réseau intelligent
  • Type de signal de sortie [courant/tension] tension
  • Température minimale de fonctionnement [°C] -40
  • Température de fonctionnement maximale [°C] 85
  • Réponse en fréquence (-3 dB) [kHz] 2
  • Boucle de rétroaction [ouverte / fermée] // technologie Eta ouvrir

Spécifications techniques

Description

Conçu pour la mesure de courant électronique : continu, alternatif, pulsé, etc., avec isolation galvanique entre les circuits primaire et secondaire.

Caractéristiques principales
  • Transducteur de courant en boucle ouverte
  • Sortie tension
  • Sortie numérique SPI
  • Alimentation unique de 3,3 V
  • Montage sur circuit imprimé
  • Cavaliers primaires intégrés
  • Très faible erreur à faible courant
  • Haute résistance aux surcharges
  • Enroulement de test
  • Haute efficacité d'isolation
Applications
  • Mesure du courant : courant de fuite dans les câbles IC-CPD (mode 2) et pour les boîtes murales (mode 3), les contacts et Dispositifs de protection
  • Courant nominal monophasé jusqu'à ±32 A RMS
Caractéristiques techniques
Paramètre Valeur
Tension d'alimentation maximale 3,6 V
Température maximale du conducteur primaire 100 °C
Température de fonctionnement -40 à 85 °C
Stockage Température -50÷85°C
Courant de crête maximal admissible 3300 A
Tension de décharge électrostatique (HBM) 6 kV
Courant primaire nominal 32 A
Courant différentiel primaire nominal 70 mA
Plage de mesure du courant primaire : tension différentielle -150÷150 mA
Alimentation secondaire Tension 3,3 V
Tension de sortie 0 à 3,3 V
Poids 32 g
Humidité relative 85 %
Sensibilité nominale 8,79 V/A
