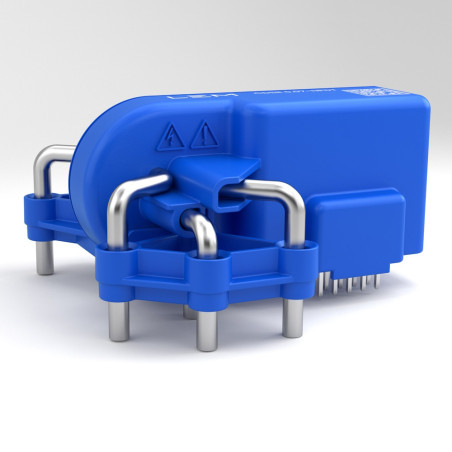

Transductor de corriente CDSR 0.07-NP
Transductor de corriente CDSR 0.07-NP

Las fotos son solo para fines informativos. Ver especificaciones de producto

please use latin characters

Fabricante: LEM

Transductor de corriente CDSR 0.07-NP

  • CDSR 0.07-NP
  • Precisión 8.3
  • Corriente nominal (A) 0.07
  • Señal primaria [CA / CA+CC / CC] AC+DC
  • Tensión de alimentación [V] 45719
  • Montaje [THT / SMD / DIN / Panel / En riel principal] THT
  • Aplicación Medición de corriente de fuga/Red inteligente
  • Tipo de señal de salida [corriente/tensión] Voltaje
  • Temperatura mínima de funcionamiento [°C] -40
  • Temperatura máxima de funcionamiento [°C] 85
  • Respuesta en frecuencia (-3dB) [kHz] 2
  • Bucle de retroalimentación [abierto / cerrado] // tecnología Eta abierto

Especificaciones Técnicas

Descripción

Diseñado para la medición electrónica de corriente: CC, CA, pulsada, etc., con aislamiento galvánico entre los circuitos primario y secundario.

Características Principales
  • Transductor de corriente de lazo abierto
  • Salida de tensión
  • Salida digital SPI
  • Tensión de alimentación única de 3,3 V
  • Montaje en PCB
  • Puentes primarios integrados
  • Error muy bajo a bajas corrientes
  • Alta resistencia a sobrecargas
  • Bobinado de prueba
  • Alta eficiencia de aislamiento
Aplicaciones
  • Medición de corriente: Corriente de fuga en cable IC-CPD (Modo 2) y para cajas de pared (Modo 3), contactos y dispositivos de protección
  • Corriente nominal monofásica hasta ±32 A RMS
Datos técnicos
Parámetro Valor
Tensión máxima de alimentación 3,6 V
Temperatura máxima del conductor primario 100 °C
Temperatura de funcionamiento -40 ÷ 85 °C
Almacenamiento Temperatura -50÷85 °C
Corriente máxima de pico soportada 3300 A
Tensión de descarga electrostática (HBM) 6 kV
Corriente primaria nominal 32 A
Corriente diferencial primaria nominal 70 mA
Rango de medición de la corriente primaria, tensión diferencial -150÷150 mA
Alimentación secundaria Voltaje 3.3 V
Voltaje de salida 0÷3.3 V
Peso 32 g
Humedad relativa 85 %
Sensibilidad nominal 8.79 V/A
