CDSR 0,07-NP Stromwandler
CDSR 0,07-NP Stromwandler

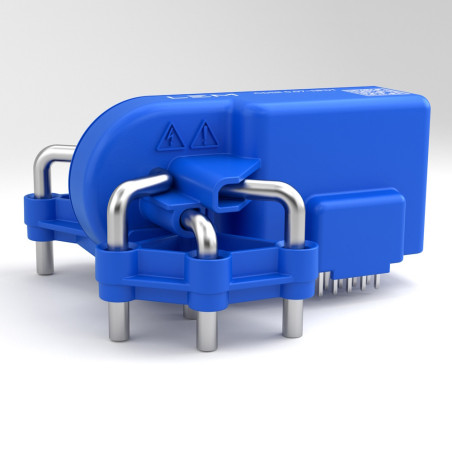

Fotos dienen nur zu Informationszwecken.

please use latin characters

Hersteller: LEM

CDSR 0,07-NP Stromwandler

  • CDSR 0.07-NP
  • Genauigkeit 8.3
  • Nennstrom (A) 0.07
  • Primärsignal [AC / AC+DC / DC] AC+DC
  • Versorgungsspannung [V] 45719
  • Montage [THT / SMD / DIN / Panel / Auf Hauptschiene] THT
  • App Leckstrommessung/Smart Grid
  • Ausgangssignaltyp [Strom/Spannung] Stromspannung
  • Minimale Betriebstemperatur [°C] -40
  • Maximale Betriebstemperatur [°C] 85
  • Frequenzgang (-3dB) [kHz] 2
  • Rückkopplungsschleife [offen / geschlossen] // Eta-Technologie offen

Technische Daten

Beschreibung

Konzipiert für die elektronische Strommessung: Gleichstrom, Wechselstrom, Impulsstrom usw., mit galvanischer Trennung zwischen Primär- und Sekundärkreis.

Hauptmerkmale
  • Stromwandler im offenen Regelkreis
  • Spannungsausgang
  • Digitaler SPI-Ausgang
  • Versorgungsspannung: 3,3 V
  • Leiterplattenmontage
  • Integrierte Primärbrücken
  • Sehr geringe Messabweichung bei niedrigen Strömen
  • Hohe Überlastfestigkeit
  • Prüfwicklung
  • Hohe Isolationseffizienz
Anwendungen
  • Strommessung: Leckstrom in IC-CPD-Kabeln (Modus 2) und für Wanddosen (Modus 3), Kontakte und Schutzeinrichtungen Geräte
  • Einphasiger Nennstrom bis ±32 A RMS
Technische Daten
Parameter Wert
Maximale Versorgungsspannung 3,6 V
Maximale Temperatur des Primärleiters 100 °C
Betriebstemperatur -40 bis 85 °C
Lagerung Temperatur -50 bis 85 °C
Maximaler Spitzenstrom 3300 A
Elektrostatische Entladungsspannung (HBM) 6 kV
Bemessungsprimärstrom 32 A
Bemessungsprimärdifferenzstrom 70 mA
Primärstrom-Messbereich Differenzspannung -150 bis 150 mA
Sekundärversorgung Spannung 3,3 V
Ausgangsspannung 0–3,3 V
Gewicht 32 g
Relative Luftfeuchtigkeit 85 %
Nennempfindlichkeit 8,79 V/A
