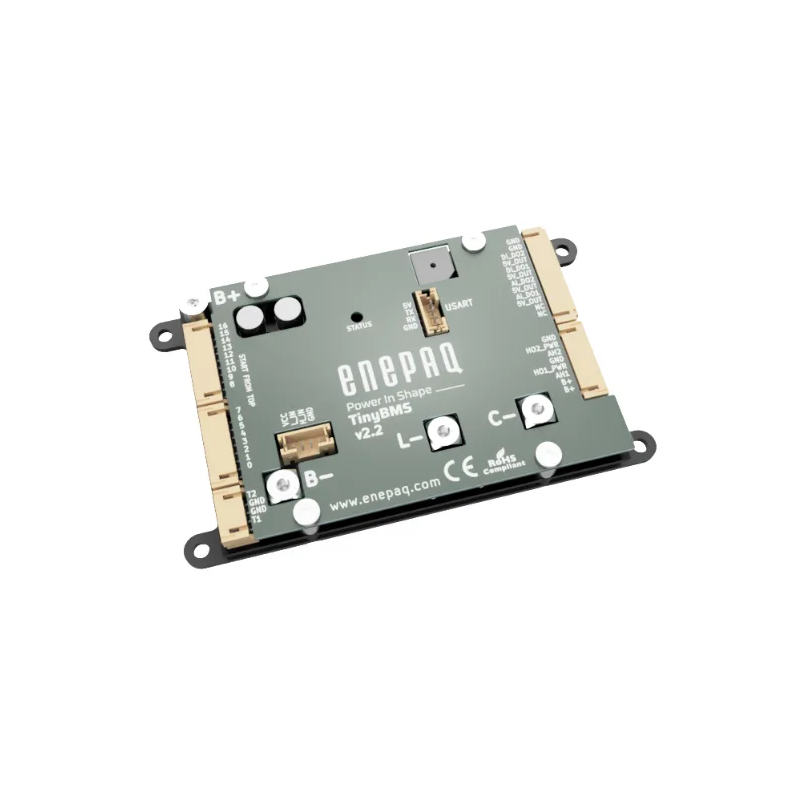

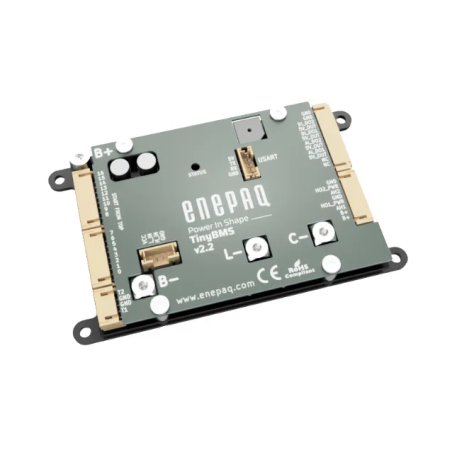

Система керування батареєю (BMS) TinyBMS v2.2 High Power

Система управління батареєю (BMS) TINY BMS v2.2

• Дуже низький струм спокою: 170 мкА
• Кількість елементів: 4 – 16
• Напруга одного елемента: 0,8 – 4,5 В
• Напруга батарейного пакета: DC 9,0 В – 75 В
• Діапазон робочої температури: -40°C до +85°C
• Струм балансування: 150 мА (@4,2 В)
• Роздільна здатність вимірювання напруги одного елемента: 1 мВ
• Струм зарядки: 90 А безперервний; ±750 А з зовнішнім реле / контактором і датчиком струму
• Струм розряду / рекуперації: ±125 А безперервний; ±140 А безперервний (встановлений на холодній поверхні); ±200 А піковий; ±750 А з зовнішнім реле / контактором і датчиком струму
• Роздільна здатність вимірювання зовнішніх датчиків температури: 0,1°C
• Розміри: 113 × 65 × 13,8 мм
• Маса: 0,114 кг

Система управління батареєю (BMS) TINY BMS v2.2

Система управління батареєю Tiny BMS – v2.2 High Power є необхідним елементом будь-якої літієвої батареї. Enepaq Tiny BMS підтримує літієві батареї будь-якої хімії і до 60 В номінально. Легко можна керувати ємністю батареї від нижче 1 Аг до 655 Аг. Tiny BMS вимірює індивідуальні напруги груп паралельних елементів і керує перемиканням навантаження та зарядного пристрою. Під час заряджання елементи балансуються шляхом відведення надлишкового заряду з більш заряджених елементів, щоб досягти повної рівноваги і підтримувати хороший стан батарейного пакета. Стан заряду також обчислюється і доступний через комунікаційну шину для відображення користувачеві.

Розширені функції:

• Дисипативне балансування до 150 мА
• Підтримка до двох зовнішніх датчиків температури і одного дво-діапазонного датчика струму
• Журнал подій і статистика використання для детального аналізу
• Безкоштовні оновлення прошивки, щоб BMS завжди залишався актуальним
• Програмовані входи і виходи для розширеної функціональності

Компактна конструкція:

Ультракомпактні розміри (95 × 65 × 10,8 мм, тільки 114 г) забезпечують максимальну ефективність використання простору у вашій програмі.

Підключення датчика струму:

Спрощує інтеграцію з зовнішніми датчиками струму.
