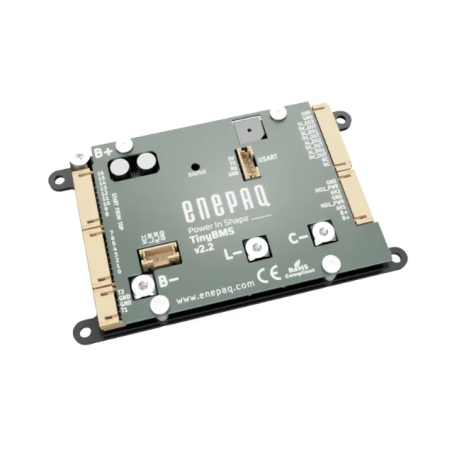

Sistema de Gestión de Baterías (BMS) TinyBMS v2.2 High Power

Sistema de Gestión de Baterías (BMS) TINY BMS v2.2

• Corriente de espera muy baja: 170 µA
• Número de celdas: 4 – 16
• Tensión de una sola celda: 0,8 – 4,5 V
• Tensión del paquete de baterías: DC 9,0 V – 75 V
• Rango de temperatura de funcionamiento: -40°C a +85°C
• Corriente de equilibrio: 150 mA (@4,2 V)
• Resolución de medición de la tensión de una sola celda: 1 mV
• Corriente de carga: 90 A continua; ±750 A con relé / contactor externo y sensor de corriente
• Corriente de descarga / recuperación: ±125 A continua; ±140 A continua (montada en una superficie fría); ±200 A de pico; ±750 A con relé / contactor externo y sensor de corriente
• Resolución de medición de sensores de temperatura externos: 0,1°C
• Dimensiones: 113 × 65 × 13,8 mm
• Peso: 0,114 kg

Sistema de Gestión de Baterías (BMS) TINY BMS v2.2

El sistema de gestión de baterías Tiny BMS – v2.2 High Power es un elemento indispensable de cualquier batería de litio. Enepaq Tiny BMS admite baterías de litio de cualquier química y hasta 60 V nominal. Se puede gestionar fácilmente la capacidad de la batería desde menos de 1 Ah hasta 655 Ah. Tiny BMS mide las tensiones individuales de los grupos de celdas paralelas y gestiona la conmutación de la carga y el cargador. Durante la carga, las celdas se equilibran drenando las celdas de mayor tensión para lograr un equilibrio completo y mantener el buen estado del paquete de baterías. El estado de carga también se calcula y está disponible a través del bus de comunicación para su visualización al usuario.

Funciones avanzadas:

• Equilibrio disipativo de hasta 150 mA
• Soporte para hasta dos sensores de temperatura externos y un sensor de corriente de doble rango
• Registro de eventos y estadísticas de uso para un análisis detallado
• Actualizaciones de firmware gratuitas para que el BMS se mantenga siempre al día
• Entradas y salidas programables para una funcionalidad ampliada

Diseño compacto:

Las dimensiones ultra-compactas (95 × 65 × 10,8 mm, solo 114 g) garantizan la máxima eficiencia de uso del espacio en su aplicación.

Conexión del sensor de corriente:

Facilita la integración con sensores de corriente externos.
