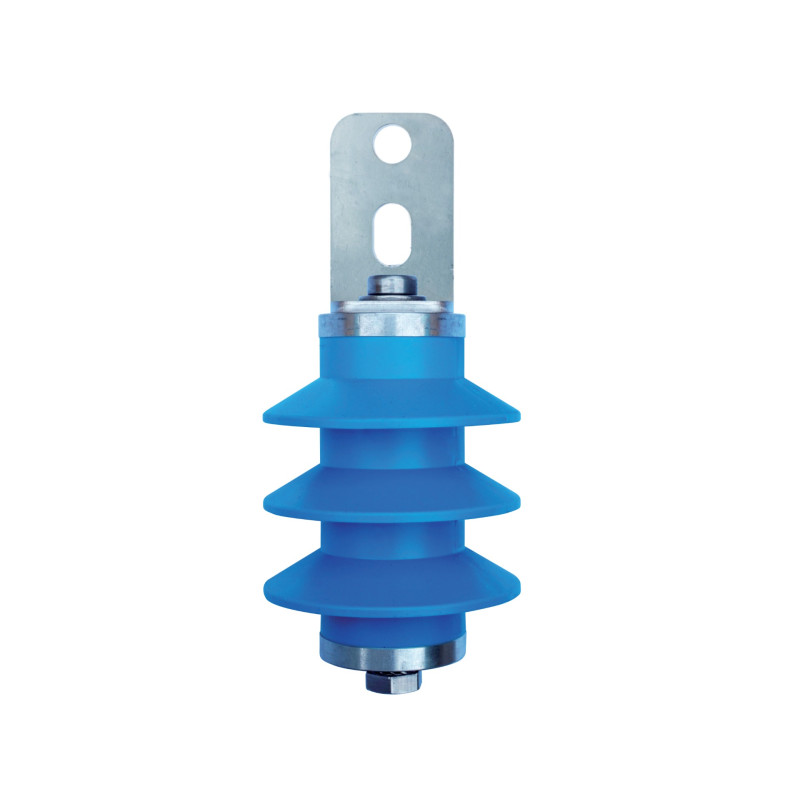

P120G - Обмежувач низької напруги - 50801

Нові типи низьковольтних розрядників перенапруги типу 1 VLD-F відповідають вимогам ČSN EN 50122-1 ред. 2: 2011, призначених для захисту металевих частин джерел живлення залізниці, що не перебувають під нормальною напругою, постійною або змінною напругою. Вони використовуються для ефективного захисту осіб, які можуть контактувати з цими частинами під час удару блискавки або відмови контактної мережі. Розрядник має високий внутрішній опір, коли прикладена напруга менша за її задане номінальне значення (UV DC), і проводить струну, коли цей рівень перевищено. У разі несправності, що виникла внаслідок з'єднання між напругою джерела живлення контактної мережі та струмопровідним елементом, випадково підключеним до зворотного кола, розрядник захищає від напруги дотику, оскільки вона проводить струну та призводить до відключення джерела живлення. Згідно з ČSN EN 50122-1 ред. 2: 2011, цей тип розрядника рекомендується в першу чергу для з'єднання між захищеною частиною та зворотною лінією тягової лінії або в зоні струмознімання, яке може контактувати з провідником або пошкодженим струмозніманням; також - на опорних щоглових конструкціях, які можуть бути під напругою після порушення ізоляції. Коли прикладена напруга знову падає нижче заданого значення її номінального рівня, розрядник повертається у непровідний стан.
