Producent: Acer Voltage

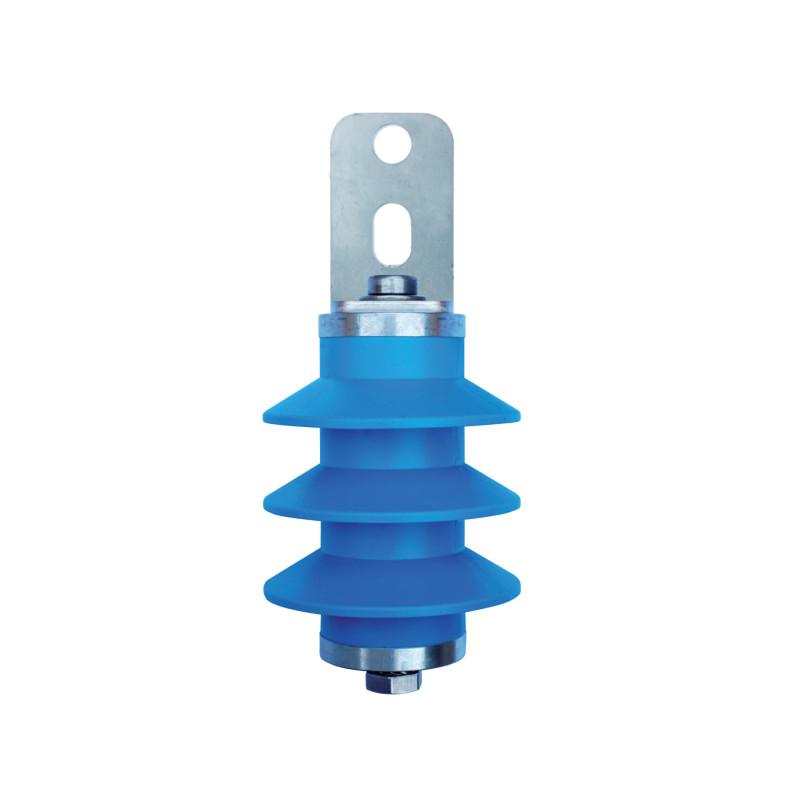

P120G - Ogranicznik niskiego napięcia - 50801

  • P120G
  • Typ TYP 1 (VLD-F) / Typ 1
  • Obudowa kauczuk silikonowy
  • Wysokość 180 mm
  • Stopień ochrony IP65
  • Zakres temp. pracy - 40°C ... + 90 °C
  • Waga ~ 700 g
  • Napięcia łuku elektrycznego prądu stałego 120 VDC ± 20 %
  • Czas odpowiedzi 20 ns
Nowe typy ograniczników niskiego napięcia, Typ 1 VLD-F spełniające wymagania normy ČSN EN 50122‑ 1 wyd.2: 2011, przeznaczone do ochrony nie będących normalnie pod napięciem, elementów metalowych zasilania urządzeń trakcji kolejowej napięciem stałym lub zmiennym. Wykorzystywane są do skutecznej ochrony osób, które mogą mieć kontakt z tymi częściami podczas uderzenia pioruna lub w razie awarii sieci trakcyjnej. Ogranicznik ma wysoką oporność wewnętrzną, jeśli występuje na nim napięcie mniejsze niż jego określona wartość znamionowa UV DC, a przewodzi, kiedy ten poziom zostaje przekroczony. W razie awarii wynikającej z połączenia pomiędzy częścią pod napięciem sieci trakcyjnej zasilającej i elementem przewodzącym nieumyślnie połączonym z obwodem powrotnym, ogranicznik chroni przed napięciem dotykowym ponieważ przewodzi i powoduje wyłączenie zasilania. Zgodnie z normą ČSN EN 50122‑1 wyd.2: 2011 ten typ ogranicznika jest polecany przede wszystkim do podłączenia pomiędzy częścią chronioną i siecią powrotną linii trakcyjnych lub w obszarze odbieraka prądu, które mogą być w kontakcie z przewodem, lub uszkodzonym odbierakiem prądu; ponadto - na nośnych konstrukcjach masztu, które mogą być pod napięciem w następstwie awarii izolacji. Po ponownym spadku napięcia doprowadzonego poniżej określonej wartości jego poziomu znamionowego, ogranicznik powraca do stanu nieprzewodzącego.
