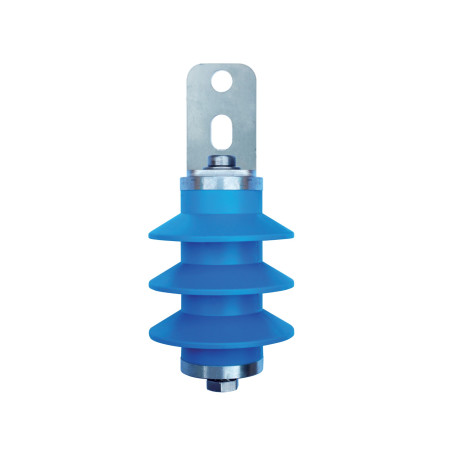

P120G - Limitador de bajo voltaje - 50801

Los nuevos tipos de descargadores de sobretensiones de baja tensión, Tipo 1 VLD-F, cumplen los requisitos de la norma ČSN EN 50122-1 ed. 2: 2011 y están diseñados para proteger las partes metálicas no normalmente activas de las fuentes de alimentación de tracción ferroviaria, ya sea con tensión continua o alterna. Se utilizan para proteger eficazmente a las personas que puedan entrar en contacto con estas partes durante la caída de un rayo o un fallo de catenaria. El descargador presenta una alta resistencia interna cuando la tensión aplicada es inferior a su valor nominal especificado (UV DC) y conduce cuando se supera este nivel. En caso de fallo derivado de la conexión entre una parte activa de la fuente de alimentación de catenaria y un elemento conductor conectado inadvertidamente al circuito de retorno, el descargador protege contra la tensión de contacto, ya que conduce y provoca la desconexión de la fuente de alimentación. Según la norma ČSN EN 50122-1 ed.2: 2011, este tipo de descargador se recomienda principalmente para la conexión entre la parte protegida y la línea de retorno de una línea de tracción o en la zona de un colector de corriente, que puede estar en contacto con un conductor o un colector de corriente dañado; también en estructuras de mástiles de soporte, que pueden estar bajo tensión tras un fallo de aislamiento. Cuando la tensión aplicada vuelve a descender por debajo de un valor especificado de su nivel nominal, el descargador vuelve a un estado no conductor.
