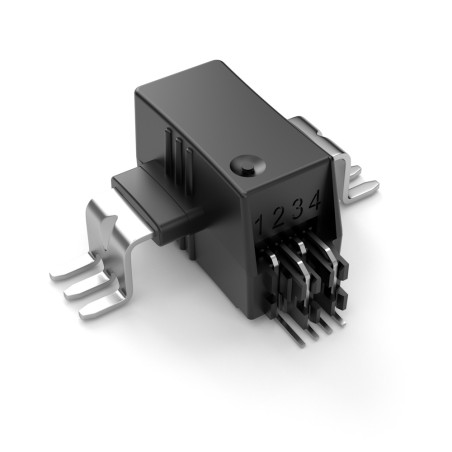

Перетворювач струму HLSR 20-SM
Перетворювач струму HLSR 20-SM

Zdjęcia mają charakter wyłacznie informacyjny. Zobacz specyfikację produktu

please use latin characters

Producent: LEM

Перетворювач струму HLSR 20-SM

  • HLSR 20-SM
  • Точність 1
  • Номінальний струм (А) 20
  • Основний сигнал [AC / AC+DC / DC] AC+DC
  • Напруга живлення [В] 5
  • Монтаж [THT / SMD / DIN / панель / на первинну рейку] SMD
  • Додаток Автомобільні приводи/Джерела живлення/Відновлювані джерела енергії/Зварювальні апарати
  • Тип вихідного сигналу [струм/напруга] напруга
  • Мінімальна робоча температура [°C] -40
  • Максимальна робоча температура [°C] 105
  • Частотна характеристика (-3 дБ) [кГц] 400
  • Петля зворотного зв'язку [відкрита / закрита] // технологія Eta ВІДЧИНЕНО

Опис

Призначений для електронного вимірювання струму: постійного, змінного, імпульсного тощо, з гальванічною розв'язкою між первинним та вторинним ланцюгами.

Основні характеристики

  • Багатодіапазонний перетворювач струму з розімкнутим контуром
  • Вихід напруги
  • Одинарне джерело живлення +5 В
  • Гальванічна розв'язка між первинним та вторинним ланцюгами
  • Низьке енергоспоживання
  • Компактний дизайн для поверхневого монтажу
  • Заводське калібрування
  • Широка смуга пропускання, магнітний сердечник з дуже низькими втратами
  • Винятково низький профіль: h=12 мм
  • Малий розмір
  • Низький дрейф зміщення
  • Перевантаження Uref

Застосування

  • Змінна швидкість ​​Приводи змінного струму та серводвигуни
  • Статичні перетворювачі для приводів двигунів постійного струму
  • Застосування з живленням від батарей
  • Джерела безперебійного живлення (ДБЖ)
  • Імпульсні джерела живлення (ІМП)
  • Джерела живлення для зварювальних робіт
  • Розподільні коробки
  • MPPT

Технічні дані

Параметр Значення
Максимальна напруга живлення 8 В
Максимальна напруга живлення (не входить до налаштування режими) 6,5 В
Максимальна температура первинного провідника 120°C
Напруга електростатичного розряду 2 кВ
Вихідна напруга 0÷5 В
Робоча температура -40÷105°C
Зберігання Температура -40÷105°C
Вага 5 г
Номінальний первинний середньоквадратичний струм Ipn 20A
Діапазон вимірювання первинного струму ±50A
Номінальна напруга джерела живлення 5V
Споживаний струм 19mA
Номінальна чутливість 40 мВ/А (для номінального струму 800 мВ)
Похибка чутливості ±0,5%
Опорна напруга (вихід) 2,5 В
Опорна напруга (вхід) 0,5÷2,65 В
Діапазон вхідної напруги Uout-Uref ±2 В
